Proxxon手动铣床改装数控结构设计

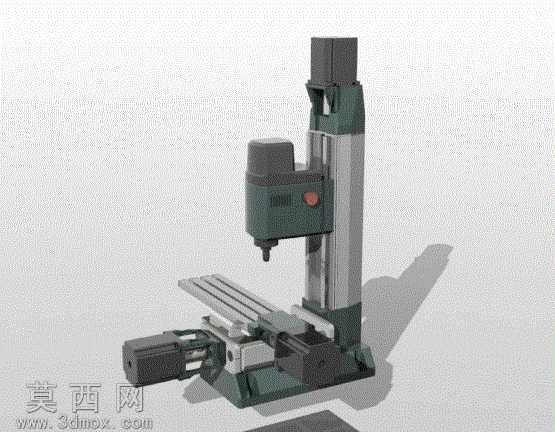

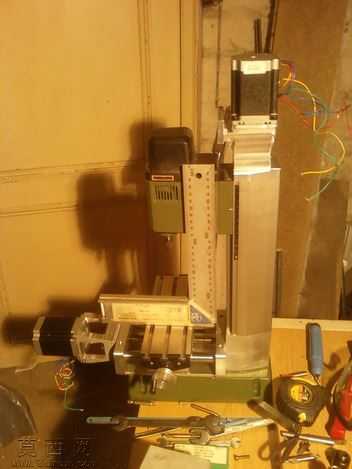

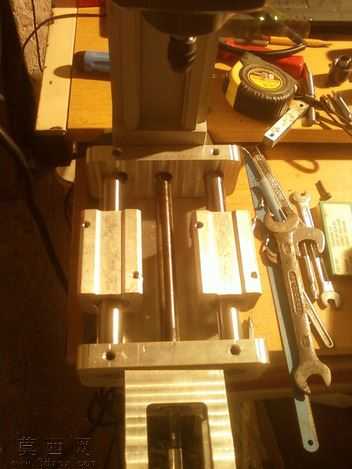

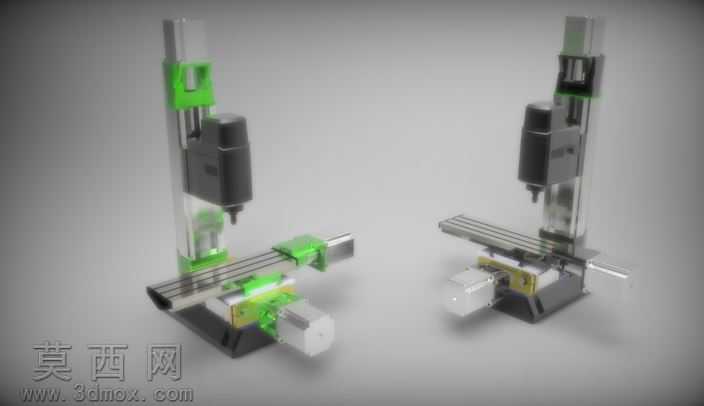

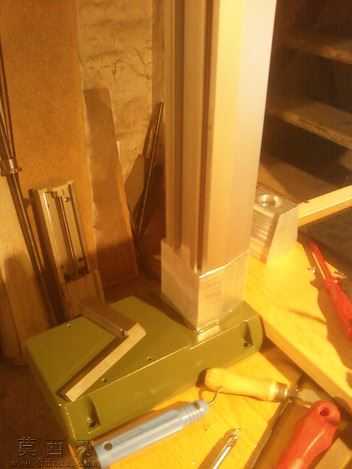

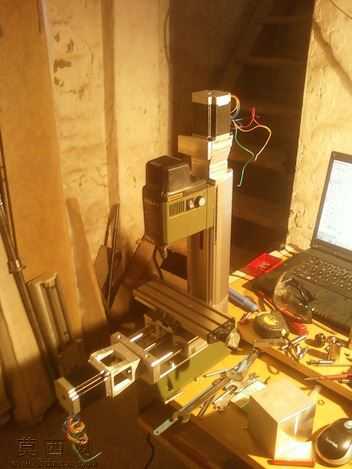

本作品是基于Proxxon小型手动铣床完成的数控化改装三维设计，完整还原了从手动进给设备升级为数控加工设备的全部结构细节。设计过程中首先对原手动铣床的床身、立柱、主轴箱等基础铸件结构进行了三维扫描测绘，在保留原设备刚性支撑结构的基础上，重新规划了三轴进给的传动布局：X轴沿原工作台横向进给方向加装高精度滚珠丝杠替代原手动丝杆，搭配伺服电机通过柔性联轴器直连，消除了手动进给的回程间隙；Y轴在工作台纵向进给侧安装线性导轨与伺服驱动组件，保证纵向运动的直线度与重复定位精度；Z轴则在原主轴升降结构基础上增加电机安装座，通过同步带传动实现主轴的自动升降进给，同时保留原手动微调结构作为应急操作选项。建模过程中对每一个改装零件都做了装配干涉检查，包括电机支架的安装孔位、丝杠两端的支撑座固定位置、线缆走线的预留空间都做了精准匹配，所有非标改装件都设计为可通过常规机加工方式制作，降低DIY改装的加工门槛。模型完整呈现了改装后设备的整体装配关系，包括电控元件的安装位置、操作端与设备本体的连接布局，还原了桌面级小型数控铣床的紧凑结构特点，既保留了原Proxxon铣床体积小巧、适合桌面加工的优势，又通过数控改造实现了自动走刀加工能力，可完成小型零件的铣削、钻孔、雕刻等加工工序，为小型手动设备的数控化改装提供了完整的结构参考。
