带齿圈端盖的线圈动力传输组件结构

　　这套传动结构主要面向需要精准动力传递的线圈类传感检测场景，常见于高精度电磁感应检测设备、特种线圈绕制配套传动工位、非接触式传感测量单元的动力输入端，用来实现回转动力的稳定传输，保证线圈组件在回转过程中保持固定的同轴度，不会出现径向窜动影响传感检测精度。从实际使用场景来看，这类结构往往配套在需要线圈做定速回转的检测设备上，比如金属材质缺陷涡流检测设备的线圈驱动端，或是特种电磁参数校准装置的回转传动部分，工作过程中需要带动线圈以稳定转速回转，同时要保证端侧的安装基准不发生偏移，避免线圈与外围检测探头的间隙出现波动，最终影响检测数据的准确性。

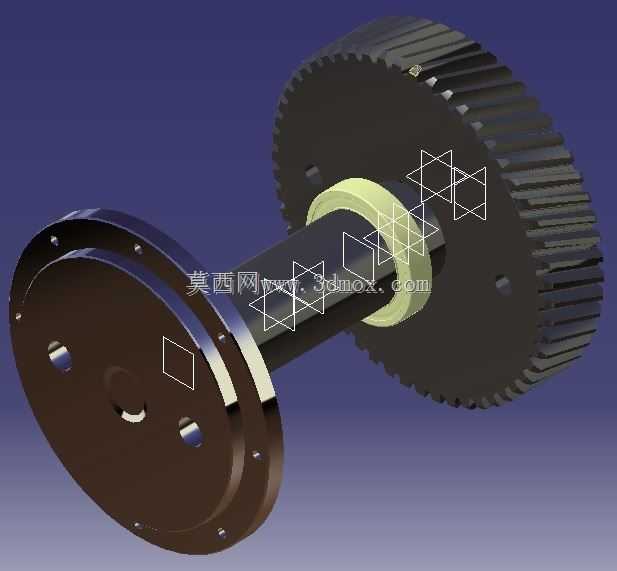

　　从结构功能特性来看，组件一端采用带安装孔的法兰式端盖作为固定安装基准，端盖上均匀分布的沉头安装孔可以直接和设备的安装基座通过紧固件锁紧，端盖与轴身的配合位置采用台阶式定位结构，装配时可以直接靠台阶面实现轴向定位，不需要额外调整轴向间隙，能有效降低现场装配的调试难度。轴身中段设置的限位衬套用来对线圈的安装位置做轴向限定，衬套与轴身采用间隙配合，装配时可以根据线圈的实际宽度调整衬套的压紧位置，适配不同轴向长度的线圈安装需求，衬套的外圈直径与线圈的内孔直径做匹配设计，装配时线圈可以直接套在衬套外侧，靠衬套实现径向定位，避免线圈在高速回转时出现偏心晃动。组件另一端的大直径齿圈是动力输入部件，齿圈采用直齿结构，和外围的驱动齿轮啮合时重合度适中，传动过程中不会出现明显的回差，适合对传动精度有一定要求的传感检测场景，齿圈与轴身的连接采用周向均布的螺钉锁紧，传递扭矩时可以靠螺钉的剪切力和结合面的摩擦力共同承载，不会出现轴与齿圈相对打滑的问题。

　　设计过程中首先考虑的是同轴度控制要求，整个组件的安装基准是端盖的法兰端面和轴身的中心轴线，建模时所有回转特征都以同一轴线作为基准，端盖的安装孔位置度、齿圈的齿形分度圆同轴度、衬套的外圆同轴度都控制在0.02mm以内，保证装配后整个组件的回转跳动量满足传感检测的精度要求。其次考虑的是装配便利性，所有零件的配合面都做了导入倒角设计，轴端的倒角可以方便齿圈、衬套、端盖的顺利套装，不会出现装配时刮伤配合面的问题；齿圈的螺钉孔采用通孔设计，装配时可以从外侧直接锁紧螺钉，不需要在轴身内部加工螺纹孔，降低了轴类零件的加工难度。另外在重量控制上，端盖和齿圈都采用了轻量化的结构设计，在保证结构刚度的前提下，去除了非受力区域的多余材料，降低组件整体的转动惯量，避免驱动电机启停时出现过大的惯性冲击，影响传动平稳性。

　　从安装边界尺寸来看，端盖的法兰外径是整个组件的最大径向安装尺寸，设计时预留了足够的紧固件操作空间，安装时扳手可以直接伸入沉头孔位置锁紧螺钉，不会和周边的设备结构产生干涉；齿圈的齿顶圆直径比端盖法兰直径略大，啮合传动时驱动齿轮的安装位置需要和齿圈保持标准中心距，建模时已经标注了齿圈分度圆到端盖安装面的轴向距离，现场安装时可以直接以端盖端面为基准调整驱动齿轮的轴向位置，保证齿轮啮合的接触面积符合要求。轴身的总长度根据线圈的常规安装尺寸做了适配，两端伸出的长度分别满足端盖锁紧和齿圈安装的空间要求，不会出现轴长过长导致悬臂量过大、回转时出现挠曲变形的问题。整个组件的所有棱角位置都做了倒钝处理，避免装配和维护过程中划伤操作人员，同时也减少了应力集中点，提升零件的长期使用疲劳强度。在实际选型适配时，只需要根据所用线圈的内孔直径、所需传递的扭矩大小，对应调整衬套的外径和齿圈的模数参数，就可以快速衍生出适配不同规格传感设备的传动结构，不需要对整体的安装基准和传动逻辑做大幅修改，具备较好的结构通用性。
