煤栈桥配套传感调节连接机构

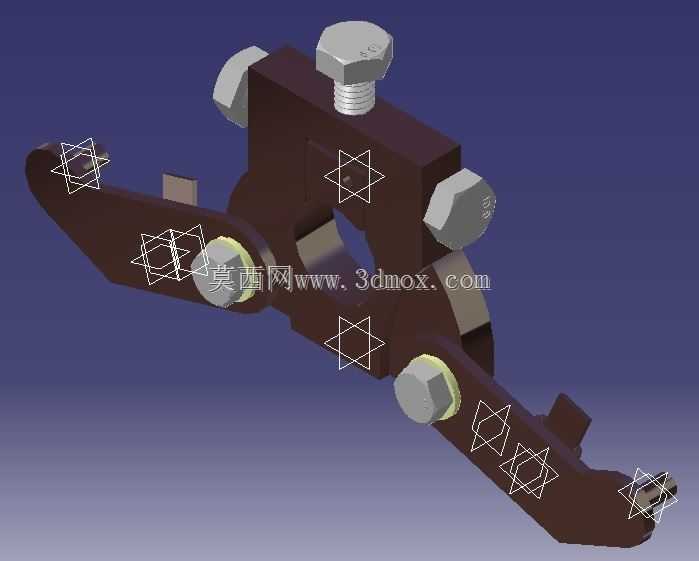

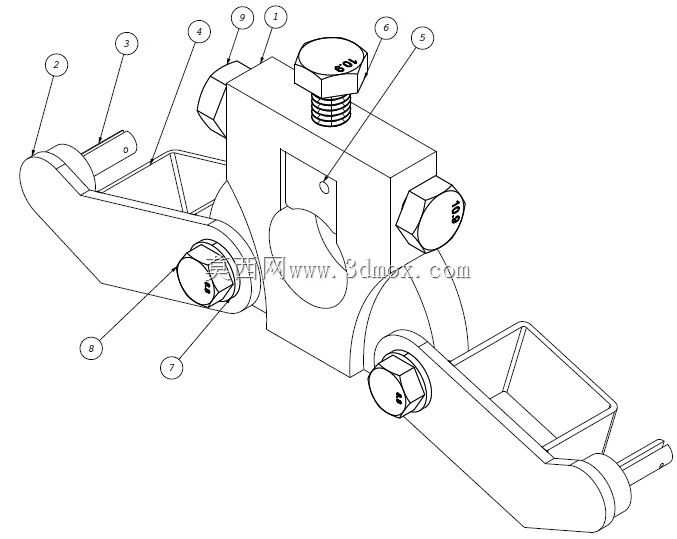

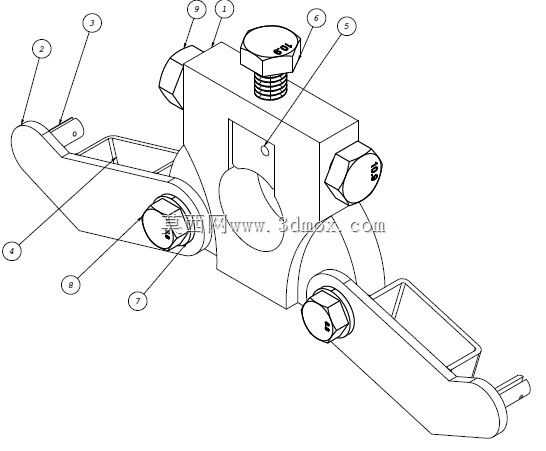

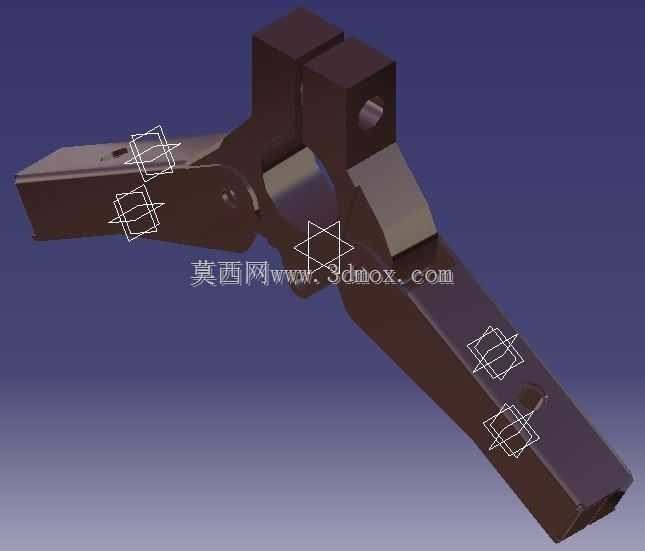

　　在散料输送的工业场景中，煤栈桥作为输煤系统的核心架空支撑结构，承担着带式输送机的承载、人员巡检通道布设以及沿线传感监测装置安装的多重功能，本次涉及的连接调节机构，正是煤栈桥沿线传感监测组件的配套安装载体，主要用于固定栈桥侧方的位置、形变类传感元件，保障传感器在输煤作业的振动、粉尘、温变环境下始终保持稳定的检测姿态。从实际工况需求出发，该机构的设计首先考虑了现场安装的可调性：栈桥在长期运行中会因输送带张紧力变化、物料偏载、基础沉降出现微小形变，因此传感安装座不能采用完全刚性的固定结构，图中可见的多组铰接臂结构，分别对应X、Y两个水平方向的角度微调余量，每处铰接点都配套了六角锁紧螺栓，调试完成后可通过螺栓压紧铰接面的摩擦力锁死位置，

　　避免运行中受振动出现偏移。中间的主体安装块预留了传感器的安装定位孔，孔位周边做了局部加厚处理，避免螺栓锁紧时出现应力集中导致的基座开裂，顶部的压紧螺栓可适配不同外形尺寸的插入式传感元件，通过螺栓端面的压块抵紧传感器外壳，无需针对每款传感器重新加工安装孔，提升了现场备件替换的效率。两侧的延伸臂末端设计了带销轴孔的连接耳，可直接通过销轴铰接在栈桥侧方的预设安装支座上，耳板与臂身之间设置了三角形加强筋，筋板厚度根据铰接点的受力载荷做了匹配设计，在控制整体重量的前提下保障了结构刚度，避免臂身在长期受载后出现弯曲形变。从安装边界来看，该机构的整体包络尺寸适配栈桥侧方护栏与输送机机架之间的预留安装空间，不会与巡检通道、

　　输送带托辊组件产生运动干涉，所有外露的螺栓端部都做了倒角处理，避免安装调试过程中划伤作业人员，铰接转动副的配合间隙控制在0.1mm以内，既保证了调试时转动顺畅，又不会因间隙过大导致传感器检测位置出现累积误差。在功能特性上，该结构没有采用复杂的传动组件，全部通过螺栓锁紧、铰接转动实现调节功能，现场维护时仅需常规扳手即可完成操作，无需专用工具，适配煤场现场运维工具配置简单的实际情况；所有结构件的棱角处都做了圆角过渡，避免粉尘在棱角处堆积结块，减少日常清洁的工作量。设计过程中优先考虑了工况的适配性：输煤栈桥周边存在大量煤尘，因此所有转动配合面都预留了防尘密封的安装槽位，可配套简易的毛毡密封圈阻挡煤尘进入铰接间隙，

　　避免长期运行后煤尘卡滞导致调节功能失效；主体结构采用型材焊接后加工的工艺路线，安装块的定位孔、铰接臂的销轴孔都在焊接完成后做整体机加工，消除焊接变形带来的位置度误差，保证各铰接点的同轴度符合装配要求。实际应用中，该机构可适配多种接触式、非接触式的栈桥形变、位置传感器安装，调试时先松开各铰接点的锁紧螺栓，将传感器调整至正对检测目标的位置，再按照从固定端到安装端的顺序依次锁紧螺栓，锁紧过程中需反复核对传感器的检测位置，避免单处螺栓锁紧时带动臂身转动导致位置偏移；安装完成后可在螺栓螺纹处涂抹少量润滑脂，既防止螺纹锈蚀导致后续无法拆卸，也能避免煤尘附着在螺纹缝隙中。不同于常规的刚性传感器安装支架，该结构的多自由度调节能力可以适配栈桥现场复杂的安装面误差，当现场安装支座的焊接位置出现偏差时，无需重新切割焊接支座，仅通过调节铰接臂的角度即可补偿安装误差，大幅缩短现场安装调试的周期，也减少了现场动火作业的安全风险。
