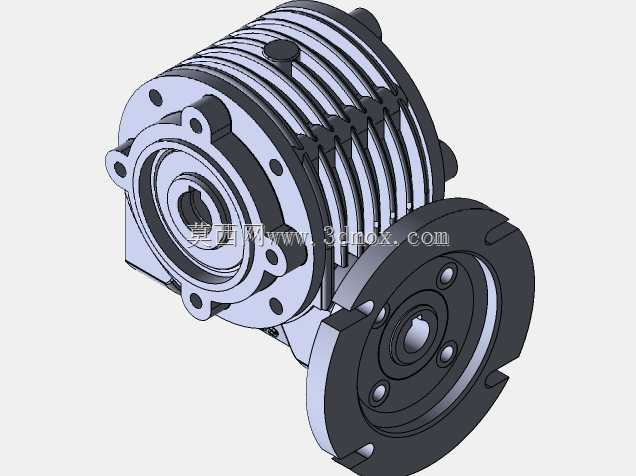

雷杜特扭矩传动减速装置三维结构

　　在中小功率动力传输场景里，这类减速装置常被配套在轻工输送线、小型自动化专机、包装辅助设备的动力端，用来匹配伺服或普通异步电机的高转速输出，把原动机的高转速低扭矩特性，转化为执行端需要的低转速大扭矩输出，解决动力源与负载端转速扭矩不匹配的核心问题。从结构设计来看，该装置采用多片式散热筋的壳体布局，壳体外圆周均匀分布的环形散热肋片，并非单纯的造型设计，而是在连续运行工况下，通过增大壳体与空气的接触面积，把齿轮啮合、轴承转动产生的热量快速散出，避免内部润滑脂温度过高导致黏度下降，影响传动副的润滑效果与使用寿命。输入端采用标准法兰安装接口，安装止口的尺寸匹配常规63法兰规格的动力源，安装孔位采用圆周均布设计，装配时无需额外调整安装角度，

　　可直接与对应规格的电机输出端对接，同轴度靠止口配合保证，能有效减少装配时的对中工作量，避免因同轴度偏差导致的输入轴轴承额外径向载荷。输出端采用带定位缺口的法兰式输出结构，输出轴为内孔带键槽的设计，可直接套接在负载端的输入轴上，端面上的定位销孔用来固定输出端与负载的连接法兰，防止传动过程中连接松动，这种输出结构适合安装空间紧凑、无法采用轴伸式输出的场合，能大幅缩减动力单元的轴向安装尺寸。内部传动结构采用多级平行轴齿轮传动布局，从参数匹配来看，传动比设定为18.46，额定输出扭矩可达50N·m，输入转速适配常规4极电机的1500rpm左右输入，输出转速维持在35rpm上下，刚好适配多数中小型输送辊、间歇回转工作台、

　　小型升降机构的转速需求。设计时充分考虑了安装边界的限制，壳体的径向尺寸控制在适配63法兰电机的外径范围内，轴向尺寸比同参数的普通同轴减速机缩短近三分之一，对于安装空间局促的设备内部布局十分友好，比如在桌面型自动化设备、小型食品包装机械的机架内部，不需要预留过大的安装空腔就能完成动力单元的布置。壳体采用分体式拼接结构，沿轴向分为输入侧端盖、中间散热壳体、输出侧连接法兰三个主要部分，各部分之间通过螺栓沿圆周方向紧固连接，装配时可依次装入输入轴齿轮组、中间传动齿轮、输出轴组件与支撑轴承，后期维护拆解时不需要完全将整个装置从设备上拆下，松开对应连接螺栓就能检查内部齿轮磨损情况、补充或更换润滑脂，降低现场维护的工作量。

　　输入端的轴承采用深沟球轴承支撑，可同时承受径向载荷与少量轴向载荷，适配多数水平安装的工况，若需要垂直安装使用，只需在输入端轴承处增加对应的挡圈与密封结构，就能防止润滑脂从输入轴端泄漏。输出端的连接法兰上设计的缺口结构，是为了适配设备上的防转定位销，当减速机输出扭矩时，壳体本身会受到反向扭矩作用，这个缺口与设备机架上的定位销配合，不需要额外增加壳体的防转固定支架，就能抵消反向扭矩，进一步简化安装结构。在实际选型应用中，这类减速装置不适合重载冲击载荷的场合，比如冲压设备的主传动、重型输送线的驱动端，但在连续平稳运行的中小负载场景下，其紧凑的结构、便捷的安装方式、足够的散热能力，能很好地平衡成本与使用性能，很多设备厂商在做小型自动化设备的动力选型时，会优先考虑这类结构的减速单元，不需要额外设计复杂的安装支架，直接通过法兰对接就能完成动力链的搭建。建模过程中对各零件的配合公差做了对应设定，比如安装止口采用H7/h6的间隙配合，既保证装配时的同轴度，又不会因为配合过紧导致装配困难；轴承安装位采用H7/k6的过渡配合，保证轴承内圈与轴、外圈与壳体的配合紧度，避免运行过程中轴承出现跑圈问题；齿轮啮合侧隙控制在0.05-0.12mm之间，既保证传动过程中不会因为热胀冷缩出现卡滞，又能控制传动回程间隙在合理范围内，满足多数普通传动场景的精度要求。
