带弹簧复位结构的盘式曲轴传动组件

　　这套带弹簧复位结构的盘式曲轴传动组件，最初是为小型精密传感检测设备的动作执行端开发的配套传动结构，在接触式位移传感、小行程压力触发检测场景中应用较多，也可适配小型自动化设备的周期性往复动作工位，承担旋转运动到直线往复运动的转换功能，同时依靠内置弹簧组件实现动作后的自动复位，不需要额外配置复位驱动源，能简化整套执行机构的动力配置。

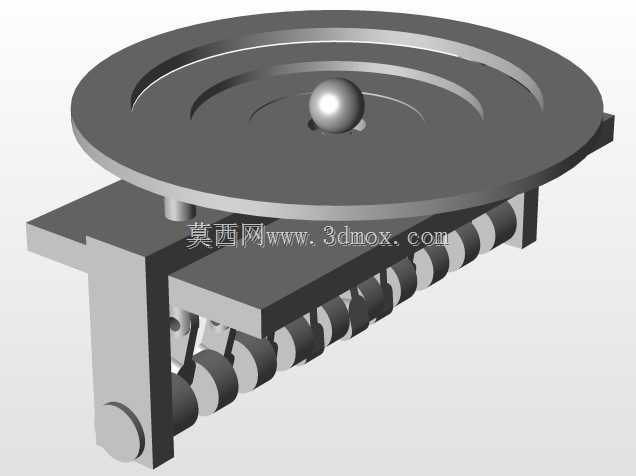

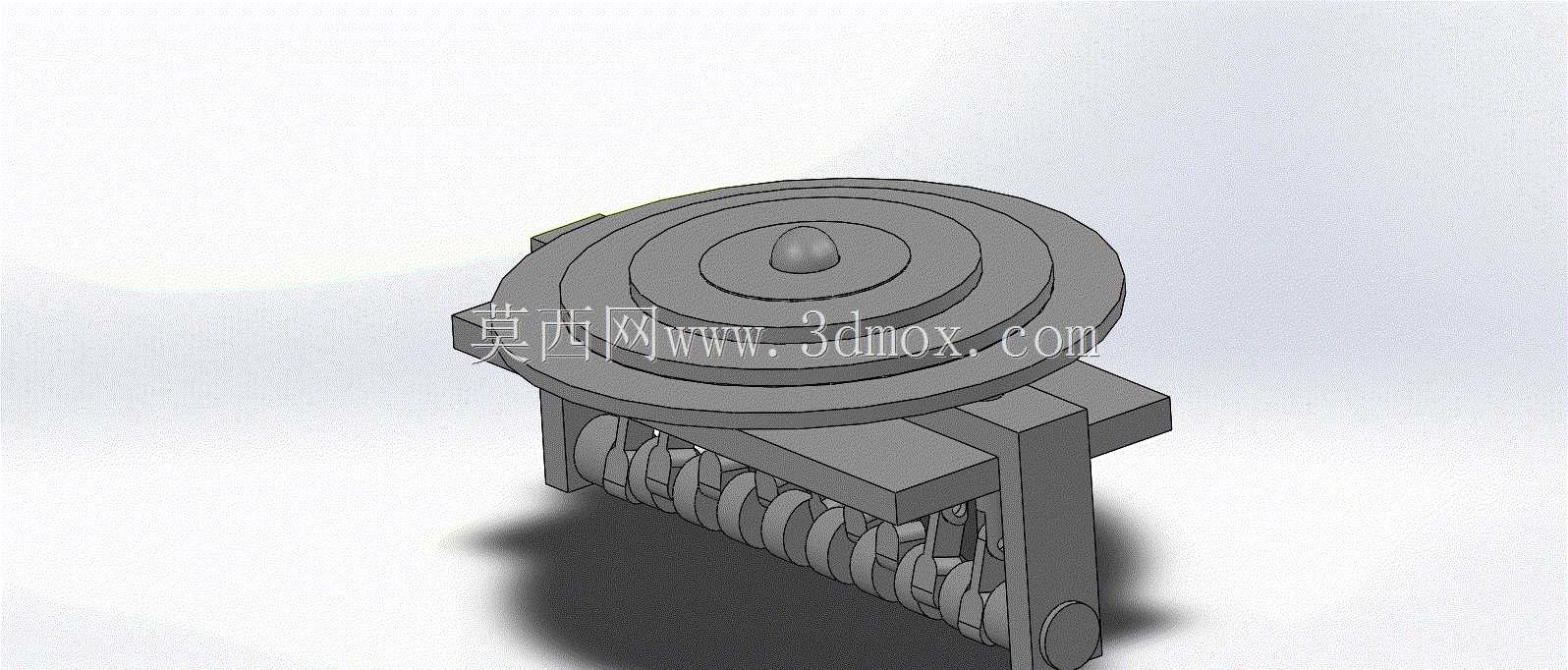

　　从实际功能特性来看，组件顶部的多层盘式结构是动作触发端的安装基准面，盘面做了同心阶梯设计，中心的凸起定位头可以和触发端的接触件精准配合，保证每次动作触发的同轴度，避免偏载导致的传动卡滞。盘体下方连接的曲轴主体采用偏心轴颈设计，偏心距根据实际行程需求做了匹配，能将顶部盘体接收到的直线按压动作，转换为曲轴的定角度旋转输出，也可以反向将输入端的旋转运动，转换为顶部盘体的小行程直线往复动作，适配不同的动力输入输出需求。

　　内置的螺旋弹簧组布置在曲轴两侧的支撑框架内，弹簧的预压缩量在装配时就做了精准调校，当外部触发力撤销后，弹簧的回弹力会推动曲轴反向转动，带动顶部盘体回到初始位置，整个复位过程的行程偏差控制在极小范围内，不会出现过冲或者复位不到位的情况。两侧的支撑框架采用对称式结构设计，既给弹簧提供了稳定的安装导向空间，也作为曲轴的旋转支撑座，轴孔位置预留了轴承安装位，实际装配时可以加装微型滑动轴承或者滚动轴承，降低曲轴转动时的摩擦阻力，提升组件的动作响应速度和使用寿命。

　　设计过程中首先考虑的是小空间内的传动可靠性，整套组件的外形轮廓控制得非常紧凑，顶部盘体的直径是整个组件的最大外轮廓尺寸，支撑框架的宽度小于盘体直径，安装时只需要在设备安装板上预留对应四个固定脚的安装孔位即可，不需要额外预留太大的操作空间，安装边界清晰，不会和周边的其他传感元件、线路产生干涉。偏心轴颈的位置做了圆角过渡处理，避免应力集中导致的轴颈断裂，弹簧的选型匹配了组件的额定触发力，既保证复位力足够克服传动副的摩擦阻力，也不会因为弹簧刚度过大导致触发需要的外力过大，影响前端传感检测的精度。

　　在实际选型适配时，需要注意组件的额定行程和自身偏心距的匹配关系，顶部盘体的直线活动行程等于曲轴偏心距的两倍，选型时要根据实际工位需要的动作行程确认参数，避免出现行程不足或者超行程损坏组件的情况。支撑框架底部的两个铰接孔是组件的固定安装基准，安装时要保证两个铰接孔的同轴度，同时保证安装面和顶部盘体的平行度，否则会导致曲轴转动卡滞，弹簧受力不均，长期运行会出现弹簧疲劳失效、轴颈磨损加剧的问题。这套组件的运动逻辑经过了多轮运动仿真验证，在整个动作行程内，所有运动部件都不会出现干涉，弹簧的压缩量始终在弹性变形范围内，不会出现并圈或者超压缩的情况，能满足长期周期性往复动作的使用需求，在小型检测设备、精密触发机构、小行程执行工位上都能稳定发挥传动和复位的作用，不需要额外增加复杂的辅助复位结构，能有效降低整套设备的结构复杂度和装配成本。
