法兰连接手动铸钢暗杆闸阀结构

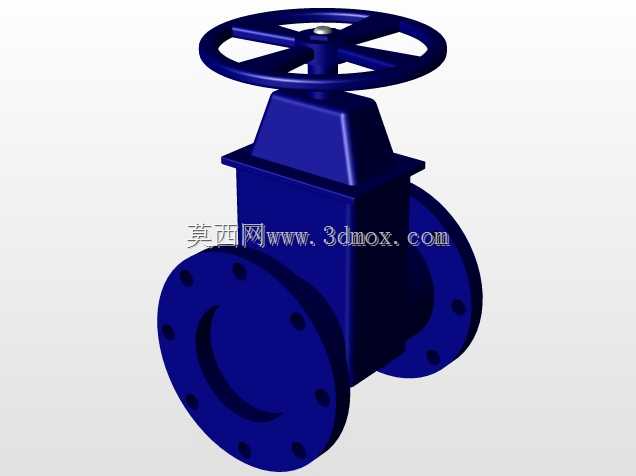

　　这款手动铸钢闸阀的三维结构，还原了工业管路系统中最常用的截断类阀件的完整细节，从手轮操作端到法兰连接端的每一处结构都对应实际工程中的安装与使用需求。在市政供水、暖通循环、石化输送、蒸汽管网等场景里，这类铸钢材质的闸阀主要承担管路介质的通断控制功能，相比蝶阀它的密封面行程更长，全开状态下流阻几乎可以忽略，不会对管路内的介质输送造成额外压损，适合长期保持全开或全关的工况，不适合用来做节流调节——如果长期在半开状态下工作，介质冲刷会快速损伤密封面，导致关闭后出现内漏。

　　从结构设计思路来看，这款闸阀采用暗杆结构设计，阀杆只做旋转运动不做升降动作，手轮固定在阀杆顶端，转动手轮时阀杆带动内部的闸板沿阀体内的导向槽做垂直升降，这种结构的优势是阀门整体安装高度不会随闸板开关发生变化，尤其适合安装空间竖向受限的管井、管沟或者设备夹层内，不会因为阀门开启后阀杆伸出额外占用上部空间。阀体采用铸钢材质一体铸造成型，相比铸铁材质它的承压能力、抗冲击性能更强，能适应更高压力等级的输送工况，也能耐受一定程度的管路水锤冲击，不容易出现阀体开裂的问题。

　　两端的法兰连接结构完全匹配通用管路法兰的安装尺寸，法兰盘上的螺栓孔位置、孔径、密封面凸台高度都符合对应压力等级的法兰标准，现场安装时只需要匹配同规格的管路法兰，加装密封垫片后穿入螺栓对称紧固即可完成安装，不需要额外做适配加工。手轮采用轮辐式结构，五根辐条连接外圈轮缘和中心轮毂，操作时可以通过轮缘施加更大的扭矩，即使阀门内部存在一定的介质压差，也能靠手轮的力臂优势轻松完成启闭操作，手轮中心的阀杆压盖结构可以压紧填料函内的密封填料，避免介质从阀杆转动间隙处出现外漏，长期使用如果出现外漏，只需要均匀紧固压盖上的螺栓就能补偿填料的磨损量，不需要拆解整个阀门。

　　阀体内部的闸板采用楔式单闸板结构，密封面有一定的楔角，关闭时闸板在阀杆的带动下楔入阀体内的密封座，依靠楔面的挤压力实现可靠密封，这种结构对密封面的加工精度要求适中，加工成本更低，同时在介质温度出现小幅波动时，楔面结构能自动补偿热胀冷缩带来的间隙变化，不会因为温度变化导致密封失效。阀体中部的中法兰连接结构把阀盖和阀体牢牢固定在一起，中法兰处的密封垫片可以承受阀体内部的介质压力，避免介质从中缝泄漏，阀盖上部的填料函预留了足够的填料填充空间，可以根据输送介质的不同更换适配的填料材质，比如输送高温蒸汽时用石墨填料，输送常温水时用橡胶石棉填料，适配不同的工况需求。

　　从安装边界来看，这款阀门的结构长度、法兰外径、螺栓孔中心距都严格遵循通用闸阀的尺寸规范，现场做管路排布时可以直接按照标准阀门的安装尺寸预留空间，不需要单独测量建模，阀体下部没有突出的排污或者引流结构，安装时底部不需要预留额外的操作空间，只要保证手轮操作侧预留足够的扳手操作空间即可，手轮的安装高度如果在1.2米到1.5米之间，操作人员站在地面就可以直接操作，如果安装位置更高，也可以配套接长阀杆或者加装操作链轮，不需要改动阀门本身的主体结构。在做管路系统三维建模时，这款模型可以直接导入装配体，和对应的管路、法兰、螺栓等标准件完成装配，不需要再对模型做结构修正，能大幅提升管路排布的设计效率，也能提前校验安装空间是否存在干涉，避免现场安装时出现阀门和周边管线、设备碰撞的问题。
