工业重载万向蓝色脚轮结构设计

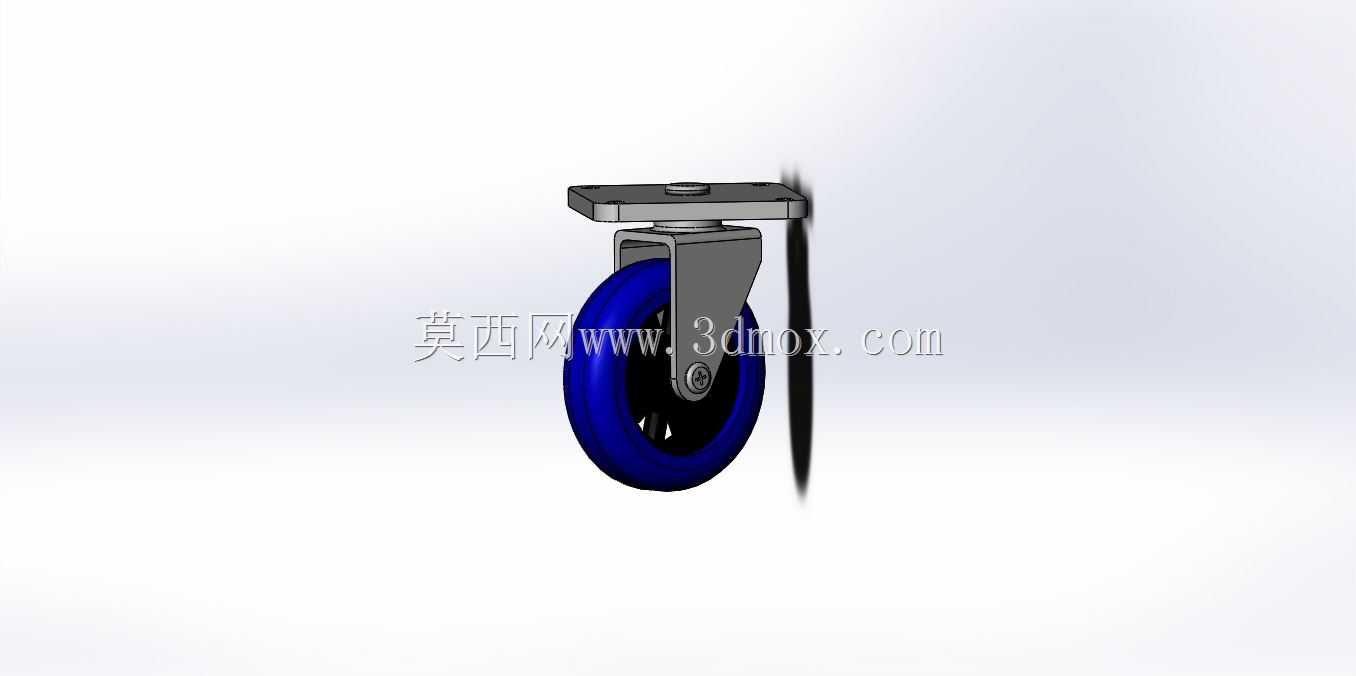

　　在各类工业移动设备、工装周转车、轻型自动化输送单元、车间物料架的设计过程中，行走支撑部件的选型与结构设计直接影响设备的移动顺畅度、承载稳定性与长期使用可靠性，这款万向脚轮的三维结构设计，正是针对中小载荷工业移动场景的使用需求完成的全参数化建模。从实际使用场景来看，这类脚轮普遍适配于车间内载重100-300kg级别的移动工装、货架转运车、轻型设备移动底座，也可用于实验室小型设备支架、商用展示移动柜体的底部支撑，在平整环氧地坪、硬化水泥地面、PVC地板等常见工业与商用地面环境下都能稳定工作。

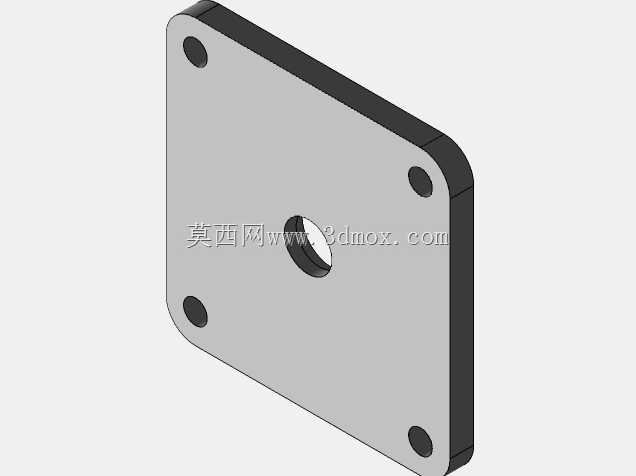

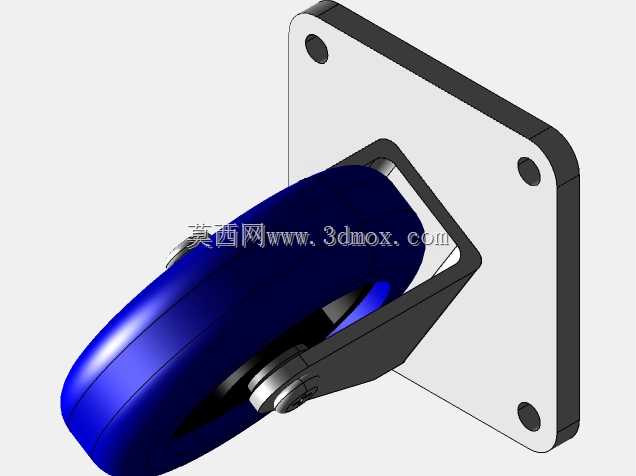

　　从结构设计思路来看，这款脚轮采用顶部平板安装的固定方式，安装板上预留了标准螺栓过孔，可直接通过螺栓与设备底部的安装横梁或底板锁紧，无需额外设计转接支架，能大幅降低设备端的安装适配成本。转向支架采用加厚冲压钢板折弯成型，支架与顶部安装板之间采用推力轴承配合径向定位轴的结构，保证360度万向转向时的转动顺滑，不会出现转向卡滞、偏摆晃动的问题，转向部位的间隙经过合理预留，既避免长期使用磨损后出现旷量，也不会因间隙过小导致转动阻力过大。滚轮部分采用蓝色高弹性聚氨酯材质包胶设计，轮芯为高强度工程塑料或铸铁材质，包胶层厚度经过载荷校核，在额定载荷下的压缩变形量控制在合理范围内，既可以缓冲地面不平整带来的震动，也能避免硬轮对地面造成划伤，同时聚氨酯材质的滚动阻力小，推动设备时更加省力，运行噪音也远低于纯金属或硬质尼龙滚轮。滚轮与支架之间采用销轴配合滚动轴承的连接方式，销轴两端做了防松脱的铆接或卡簧固定设计，保证滚轮在长期滚动过程中不会出现销轴窜出、轮体脱落的问题。

　　从安装边界与尺寸设计来看，顶部安装板的孔位间距符合行业通用的脚轮安装尺寸标准，可直接替换同规格的现有脚轮产品，无需对原有设备的安装孔位进行二次加工；支架的回转半径经过精准核算，在脚轮做最大角度转向时，支架与轮体不会和设备底部的结构件发生干涉，轮体的离地高度、支架的整体高度也匹配常规移动设备的底部离地间隙要求，安装后不会出现设备整体高度过高、重心不稳的问题。在细节设计上，轮面采用微弧面设计，和地面的接触面积经过优化，既保证足够的承载接触面积降低单位面积压强，也能在转向时减少轮面与地面的滑动摩擦，让转向操作更轻盈；支架表面做了喷塑或镀锌防锈处理，可适应车间内少量油污、潮湿的使用环境，不会轻易出现锈蚀掉漆的问题。

　　在进行这类脚轮的建模与选型校核时，需要重点关注几个核心参数的匹配：首先是额定静载荷与动载荷的核算，要根据设备的总重量加上动载系数，选择载荷余量足够的脚轮规格，避免长期过载使用导致轮体变形、支架断裂；其次是安装高度的一致性，同一台设备上使用的多个脚轮要保证安装后高度差控制在极小范围内，避免出现个别脚轮悬空、承载不均的问题；另外还要关注转向轴承与滚轮轴承的密封设计，在多粉尘、多铁屑的加工车间使用时，要选择带密封盖的轴承结构，避免杂质进入轴承内部导致转动卡滞。这款脚轮的三维模型完整还原了所有零部件的配合关系，包括安装板、转向支架、轮体、销轴、轴承、紧固件等结构都做了等比例建模，可直接用于设备整体装配的干涉检查、运动仿真，也能作为脚轮选型时的结构参考，帮助设计人员快速完成移动部件的结构匹配，减少重复建模的工作量，提升整体设计效率。在实际设备调试过程中，这类万向脚轮通常会搭配两个定向脚轮配合使用，既可以保证直线推行时的方向稳定性，也能在需要转向时灵活调整方向，部分需要固定位置的场景，还可以在同系列脚轮上加装刹车结构，踩下刹车后可以同时锁定滚轮转动与支架转向，保证设备停靠时的位置稳定，不会出现意外滑移的问题。
