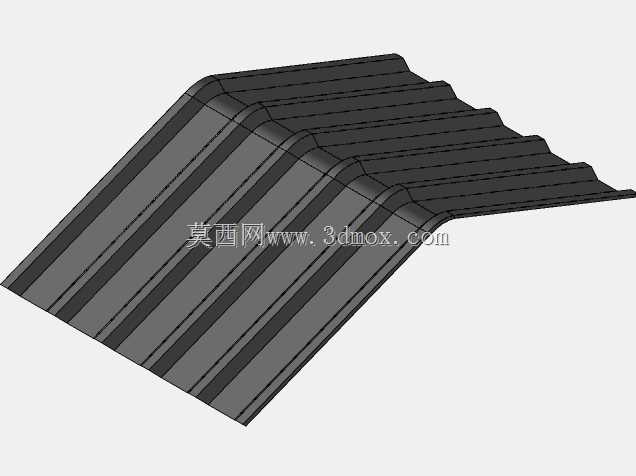

波纹式屋面排水导流构件三维结构

　　做建筑外围护结构配套构件设计快十年，这类屋面导流构件的建模其实最考验对现场安装工况的理解，很多新手建模只盯着外形做，忽略了实际搭接、排水坡度适配的细节，拿到现场根本装不上。这个构件的核心作用是在坡屋面的瓦面衔接处、天沟边缘或者突出屋面的构筑物根部，引导雨水顺着预设的流道排走，避免积水渗进屋面防水层，尤其是工业厂房的压型金属板屋面，这类构件的尺寸精度直接影响整个屋面的防水寿命。

　　从结构设计逻辑来看，这个构件采用连续的波纹凹凸结构，不是为了好看，首先是匹配主流压型屋面板的波距波高，安装的时候波纹能和相邻屋面板的肋槽完全嵌合，不用额外打太多密封胶就能形成第一道防水屏障；其次连续的凸起肋条相当于给薄板加了纵向加强筋，0.5到0.8毫米厚的彩涂钢板压成这个结构，人踩上去检修的时候不会出现明显凹陷变形，也不会因为长期积雪荷载出现积水洼。建模的时候要注意弯折处的圆角处理，现场加工的时候折弯半径太小会导致板材涂层开裂，用个三五年就从弯折处开始锈蚀，圆角半径一般取板材厚度的2到3倍，既能保证成型精度，也不会损伤表面防腐层。

　　实际应用场景里，这类构件不是单独用的，要顺着屋面的排水坡度方向安装，单段构件的长度一般控制在2到3米，太长的话运输过程中容易变形，太短的话搭接缝太多反而增加漏水隐患。安装边界要注意，构件和屋面基层固定的时候，固定件要打在波峰位置，不能打在波谷，不然雨水会顺着固定件的孔往下渗；相邻两段构件的搭接长度要顺着水流方向，不能逆着接，搭接长度至少要留150毫米，搭接位置还要打一道中性硅酮密封胶，再用防水拉铆钉固定，铆钉间距控制在100到150毫米，太密了会破坏板材整体性，太稀了风大的时候会被掀开。

　　很多人做这类构件建模的时候容易忽略排水坡度的适配，其实不同地区的降雨量不一样，屋面设计坡度也有区别，南方多雨地区屋面坡度一般在5%到10%，这个构件的波谷深度就要做的深一点，至少25毫米，保证暴雨的时候雨水不会漫过波峰流到搭接缝外面；北方少雨地区波谷深度可以做到20毫米，还能节省一点材料成本。另外构件的两端要做微微上翘的收边，不是多余的设计，是为了防止雨水顺着构件端部往侧面流，把水导到主排水天沟里，避免屋面檐口出现尿檐现象，就是雨水顺着檐口往下滴，弄脏外墙甚至渗进窗户里。

　　从建模细节来说，整个构件的曲面过渡要顺滑，不能有硬折痕，不然压型加工的时候板材会出现应力集中，安装后温度变化产生热胀冷缩的时候，应力集中的位置容易撕裂。还要考虑和不同材质屋面板的适配，如果是和沥青瓦屋面搭配，构件的边缘要做压边处理，不能有锋利的毛边，不然会割破沥青瓦的玻纤胎基；如果是和彩钢瓦搭配，波纹的尺寸要严格对应彩钢瓦的板型，比如常用的840型、900型压型板，波距分别是210毫米和225毫米，构件的波纹间距要和这个尺寸完全匹配，安装的时候才能严丝合缝。

　　现场安装的时候还要注意，这类构件不能直接铺在防水层上，下面要铺一层防水垫层，尤其是保温屋面，构件和保温层之间要留一点透气间隙？不对，其实是要把构件固定在屋面的檩条上，不能只固定在屋面板表层，不然大风天气容易被吹掉，固定件的长度要穿透屋面板进到檩条里至少25毫米，保证连接强度。另外在烟囱、通风管道这些突出屋面的位置，这类凿槽构件要围着构筑物根部做一圈泛水，上翻高度至少要250毫米，比当地最大积雪厚度高，不然积雪融化的时候水会从泛水下面渗进去。

　　做三维建模的时候，还要把安装孔的位置预留出来，孔位要和檩条的间距对应，一般檩条间距是1米到1.2米，孔位就顺着这个间距排布，孔的直径要比固定件直径大2毫米，给热胀冷缩留伸缩余量，不然夏天温度高板材伸长，固定件位置会把板材顶的鼓起来，冬天收缩的时候又会把固定件拉松。很多新手建模把孔做的和固定件一样大，现场安装的时候孔位对不上，还要重新打孔，既浪费时间又破坏构件的防腐层。

　　其实这类屋面构件看起来简单，里面的工程细节一点不少，从板型波纹的参数设计，到弯折圆角、收边处理，再到安装孔位、搭接尺寸，每一个参数都是从几十年的屋面渗漏教训里总结出来的，建模的时候不能只看外形像不像，要把每个结构对应的实际功能考虑进去，建出来的模型才能真正用到实际工程里，而不是只能看个样子。
