30毫米规格吊装导向滑轮结构设计

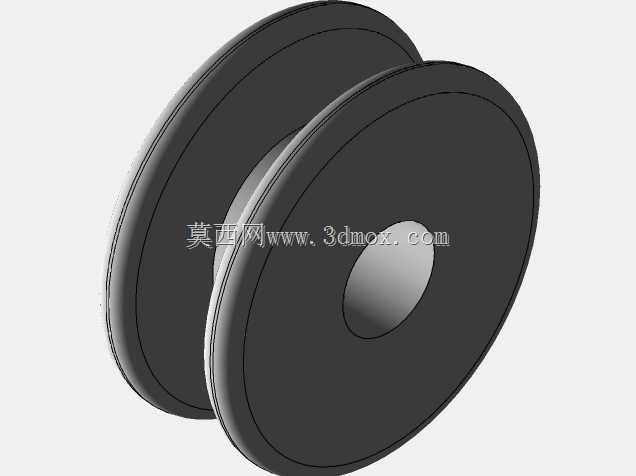

　　这款滑轮的轮体标称直径为30毫米，整体采用一体化吊耳与轮架的包覆式结构，在设计之初就瞄准了轻载吊装、线缆导向、小型设备传动张紧这类对安装空间有严格限制的场景。不同于外露式轮架的滑轮，这款产品的轮架将轮体两侧完全包覆，仅在下方留出绳索进出的槽口，能有效避免作业过程中杂物卡入轮槽、绳索从轮体侧边脱出的问题，在车间内有金属切屑、户外有枝叶沙尘的使用环境下，这种结构的可靠性优势十分明显。顶部的吊耳采用一体化圆弧过渡设计，没有拼接焊缝带来的应力集中隐患，吊耳的安装孔做了倒角处理，不管是穿装销轴连接固定吊点，还是搭配卸扣做活动吊点连接，都能避免接触面的应力割伤，延长连接部件的使用寿命。轮架与轮体的同轴度在建模阶段就做了严格的公差约束，

　　轮体转动时的径向跳动控制在极小范围内，搭配对应槽型的绳索使用时，不会出现绳索偏磨、跳槽的问题。从实际应用场景来看，这款滑轮既可以用在小型手动葫芦的末端导向，也能作为自动化生产线里的线缆、柔性输送带的张紧导向轮，甚至在小型起重设备的绳索改向点位、户外临时吊装的辅助吊点都能适配。设计过程中没有采用多余的装饰性结构，所有曲面过渡都服务于应力分散的需求：吊耳与轮架衔接的位置做了大圆角过渡，能承受吊装时的瞬时冲击载荷，不会在衔接位置出现应力断裂的风险；轮架侧面的圆形凹陷结构并非装饰，而是在不降低整体结构强度的前提下，削减了不必要的壁厚，既降低了整体自重，也给轮轴的安装预留了足够的定位空间。安装边界方面，

　　顶部吊耳的孔位尺寸与轮架的整体宽度做了适配，常规的M10到M12规格的销轴都能顺利穿装，轮架下方的绳索出入口宽度匹配直径4到6毫米的钢丝绳或者尼龙绳，绳索在轮槽内的包角最大可以支持180度改向，完全覆盖常规的导向、吊装使用需求。轮槽的截面采用圆弧槽设计，槽底的曲率与适配绳索的曲率完全匹配，能让绳索受力均匀分散在轮槽接触面上，避免绳索局部应力集中出现断丝、磨损过快的问题。在建模阶段，轮体与轮架之间预留了合理的转动间隙，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致轮体晃动，实际装配时只需要在轮轴位置加装对应规格的衬套，就能实现长期免维护的顺畅转动。不同于大吨位起重滑轮的厚重结构，这款30毫米规格的滑轮更侧重轻量化与安装灵活性，

　　不需要复杂的安装基座，只需要通过顶部吊耳的销轴就能完成固定，在设备改造、临时工装搭建、小型自动化设备装配的场景下，能大幅降低安装的复杂度，缩短装配周期。轮架的包覆结构还能在绳索出现意外崩脱的情况下，起到一定的防护作用，避免绳索弹开伤及周边作业人员，这一点在人工作业较多的轻型吊装场景下尤为实用。
