工业用绿色支架辊道带式输送结构

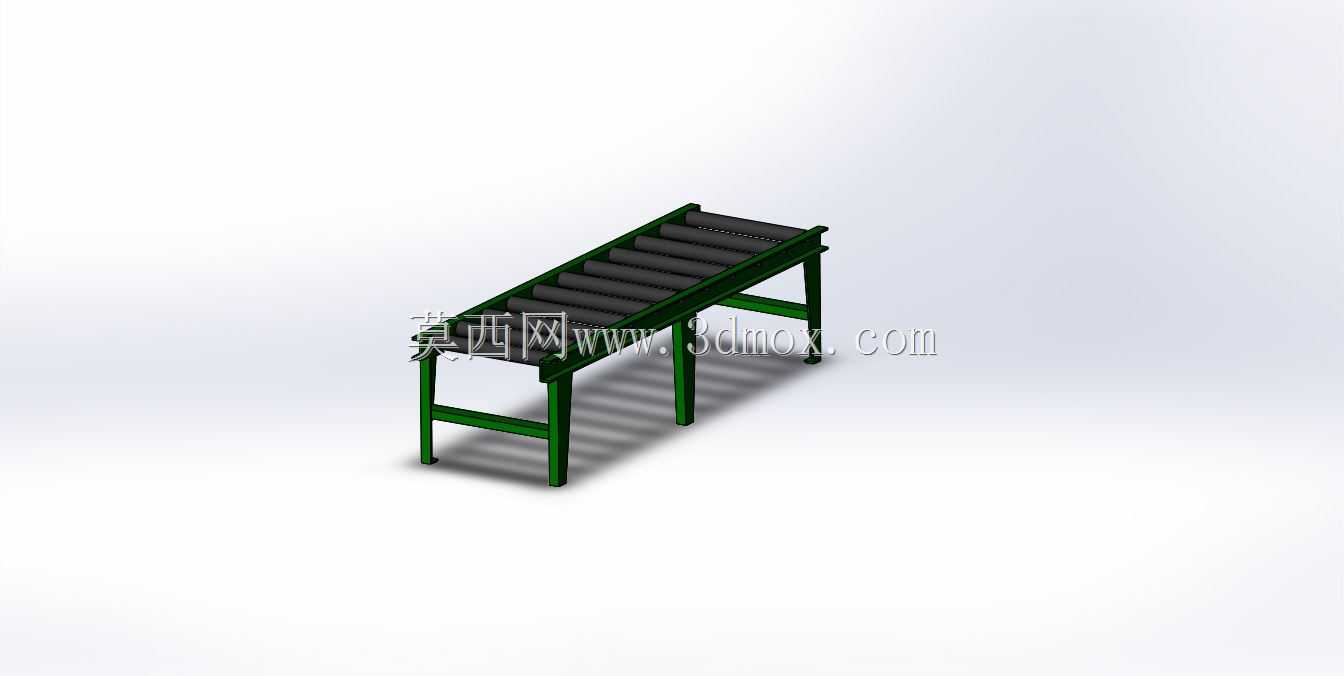

　　这款带式输送结构主要面向车间内短距离工件转运场景设计，常见于机加工工序间流转、装配线工位衔接、仓储出入库接驳等环节，可承载规则形状的箱装件、金属加工件、成型零部件，替代人工搬运实现物料的水平定向输送，降低一线操作人员的重复搬运劳动强度，同时匹配自动化产线的节拍要求，避免工序间物料堆积造成的生产阻滞。从结构设计逻辑来看，整体采用型钢焊接机架作为承载主体，绿色涂装的支腿采用斜撑加固结构，支腿底部预留安装固定孔位，可直接通过膨胀螺栓与车间混凝土地面固定，也可搭配可调脚杯实现地面不平整场景下的水平度调节，保障设备运行过程中不会出现晃动偏移。输送面采用多组平行辊筒作为承载构件，辊筒间距根据常规输送工件的最小尺寸设定，

　　避免小尺寸工件卡入辊筒间隙造成设备卡滞，辊筒两端采用标准轴承座与机架侧梁连接，转动阻力小，后期维护更换时无需整体拆解机架，仅需拆卸对应辊筒的固定销轴即可完成替换。设备整体长度设定为2340mm，整体高度为600mm，这个尺寸边界刚好匹配多数常规作业台的高度，可直接与冲床出料口、装配工作台、检测工位平台实现无缝对接，安装时无需额外搭建过高的接驳台阶，操作人员在工位旁取放工件时的作业高度符合人体工程学要求，减少长期弯腰作业带来的职业损伤。设计过程中充分考虑了不同场景的拓展性，机架侧梁预留了传感器安装孔位、挡边机构安装螺孔，后续可根据实际生产需求加装光电检测元件实现工件计数、到位检测功能，也可加装侧边挡条防止输送过程中工件滑落，

　　若有调速需求还可在驱动端加装变频调速模块，匹配不同生产节拍下的输送速度要求。机架的焊接位置均做了焊后打磨处理，去除焊渣与焊接毛刺，涂装前经过除锈磷化处理，提升漆面附着力，在车间多粉尘、少量切削油飞溅的环境下可长期使用不会出现大面积漆面脱落锈蚀的问题。辊筒表面采用镀锌处理，耐磨性能优异，长期与工件接触摩擦也不会出现明显的表面凹陷，输送面的水平度在出厂装配时经过校准，全程水平偏差控制在2mm以内，避免输送过程中工件出现偏移、打滑的问题。支腿的横向连接横梁采用矩形型钢，提升整体机架的抗扭性能，即使输送偏重的金属工件，机架也不会出现明显的形变，保障长期运行的结构稳定性。这款输送结构没有设计复杂的冗余功能，所有构件均采用工业领域常用的标准型材与标准件，采购加工成本可控，后期运维的配件获取难度低，适合中小批量生产车间作为工序间的物料转运设备使用，也可多台拼接组成更长的输送线体，适配不同车间的布局需求。
