标准拉杆式双作用气动执行气缸结构

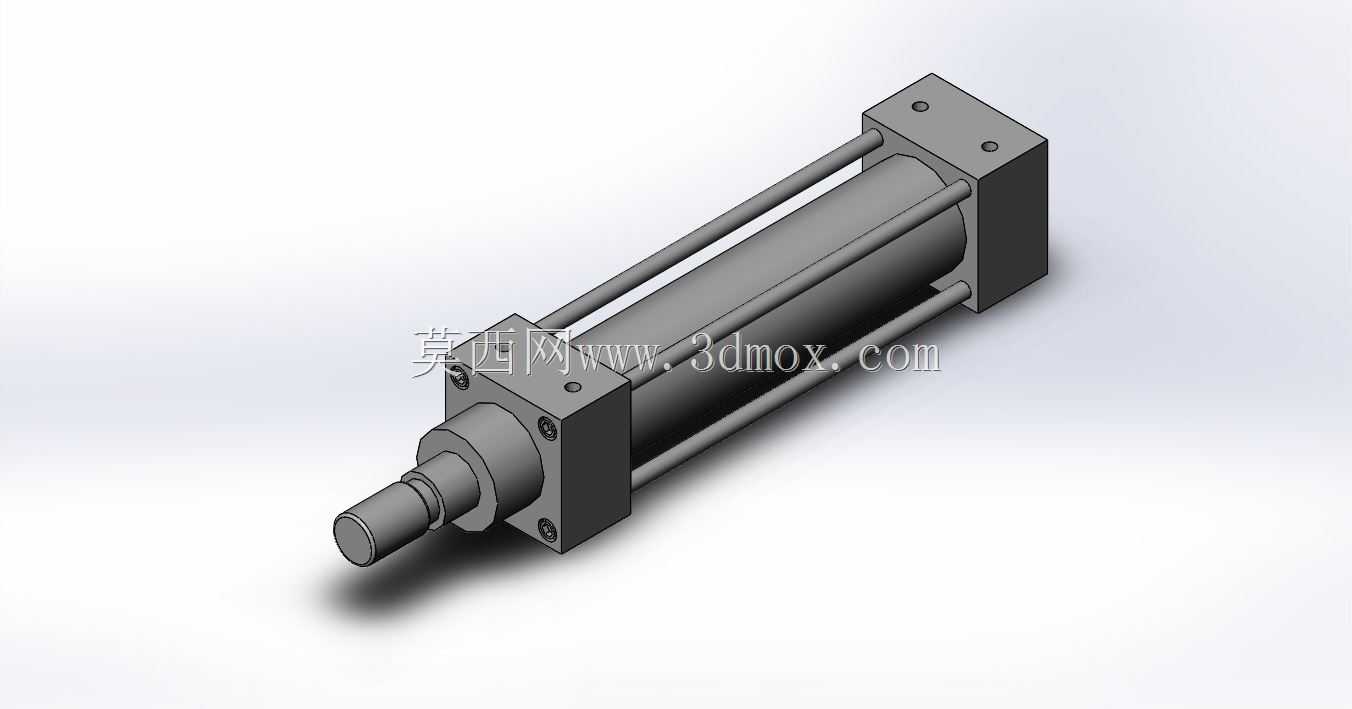

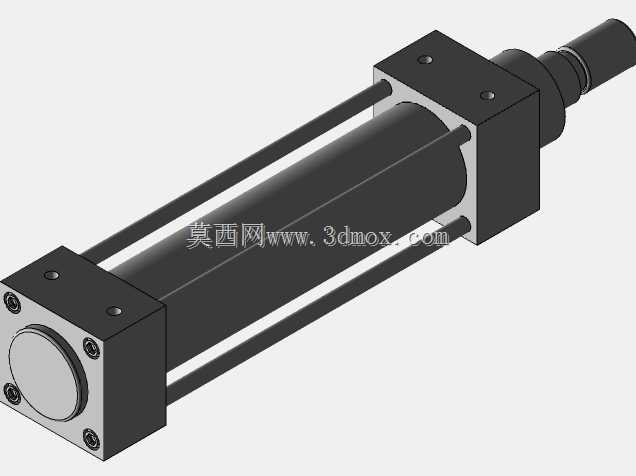

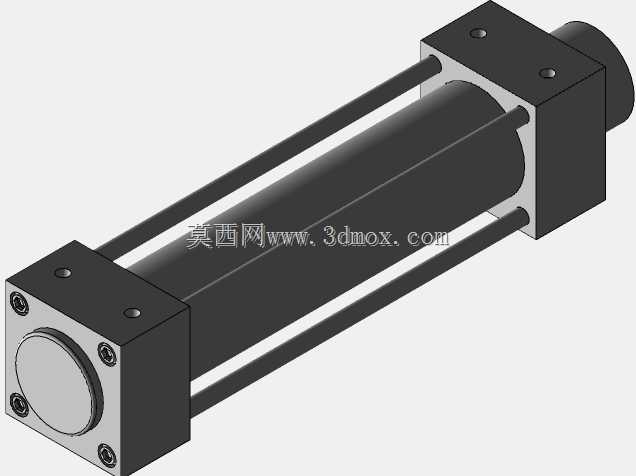

　　在自动化生产线的工件推送、夹具夹紧、工位转序环节，这类拉杆式气缸是气动系统里最常用的直线执行元件，相比液压执行元件，它的响应速度更快，介质为洁净压缩空气，不会出现油液泄漏污染工位的问题，在3C电子组装、食品包装、轻工装配这类对洁净度有要求的场景里应用占比极高。从结构设计来看，这款气缸采用经典的四拉杆锁紧结构，前后端盖通过四根平行拉杆拉紧固定，缸筒被夹持在两端盖之间，这种结构的优势在于加工装配难度低，后期维护拆解时只需松开拉杆螺母即可更换内部活塞密封件，相比一体铆接式气缸的维护成本更低，适合工厂现场快速检修的需求。活塞部分采用双密封圈设计，一腔进气时推动活塞带动活塞杆伸出，另一腔同步排气，反向进气则带动活塞杆回缩，

　　可实现双向的动力输出，活塞杆伸出端配备导向套与防尘圈，既能保证活塞杆直线运动的同轴度，避免长期运行出现偏磨导致漏气，也能阻挡车间环境里的粉尘、切削碎屑进入缸筒内部，延长密封件的使用寿命。外形尺寸上，这款气缸总长度为190mm，安装时需要预留足够的运动空间，前端法兰安装面的孔位符合通用气动元件安装尺寸规范，不需要额外加工转接板即可直接固定在设备安装立板上，活塞杆端部可根据实际使用需求加装浮动接头、连接头或者推板，适配不同的工件接触场景。设计这类气缸三维模型时，首先要确定缸径与行程的匹配关系，这款气缸的行程适配短行程高频往复动作场景，缸筒壁厚满足0.8MPa额定工作压力下的强度要求，不会出现缸筒鼓胀变形的问题，拉杆的直径经过强度校核，

　　在额定输出力下不会出现拉伸变形，保证前后端盖的密封面始终保持均匀压紧，不会出现局部漏气的情况。在设备选型阶段，需要结合实际负载的重量、运动速度、安装方向来确认气缸的输出力是否满足要求，水平安装时气缸输出力只需克服负载摩擦力与运动惯性，垂直安装时还需要额外考虑负载重力带来的反向载荷，这款气缸的活塞杆表面经过硬化处理，表面硬度满足长期往复摩擦的使用要求，不会轻易出现划痕导致密封件磨损。从建模细节来看，端盖上的进气口螺纹符合通用气动管接头标准，可直接匹配市面上常见的快插气管接头，不需要额外加工转接螺纹，端盖与缸筒的接触面设置了O型圈密封槽，装配时密封圈受压均匀，在额定工作压力下不会出现端面漏气的问题，

　　活塞杆的伸出端轴径公差按照滑动配合要求设计，与前端盖导向套的配合间隙控制在合理范围，既不会因为间隙过大导致活塞杆晃动，也不会因为间隙过小出现运行卡滞。在实际产线应用中，这类气缸通常搭配两位五通电磁阀使用，通过电磁阀切换进气方向实现活塞杆的伸缩动作，还可在气缸两端加装磁性开关，检测活塞的伸出与回缩到位信号，给设备控制系统提供动作反馈，实现全自动化的动作循环，相比电动推杆，它的成本更低，动作速度可通过排气节流阀灵活调节，适配不同节拍的生产需求，在短行程、高频次的直线动作场景里，它的综合使用成本远低于其他类型的直线执行元件。建模过程中需要注意各零件的装配干涉检查，尤其是活塞运动到行程两端时，不能出现活塞与端盖的硬碰撞，端盖内部设置了缓冲垫，可降低活塞到位时的冲击噪音，减少零部件的冲击损耗，四拉杆的安装孔位需要保证同轴度，否则装配时会出现拉杆别劲，导致端盖压紧不均匀，影响整体密封性能。
