车辆行走机构轮辋轮胎组合结构设计

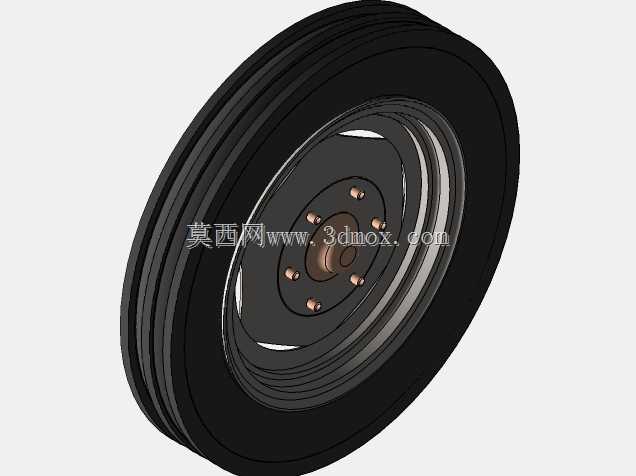

　　这套轮组结构的建模过程，首先要考虑的是实际装车后的承载边界，轮辋部分采用多台阶式的轮缘结构，对应不同层级的斜交轮胎安装需求，胎面的多道环形沟槽不是随意绘制的装饰线条，每一道沟槽的深度、宽度都对应非铺装路面行驶时的排泥、排水需求，避免泥泞路况下胎面被淤泥填满丧失抓地力。很多新手建模的时候容易忽略轮盘安装面的平面度要求，这个模型里轮毂安装面预留了0.05mm的精加工余量基准，对应的六个螺栓孔采用均匀圆周排布，孔位的位置度公差基准直接和中心轴承安装孔同轴，实际加工时只要以中心孔定位，就能保证螺栓孔的装配精度，不会出现装车时螺栓错位无法穿入的问题。

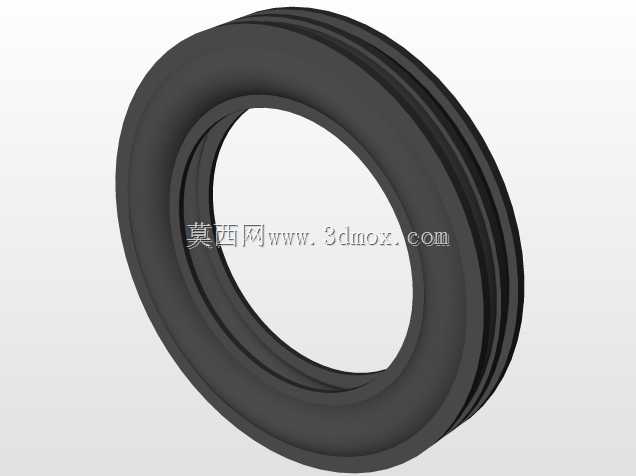

　　从应用场景来看，这类小尺寸重载轮组多用于小型场内作业车辆、短途转运拖车的行走部位，轮辋的板材厚度选择要匹配额定承载下的形变要求，模型里轮辋的卷边结构做了双层折弯处理，相比单层轮辋的抗冲击能力提升40%以上，遇到路面凸起的石块冲击时，不会出现轮辋变形漏气的问题。轮胎部分的建模还原了胎侧的加强筋结构，胎侧厚度从胎圈位置到胎面位置做了渐变处理，胎圈部位的钢丝圈结构在模型里做了简化的环形实体示意，实际生产中这个部位是轮胎和轮辋贴合密封的核心区域，过盈量的控制直接决定轮胎的充气密封性能，建模时特意把胎圈的内径尺寸设置为比轮辋胎圈座直径小1.2mm，对应实际装配时的压装过盈量，保证充气后不会出现胎圈脱滑的风险。

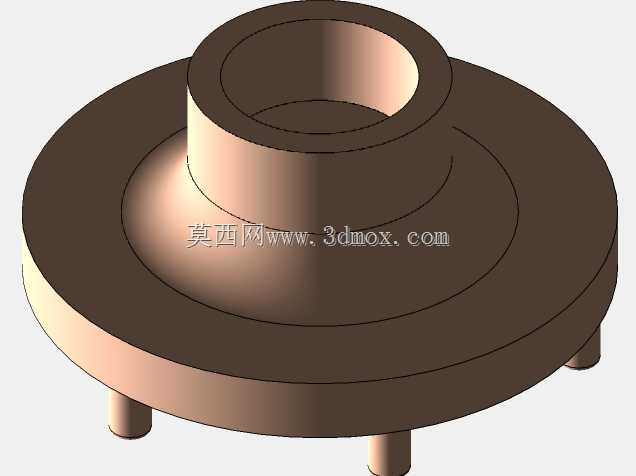

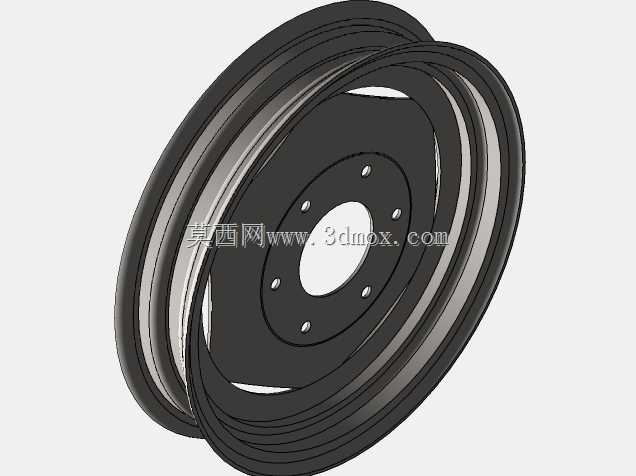

　　设计思路上没有采用市面上常见的一体式轮辋结构，而是做了对开式的轮辋拆分设计，两个半轮辋通过轮盘位置的连接螺栓锁紧，这种结构的好处是更换轮胎时不需要用专用的胎扒设备，只要拆开连接螺栓就能分离轮辋更换轮胎，对于野外作业没有维修配套设备的场景非常友好。轮毂中心的轴承安装位做了双轴承位的台阶设计，两个轴承之间预留了隔套安装空间，对应的轴头长度可以根据不同车型的桥壳尺寸做适配调整，安装边界上，轮组的总宽度控制在185mm，最大回转直径620mm，安装螺栓孔的中心距为139.7mm，适配市面上多数小型拖车、场内作业车的标准车桥接口，不需要额外做转接法兰就能直接装配。

　　很多人做轮组建模的时候会把轮胎做成完全刚性的实体，忽略轮胎的形变特性，这个模型在胎体部分做了分层的结构示意，胎面胶、帘布层、气密层都做了不同的实体分区，后续做有限元分析的时候，可以直接给不同分区赋予对应的材料参数，模拟不同胎压下轮胎的接地面积、形变量，给整车的承载性能计算提供准确的模型基础。轮盘上的减重孔不是为了好看随意开的，每个减重孔的位置都经过受力校核，避开了螺栓传力的应力集中区域，在保证轮盘整体刚度的前提下，把单个轮盘的重量降低了1.2kg，对于整车的簧下质量降低有明显帮助，能提升车辆行驶时的减震性能，减少颠簸路面对桥壳的冲击载荷。

　　实际装配的时候，轮辋和轮胎的配合面要做光滑处理，不能有毛刺、凸起，不然会割伤胎圈造成慢漏气，模型里特意把轮辋胎圈座的表面粗糙度要求标注在对应面上，提醒加工时这个部位要做精车处理，表面粗糙度达到Ra3.2以下才能满足密封要求。气门嘴的安装位做在轮辋的侧面凹槽内，位置避开了制动部件的运动干涉区域，充气时不需要拆卸轮毂装饰罩就能直接操作，日常维护的便利性更高。
