B3E系列三相异步感应电动机结构

　　这款B3E系列三相异步电机，是工业传动场景里应用极广的通用动力输出部件，日常在轻工生产线输送辊道、小型机床主轴驱动、农用加工设备、通用泵阀配套这类场景里都能见到它的身影，核心作用是把三相工频电能转化为旋转机械能，为后端负载提供稳定的转速与扭矩输出。从结构设计逻辑来看，这款电机采用B3底脚安装形式，机座端的四个安装脚预留了标准螺栓过孔，安装时可以直接固定在设备的安装基面或者配套的电机座上，对中调整时可以通过底脚的调节余量微调轴中心高，适配不同中心高要求的联轴器或者带轮连接，安装边界上，轴伸端的输出轴采用标准圆柱轴伸，配套普通平键连接，和负载端的连接可以选弹性联轴器、V带轮或者链轮，不需要额外做非标轴头改制，

　　能直接适配市面上绝大多数通用传动件的安装尺寸。机壳部分采用的是轴向散热筋结构，沿着机座圆周方向均匀布置的凸起散热筋，能在电机运行时增大和空气的接触面积，配合尾部的外风扇，能把定子绕组运行产生的热量快速散到周围空气中，保证电机在额定负载下长期运行时绕组温升控制在绝缘等级允许的范围内，不会因为过热导致绝缘老化加速。接线盒布置在机座的侧上方，盒内预留了三相电源接线端子，同时留有接地端子，现场接线时可以根据供电电压的不同，把绕组接成星形或者三角形接法，适配220V和380V两种常见的工业供电电压，接线盒的密封结构能防止日常生产环境里的粉尘、溅水进入盒内，避免出现接线短路的问题。从功能特性上来说，这款电机为2极结构，同步转速3600转，

　　适配60Hz工频供电场景，额定运行时转速稳定，转差率控制在通用异步电机的常规范围内，启动时能提供足够的启动转矩，带动常规负载直接启动，不需要额外配置软启动装置就能满足大部分轻载启动的工况需求。端盖部分采用的是铸铁端盖，轴承室的加工精度控制在标准公差范围内，配套的深沟球轴承能承受径向载荷和少量的轴向载荷，保证电机轴在高速旋转时的径向跳动量控制在允许范围内，减少运行时的振动和噪声，延长轴承的使用寿命。在做设备选型配套的时候，需要注意核对电机的轴中心高、轴伸直径、底脚安装孔的孔距尺寸，确保和设备安装位的尺寸匹配，同时要根据后端负载的实际需求功率、额定转速来核对电机参数，避免出现小马拉大车导致电机过载烧毁，或者大马拉小车造成能源浪费的情况。

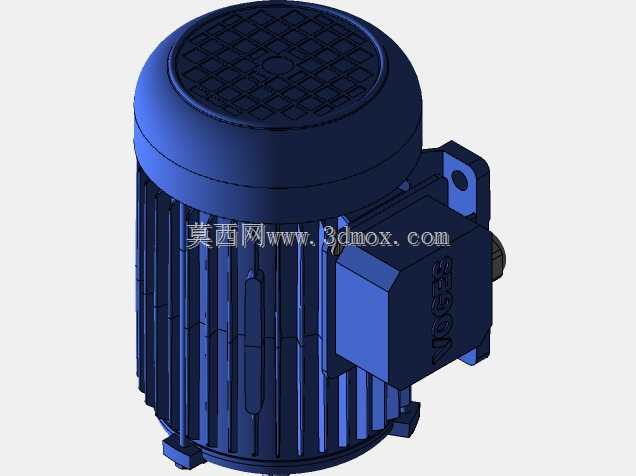

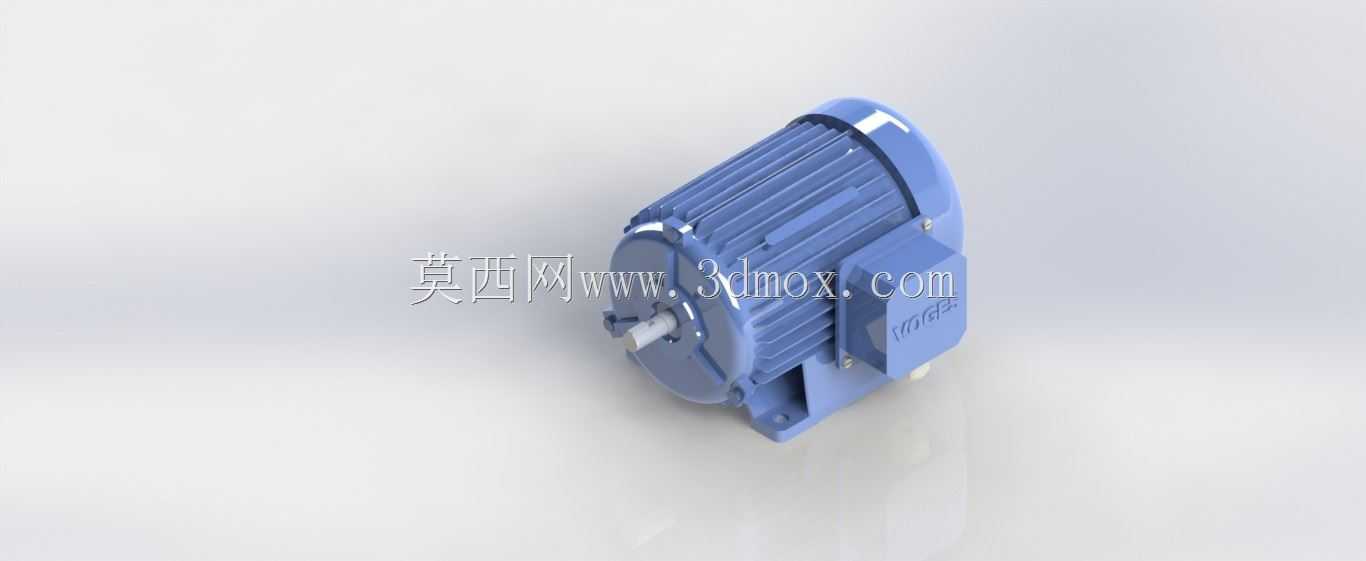

　　建模的时候，机座的散热筋做了等距阵列处理，每个散热筋的厚度、高度都保持一致，还原了真实电机的散热结构特征，接线盒的位置、端盖的止口结构、输出轴的键槽尺寸都按照实物比例做了还原，能直接用来做设备整体装配的干涉检查，也可以用来做设备布局的三维演示，在做生产线虚拟调试、设备改造方案设计的时候，这个模型可以直接导入装配体，不需要重新绘制电机的外形结构，能节省不少建模的时间。另外电机的吊环结构也做了还原，在实际安装的时候，这个吊环是用来起吊整台电机的，建模时保留这个结构，也能在做安装工艺模拟的时候，准确模拟电机吊装的路径，避免吊装时和周边设备发生干涉。风扇罩的通风孔也做了细节还原，真实结构里风扇罩是用来防护尾部的旋转风扇，避免异物卷入或者人员误触，同时保证通风顺畅，模型里的风扇罩采用镂空网格结构，和实物的防护结构一致。
