尼龙材质双孔铰接连接构件

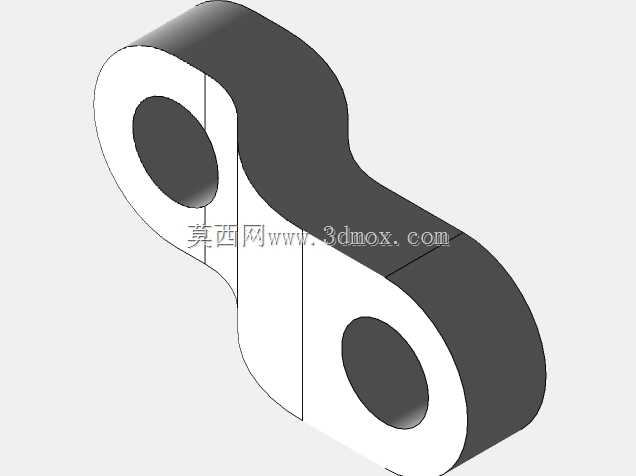

　　在轻工输送、小型传动机构的实际装配场景里，这类双孔尼龙铰接件的使用频次并不低，很多做非标自动化、小型输送线改型的结构工程师，在做连杆类联动结构选型时，常会优先考虑这类非金属铰接件的适配性。不同于金属冲压或机加工的铰接连杆，尼龙材质的自润滑属性是核心优势，在无额外添加润滑脂的工况下，两个铰接孔的内壁与配套销轴配合时，能长期保持较低的摩擦系数，不会出现金属件干磨产生的异响、卡滞问题，尤其适合食品加工、包装输送这类不允许油污污染的生产场景，从根源上避免润滑油脂滴落污染物料或输送载体的风险。从结构设计逻辑来看，这个构件采用了两端环形铰接位、中间平滑过渡连接臂的整体构型，两个环形孔的轴线保持平行，孔位的同轴度公差在建模时需要严格控制，

　　否则装配后会出现连杆别劲、传动卡阻的问题。中间连接臂的外轮廓做了大圆弧过渡，没有尖锐的棱角，一方面是为了降低注塑成型时的应力集中，避免尼龙件在长期交变载荷下出现拐角处开裂的问题，另一方面也能减少构件运动过程中与周边相邻零件的剐蹭风险，在狭小的安装空间里，平滑的外轮廓不会勾挂线缆、输送带上的软质物料。在安装边界的考量上，这类构件的两个孔位分别对应两个铰接销轴，设计时需要明确孔的内径尺寸与销轴的配合公差，通常采用间隙配合的公差带，保证铰接转动的灵活性，同时配合间隙不能过大，否则会产生传动空程，影响联动动作的精度。构件的厚度方向尺寸需要匹配安装位的轴向空间，两个环形端的外径尺寸要预留足够的转动避让空间，避免构件绕销轴摆动时，

　　外圆与周边的机架、其他传动零件发生干涉。从实际使用的载荷特性来看，尼龙材质的抗拉强度虽然不及钢材，但在轻载传动、低速摆动的工况下完全能满足使用需求，同时尼龙件的自重远低于同尺寸的金属连杆，能降低整个联动机构的运动惯量，让驱动端的负载更小，动作响应更灵敏。很多人在做这类零件建模时容易忽略的细节是孔口的倒角处理，两个铰接孔的两端都需要做小尺寸的倒角，一方面是装配销轴时能起到导向作用，方便快速对位安装，另一方面也能去除注塑成型时孔口产生的飞边毛刺，避免毛刺脱落进入铰接配合面造成磨损加剧。另外，中间连接臂的截面厚度是经过载荷校核的，在承受两个铰接点之间的拉压载荷时，截面的应力分布均匀，不会出现局部应力过大的问题，

　　整个构件的外表面没有多余的凸台、凹槽结构，注塑成型时模具结构简单，生产效率高，成型后的零件尺寸稳定性好，不需要额外的二次机加工就能直接装配使用。在输送线的拨料机构、小型设备的门体联动铰链、轻工机械的连杆传动组里，这类构件都能找到适配的安装位置，相比金属铰接件，它还具备一定的减震缓冲性能，在机构启停、传动换向时，能吸收一部分冲击载荷，降低整个机构的振动和噪音，改善设备运行的平稳性。建模过程中，需要重点保证两个孔的圆柱度，以及两端环形结构与中间连接臂的过渡曲面顺滑，避免出现曲面断层、壁厚不均的问题，壁厚不均会导致尼龙件注塑冷却时收缩率不一致，产生翘曲变形，最终影响装配精度。
