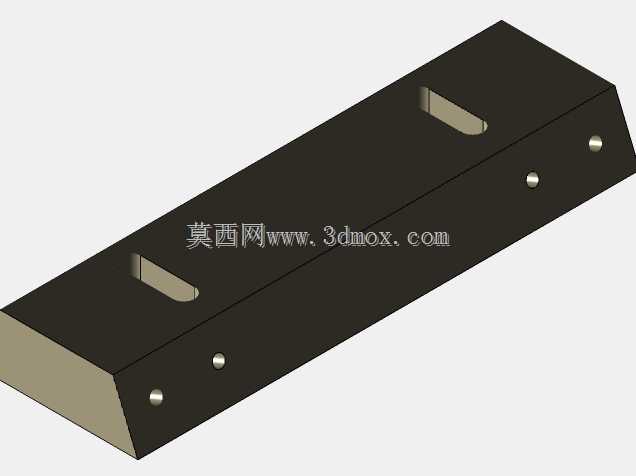

斜装式振动检测传感安装基座结构

　　做工业设备状态监测的结构设计这几年，最容易踩坑的就是振动传感单元的安装基座设计，很多新手直接把传感器拧在设备外壳上，要么因为安装面不平整导致频响曲线偏移，要么因为长期受设备振动冲击出现连接松动，测出来的振动数据漂移严重，根本没法用来做轴承故障预判、转子动平衡校正这类核心监测工作。这次做的这个斜装式振动传感安装基座，就是针对现场安装空间受限、设备外壳无平整垂直安装面的场景设计的，之前在给某厂区的离心式风机做在线监测改造的时候就遇到过，风机轴承座侧方的外壳是带12度左右倾角的铸造面，常规的垂直安装基座根本没法贴平，硬拧上去传感器的敏感轴方向和主振动方向偏了快15度，测出来的振动加速度值比实际值低了近40%，完全达不到ISO 10816的振动监测精度要求，后来就是用类似结构的基座，把安装面做了适配倾角的处理，才解决了这个问题。

　　从结构设计逻辑来说，这个基座首先考虑的是安装面的形位公差控制，和设备壳体贴合的底面粗糙度要控制在Ra1.6以内，平面度公差不超过0.02mm，保证安装的时候能和设备表面完全贴合，不会因为存在间隙导致振动传递过程中出现衰减。基座本体采用的是整块304不锈钢铣削加工，没有拼接焊缝，避免长期受交变振动载荷出现结构疲劳开裂，毕竟工业现场的设备很多是24小时连续运行，基座的结构可靠性直接决定了监测数据的连续性。基座上预留的四个安装孔是沉头孔设计，适配M4的内六角紧固螺丝，安装的时候可以从正面直接拧入设备壳体上预钻的螺纹孔，不需要在设备背面预留操作空间，很适合那种设备紧贴墙面、管道排布密集的狭窄安装场景，之前在给化工车间的反应釜做振动监测的时候，反应釜和旁边的工艺管道间距只有80mm，常规的侧面锁螺丝的基座根本没法下手，这种正面沉头安装的结构就刚好能适配。

　　再说到传感器的安装面，这个基座的传感器安装面是和设备贴合底面呈固定倾角设计的，这个角度不是随便定的，是根据现场常见的设备外壳铸造倾角、以及振动传感单元的敏感轴方向校准过的，保证传感器装上去之后，其主敏感轴刚好和设备转子的径向振动方向重合，不会因为安装角度偏差导致测量分量损失。安装面上预留的四个定位螺孔位置，是匹配主流压电式振动传感器的安装孔距，孔位公差控制在±0.05mm以内，避免传感器装上去之后出现偏心，导致附加的振动干扰。基座的整体外形是切角的方块结构，没有多余的突出结构，整体外轮廓尺寸控制在60mm×50mm×45mm以内，不会占用过多的安装空间，哪怕是在小型电机、齿轮泵这类小型旋转设备上安装，也不会和周边的接线盒、散热筋出现干涉。

　　在实际选型应用的时候，要注意这个基座的安装边界：首先设备壳体的安装位置厚度不能低于6mm，不然拧紧紧固螺丝的时候容易把薄壳体顶变形，反而影响振动传递效率；其次安装的时候要在基座和设备壳体之间涂一层薄薄的硅脂，填充微观层面的接触间隙，提升高频振动信号的传递效率，不要用橡胶垫这类隔振材料，不然会直接把高频振动信号滤掉，测出来的都是失真的低频数据。另外这个基座的斜装结构还有一个好处，就是传感器装上去之后，接线口是斜向下的，现场的油污、冷凝水不会顺着线缆流到传感器的接线端子处，能降低接线端受潮短路的概率，之前在潮湿的水泵房做监测的时候，用垂直安装的基座，传感器接线口朝上，不到三个月就因为凝露导致接线端氧化，数据传输时断时续，换成这种斜向结构之后，凝露会顺着斜面流走，接线端的故障率降了很多。

　　从建模的细节来说，做这个结构的时候要注意沉头孔的深度控制，不能钻穿基座的安装底面，不然紧固螺丝的尾部会顶在设备壳体上，导致基座和设备表面之间出现缝隙；另外四个安装孔的位置要尽量靠近基座的四个角，让紧固之后的压紧力均匀分布在整个贴合面上，不会因为压紧力偏载导致基座一侧翘起。还有基座的边角都做了R1的圆角处理，不是尖锐的直角，一方面是避免安装的时候划伤操作人员的手，另一方面也能减少应力集中，提升基座长期受振动载荷的结构强度。很多人做这类安装基座的时候喜欢把外形做的很复杂，加很多没必要的加强筋，其实完全没必要，这种实心块结构的刚性本身就足够，多余的结构反而会增加整体重量，带来附加的振动负载，甚至改变安装位置的局部固有频率，导致监测数据出现共振干扰。

　　在不同的工业场景里，这类基座的适配性也很强：在冶金行业的轧机设备监测里，因为轧机表面有很多铸造斜面，这种斜装基座可以直接适配不用额外打磨安装面，节省现场施工的工作量；在风电行业的齿轮箱监测里，齿轮箱外壳很多是不规则的铸造曲面，只要选对应倾角的基座，就能快速实现传感器的可靠安装，不用在高空作业的时候花大量时间打磨平整安装面，降低高空作业的风险；在市政供水的水泵监测场景里，潮湿多水的环境下，这种不锈钢材质加斜向接线的结构，能大幅提升传感器的使用寿命，减少后期运维的频次。做这类结构设计的时候，核心是要站在现场安装、长期运维的角度去考虑，不能只盯着三维模型里的尺寸对不对，要考虑现场工人安装的时候好不好下手，长期运行的时候会不会出问题，测出来的数据能不能满足精度要求，这才是做工业传感安装结构的核心逻辑。
