环形压装式传感检测单元结构设计

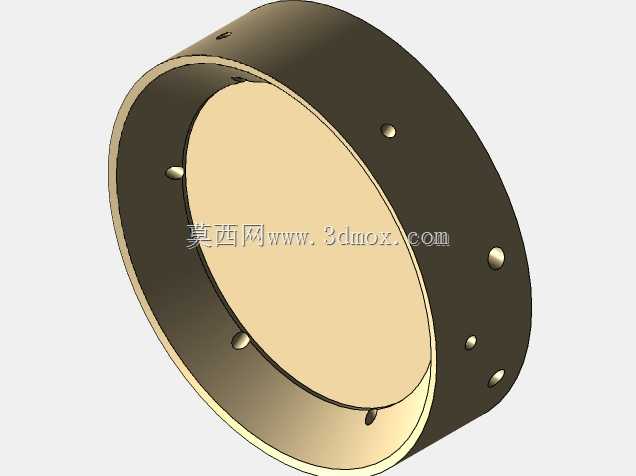

　　做这类环形传感单元的结构设计时，最先要锚定的是现场安装的实际工况，不少旋转轴类、筒体类设备的端面间隙检测、周向受力反馈场景，都需要这种套式安装的检测元件，不用额外做复杂的安装支架，直接嵌套在被测筒体或者轴端的台阶位就能完成固定，比旁置式的传感器节省至少三成的安装空间，尤其适合设备内部腔体紧凑、没有多余侧向安装面的场合。从结构细节来看，整个主体采用薄壁环形基体设计，基体壁厚控制在适配常规安装间隙的范围，不会因为套设安装额外增加过多的径向尺寸占用，周向均匀分布的沉头固定孔，是用来穿设锁紧螺钉的，安装时可以顺着周向依次拧紧，保证整个环体和安装基面的贴合度均匀，不会出现局部翘曲导致的检测基准偏移。环体内侧的浅米色环形端面是核心的检测工作面，

　　这个面的平面度公差需要控制在较高等级，因为不管是做间隙检测还是接触式压力反馈，工作面的形位公差直接决定了检测数据的稳定性，设计时特意把这个工作面和基体的安装基准面做了同轴度、平行度的关联公差约束，避免装配后出现检测面偏斜。周向分布的小圆点凸起结构，是预定位的弹性触点，安装时这些触点会先和被测件的对应定位凹点贴合，起到预装对位的作用，不用反复调整环体的周向角度，能大幅提升现场装配的效率，同时这些触点在锁紧后还能起到防转的作用，避免设备运行过程中因为振动导致环体周向窜动，影响检测信号的稳定性。设计之初也考虑了不同安装边界的适配性，环体的轴向宽度做了优化，既保证足够的结构强度容纳内部的感应元件，又不会因为轴向尺寸过长干涉相邻的转动部件，

　　比如在泵体轴端、旋转筒体的端部安装时，相邻的密封件、联轴器的安装间隙通常只有十几毫米，这个环体的轴向尺寸刚好能卡在预留的安装间隙里，不需要额外调整周边部件的位置。从功能实现的角度，这种环形结构的传感单元可以实现360度全周的检测覆盖，不像单点式传感器只能检测某一个点位的参数，在做周向受力均匀性检测、整圈间隙波动监测的时候，能捕捉到全周的参数变化，不会出现检测盲区，比如在密封件磨损监测场景里，整圈的间隙变化都能被捕捉到，不会因为某一个点位没有被检测到而漏判密封失效的风险。结构上的薄壁设计也兼顾了重量控制，整个组件采用轻量化的金属材质做基体，在保证结构刚性的前提下，不会给被测的旋转部件增加过多的转动惯量，尤其适合高速旋转的轴系检测场景，

　　不会因为附加重量导致轴系动平衡出现问题。在做三维建模的时候，特意把固定孔的沉头深度做了精准控制，保证螺钉锁紧后钉头完全沉入沉孔内，不会突出环体的外表面，避免和周边的防护壳体、转动部件发生刮擦，同时沉孔的倒角做了优化，方便装配时螺钉顺利导入，减少现场装配的对孔难度。内侧检测工作面和基体的衔接处做了小圆弧过渡，避免应力集中导致的基体变形，尤其是在压装或者锁紧固定的时候，直角衔接的位置很容易因为应力集中出现微变形，影响检测面的平面度，小圆弧过渡能分散锁紧时的应力，保证长期使用过程中检测面的形位精度保持稳定。这类传感单元的实际应用场景覆盖很广，从旋转设备的轴系振动检测、密封间隙监测，到自动化设备的转台定位反馈、筒体类部件的周向受力检测都能适配，结构设计上没有多余的冗余结构，所有的结构特征都是围绕安装便捷性、检测稳定性、工况适配性来做的，没有为了外观做多余的造型设计，完全是从工业现场实际使用的角度出发完成的结构设计，安装时只需要保证安装基面的清洁度，按照对角顺序锁紧固定螺钉，就能保证检测精度满足使用要求，后期维护也只需要定期检查固定螺钉的锁紧状态，清理检测工作面的积尘油污即可，不需要复杂的校准流程。
