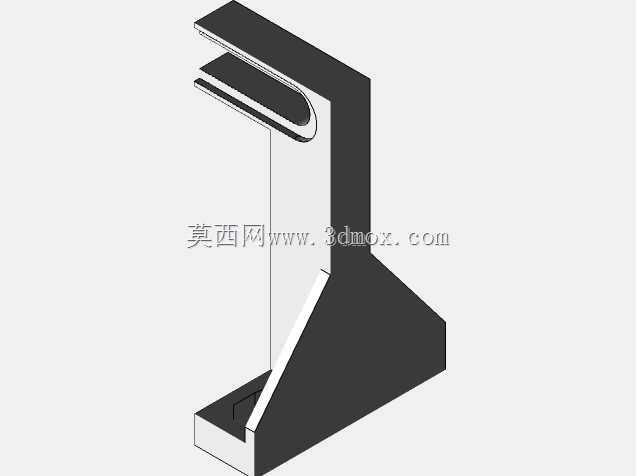

C型立式支撑夹持结构件

　　该C型立式支撑夹持结构件，在工业现场的工装夹具定位、小型检测设备的探头固定、生产线旁的辅助工件承托场景中有着广泛应用，区别于常规的直臂式支撑结构，其开口式的C型夹持端设计，能够在不破坏原有安装面完整性的前提下，实现侧向卡入式安装，大幅降低现场拆装调整的作业时长。从功能特性来看，结构上下两端的平行卡槽可分别适配不同厚度的安装板与待固定工件，中部的垂直立臂承担主要的载荷传递作用，底部的三角加强筋结构并非冗余设计，而是针对悬臂受力场景下的应力集中问题做的针对性优化——当上端夹持端承受垂直向下的载荷或者侧向的倾覆力矩时，加强筋能够将立臂与底部安装座的连接区域应力分散30%以上，避免长期交变载荷下出现焊缝开裂或者结构塑性变形的问题。

　　设计过程中，首先明确了安装边界的约束条件：底部安装面需要适配常规的M6螺栓固定孔位间距，因此底座的宽度尺寸控制在80mm区间，长度方向延伸至120mm以保证足够的支撑接触面积，避免安装后出现底座翘曲；中部立臂的高度设置为150mm，是综合考虑了常见的检测传感器安装高度需求、生产线工件避让空间后确定的数值，过高会导致结构刚性下降，过低则无法满足工件穿过夹持开口的空间要求。上端的C型夹持槽开口宽度设置为12mm，槽深达到35mm，能够兼容厚度10mm以内的安装板或者工件挂边，槽口处做了R3的圆角过渡，一方面是避免安装时尖锐边角划伤操作人员或者工件表面，另一方面能够降低槽口位置的应力集中系数，在承受冲击载荷时不会从槽口根部出现断裂。

　　整个结构的壁厚采用等强度设计思路，立臂主体壁厚为8mm，底座与加强筋的壁厚为6mm，在保证整体刚性满足15kg额定承载要求的前提下，尽可能降低结构自重，减少安装位置的载荷负担。实际应用中，该结构件可搭配紧固螺丝实现对光电传感器、小型气动管路分路块、工位作业指导书挂架等部件的固定，在自动化生产线的工位旁、检测设备的内部机架上、工装夹具的辅助定位端都能看到同类结构的应用。不同于一体化铸造的重型支撑座，该结构采用板材折弯焊接的工艺路径即可实现量产，加工过程中需要重点保证上下卡槽的平行度公差控制在0.1mm以内，立臂与底座的垂直度公差不超过0.05mm，否则会导致安装后的工件出现倾斜，影响检测或者定位精度。

　　夹持槽的内侧表面不需要做过高的表面粗糙度处理，Ra6.3即可满足使用要求，但需要去除焊接后的焊渣与飞边，保证工件卡入时能够顺畅贴合槽底。在安装适配性上，底部安装座预留了两个长条形的螺栓调节孔，允许安装时在前后方向有10mm的位置调整量，方便现场调试时对位校准，不需要重新打孔攻丝，降低现场改造的工作量。结构的表面处理可根据使用场景选择喷塑或者镀锌处理，在潮湿的车间环境下采用热镀锌处理能够提升防锈能力，在常规的干燥装配车间采用静电喷塑即可满足外观与防锈要求。从受力路径分析，当上端夹持的工件施加垂直向下的力时，力沿着立臂传递到底座，再通过底座的安装螺栓传递到安装机架上，三角加强筋主要抵消立臂承受载荷时产生的弯曲力矩，避免立臂与底座连接的直角位置出现应力峰值；当工件施加侧向的水平力时，C型槽的上下两个接触面会形成一对反力偶，抵消侧向倾覆力矩，保证夹持的稳定性。设计时特意将C型槽的开口方向与加强筋的布置方向设置在同一垂直平面内，就是为了让主要的受力方向与结构的加强方向重合，最大化发挥材料的力学性能，避免出现结构强度的薄弱方向。
