门用锁扣式传感触发挡块结构设计

　　在工业设备安全防护门、商用柜体舱门、自动化生产线安全联锁结构的设计场景里，这类带传感触发功能的门扣挡块是很容易被忽略但直接影响整套安全联锁可靠性的小构件。很多刚入行的结构工程师做防护门设计时，往往只关注门的铰链、密封、开合手感，最后随便选个标准门碰凑数，等到现场调试才发现要么触发位置不对导致安全传感器误报，要么长期开合磨损后挡块偏移，要么安装空间和现有门框型材不匹配，反而拖了整个项目的验收进度。

　　这个构件的核心功能，是在门体闭合到预设位置时，同时完成两个动作：一是通过自身的卡扣结构提供基础的门体闭合限位，避免设备运行过程中门体因为振动产生松脱移位；二是通过侧面预留的圆孔位置，对准安装在门框对应位置的接近式传感器，给设备控制系统传递门体完全闭合的到位信号，只有信号触发后，设备的运行回路才会接通，从硬件层面避免人员在防护门未关严时误启动设备造成安全事故。

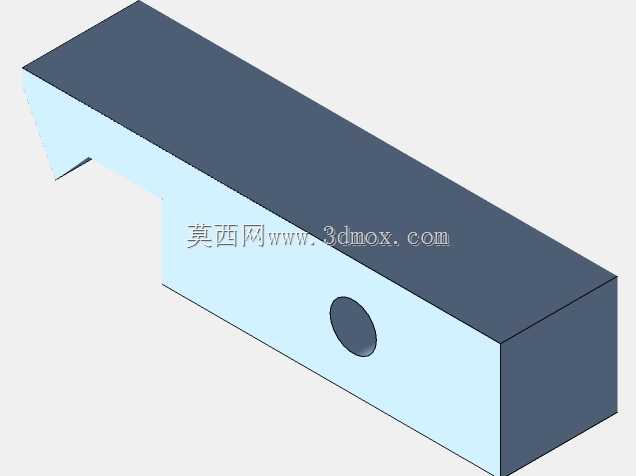

　　从结构设计思路来看，这个构件没有做多余的复杂曲面，整体采用长方体为基础主体，一侧延伸出带斜度的卡接舌片，斜度的取值是按照日常门体开合的常用角度做的适配，大概在3到5度之间，既保证关门时舌片能顺着门框的配合面顺滑滑入卡位，不会出现卡滞、需要用力撞击才能关严的问题，又能保证闭合后有足够的倒扣量，不会因为设备运行的轻微振动就自行脱开。主体上的圆形安装孔做了沉台设计，安装时螺丝头可以完全沉入构件内部，不会突出表面刮蹭门体或者布线，也避免螺丝长期外露积灰、沾染切削液或者车间油污导致生锈拆卸困难。

　　做这类构件的三维建模时，首先要卡准的是安装边界尺寸：构件的总长度要匹配门框型材的宽度，不能超出型材边缘，不然安装后突出的部分会在门开合时剐蹭周边的管线或者相邻设备；主体的厚度要和配合的卡扣座间隙匹配，一般单边留0.2到0.3毫米的装配间隙，既要保证滑动顺畅，又不能间隙过大导致闭合后晃量太大，影响传感器的触发精度。侧面的传感触发孔位置是整个设计的核心公差带，孔中心到卡接面的距离，要和所选接近传感器的额定检测距离匹配，一般要比传感器的最大检测距离小1毫米左右，保证门体完全闭合时传感器能稳定检测到信号，同时又不会因为距离太近，在门开合过程中反复误触发。

　　在实际的设备应用里，这类构件常用在机床的安全防护门、自动化流水线的安全围栏门、电气控制柜的舱门、物流分拣设备的检修门位置，相比普通的无传感功能门扣，它把机械锁止和位置信号触发的功能集成在一个零件上，不需要额外单独安装传感器触发片，减少了门框上的安装点位，也避免了多个零件装配时的累计误差导致的信号不稳定。建模的时候还要注意构件的棱边全部做了0.5毫米的倒角处理，没有尖锐的边角，一方面是安装的时候不会划伤装配人员的手，另一方面长期开合过程中也不会因为锐边磨损配合件，提升整个锁止结构的使用寿命。

　　很多工程师在选型或者自制这类零件的时候，容易犯的错误是把卡接舌片的厚度做的太薄，觉得只是个小挡块不需要太高强度，结果现场用了两三个月，舌片因为长期反复受力产生塑性变形，导致门闭合后卡接量不够，传感器触发位置偏移，设备频繁报安全门故障停机。这个结构的舌片和主体是一体化设计，厚度取值按照常用的冷轧钢或者尼龙加工的材料特性，留了足够的强度余量，就算每天开合几十次，长期使用也不会出现变形问题。另外安装孔的孔距设计也适配了市面上常用的20、30系列铝型材的安装槽间距，不管是铝型材框架的安全围栏，还是钣金焊接的机床门框，都可以直接安装，不需要额外做转接板，减少现场安装的加工工作量。
