内六角外螺纹堵头DIN906结构设计

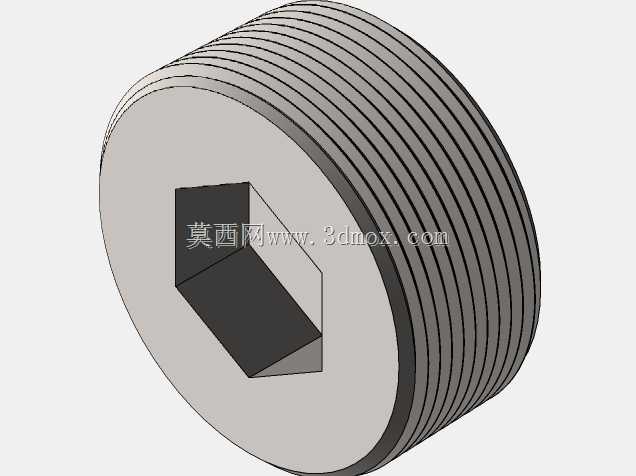

　　在液压阀块、油路集成块、气动管路终端以及各类承压腔体的加工设计中，这类带外螺纹的内六角堵头是极为常用的密封封堵元件，日常做液压站集成设计时，几乎每一组阀块的工艺孔、预留油路终端都会用到同规格的封堵件，用来截断介质通路，避免承压油液、压缩气体从工艺孔位泄漏。从结构上看，该堵头采用外圆柱面加工连续三角螺纹的设计，螺纹牙型符合通用公制密封螺纹的公差要求，装配时可在螺纹段缠绕聚四氟乙烯密封带或者搭配组合密封垫圈，实现端面与螺纹副的双重密封，能够承受常规中低压液压系统、气动系统的工作压力，不会在长期承压工况下出现渗漏。堵头的驱动端设计为内六角凹孔，这种结构相比外六角或者一字槽、十字槽的堵头，能够在沉孔、狭窄安装空间内完成拧紧操作，

　　不需要在堵头外侧预留扳手的活动空间，特别适合集成度高、安装空间紧凑的阀块、泵体、变速箱壳体的孔位封堵，装配时使用对应规格的内六角扳手即可施加足够的拧紧力矩，保证螺纹副啮合到位，不会因为驱动结构打滑导致拧紧不足出现泄漏。从外形边界来看，堵头整体为短圆柱结构，没有突出的外沿结构，拧紧后端面可以与安装面基本齐平，不会在设备外表面形成突出的干涉结构，在做设备外壳、护板的装配时不需要额外为堵头预留避让空间，这也是很多紧凑型液压、气动设备优先选用这类堵头的原因。设计这类堵头的三维模型时，首先要保证螺纹牙型的参数准确，螺纹大径、中径、小径的公差要符合对应标准的要求，避免建模时螺纹参数偏差导致装配干涉或者啮合长度不足；其次内六角凹孔的深度、

　　对边尺寸要匹配标准内六角扳手的尺寸，既要保证扳手能够完全插入凹孔传递扭矩，也要避免凹孔过深导致堵头的壁厚不足，在拧紧时出现端部开裂的问题。实际选型应用时，需要根据安装孔的螺纹规格、腔体的工作压力、流通介质的特性选择对应规格的堵头，比如用于液压油介质的工况可以选择碳钢表面发黑处理的堵头，用于腐蚀性介质或者水汽较多的工况可以选择不锈钢材质的同结构堵头，安装时要控制拧紧力矩，避免力矩过大导致螺纹滑牙或者堵头断裂在螺纹孔内，后续维修拆卸时也需要使用匹配的内六角扳手，避免扳头磨损导致内六角孔滑圆无法拆卸。在做集成油路块的设计时，这类堵头的安装位置要避开其他管路接头、阀件的安装空间，保证扳手能够有足够的操作空间完成拧紧，

　　同时要计算螺纹的啮合长度，保证足够的螺纹扣数承受腔体内的压力冲击，避免系统压力波动时堵头被冲出造成介质泄漏。这类堵头除了用于工业液压、气动设备外，在汽车发动机的油道、水道封堵，机床变速箱的工艺孔封堵，各类泵体、阀体的预留孔封堵场景中都有大量应用，是通用机械领域应用范围极广的一类封堵紧固件，其结构简单、密封可靠、安装便捷的特性，能够满足绝大多数常规承压腔体的孔位封堵需求，在三维建模过程中需要准确还原其各部分尺寸参数，保证后续装配仿真、工程图导出时的尺寸准确性，避免因为建模尺寸偏差导致实际加工装配时出现不匹配的问题。
