运动款汽车铝合金轮毂三维设计

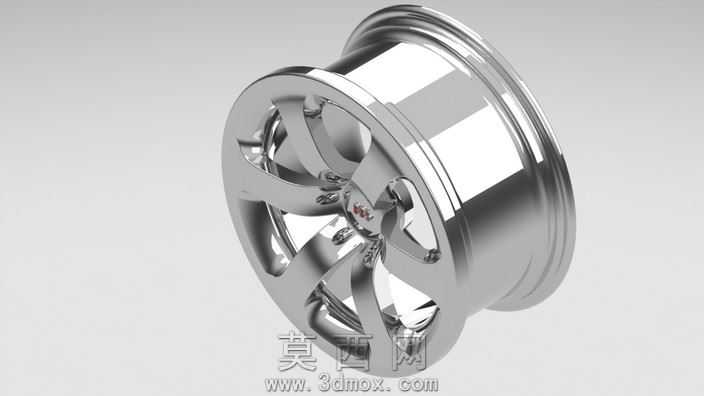

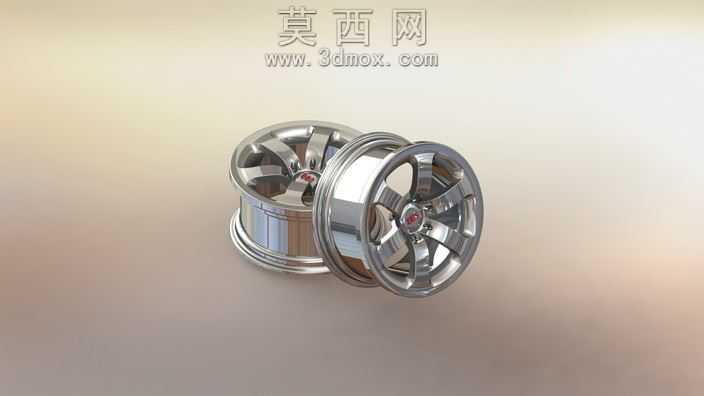

本作品为运动风格汽车铝合金轮毂的三维设计成果，建模阶段以实件扫描获取的点云数据为基础，通过逆向建模流程完成参数化重构，首先对扫描得到的杂乱点云进行去噪、精简、对齐处理，提取轮毂的关键轮廓基准，包括轮辋的安装配合面、中心定位孔的轴线基准、螺栓孔的分布圆周基准，确保整体建模的尺寸精度符合汽车轮毂的装配公差要求。建模过程中优先构建轮辋的主体回转结构，通过旋转特征生成轮辋的基础胎圈座、轮缘结构，保证轮辋部分与轮胎的配合尺寸符合行业通用标准，后续针对辐条部分进行精细化建模，该款轮毂采用五组双辐式的运动化造型，每根辐条都做了变截面的流线型处理，辐条表面从中心盖区域向轮辋边缘逐步收窄，同时在辐条侧面设计了内凹的切削斜面，既能够降低轮毂的整体重量，也可以强化视觉上的运动张力。材质与渲染阶段，为模型赋予了高光亮面镀铬铝合金材质，调整材质的反射参数与粗糙度数值，模拟真实抛光铝合金轮毂的金属质感，在辐条中心的品牌标识区域单独分配了差异化的材质属性，还原实车轮毂的细节标识效果，渲染时采用柔和的工作室布光方案，通过多组面光源突出金属表面的高光反射层次，清晰展现轮毂曲面的流畅过渡与棱线的锐利质感。结构设计上，充分考虑轮毂的实际使用需求，中心安装盘部分做了加厚处理，螺栓孔位置设计了对应的沉台结构，保证轮毂与车辆轴头的安装贴合度，轮辋部分的壁厚按照铸造铝合金轮毂的工艺要求设置均匀厚度，避免后续生产过程中出现缩孔、应力集中等问题，辐条与轮辋的连接位置做了圆弧过渡处理，分散行驶过程中的载荷应力，提升轮毂的结构强度。整体设计在满足汽车轮毂装配使用功能的基础上，通过流畅的曲面造型与亮面金属质感的搭配，突出了运动型改装轮毂的视觉特点，逆向建模的流程也保证了模型与实物的尺寸一致性，可用于汽车改装展示、轮毂结构教学、相关产品的设计参考等场景。
