车用12V90AH铅酸启动蓄电池结构

　　在商用车、乘用车辆的电气系统搭建中，启动蓄电池是决定整车冷启动可靠性、车载用电设备供电稳定性的核心部件，本次建模的12V90AH规格铅酸蓄电池，主要适配中型乘用车、轻型商用车的启动供电需求，同时兼顾车辆熄火状态下车载电控单元、防盗系统、照明装置的持续供电需求。从实际装车场景来看，这类蓄电池通常布置在发动机舱专用安装位，部分后置发动机车型会将其布置在后备箱侧围储物仓内，安装位周边会预留对应的线束走向空间、固定压码安装点位，建模过程中需要严格匹配实车安装的边界约束，避免出现装车干涉问题。

　　从功能特性层面看，该款蓄电池额定输出电压12V，90AH的容量设定可以满足-35℃环境下的冷启动大电流放电需求，壳体采用耐高低温、耐电解液腐蚀的PP材质注塑成型，壳体侧壁设计有多道横向与纵向交错的加强筋结构，一方面可以提升壳体整体抗形变能力，抵御车辆行驶过程中的颠簸振动、轻微外力磕碰，另一方面加强筋形成的凹凸结构可以提升壳体散热面积，在大电流充放电过程中辅助壳体内部热量散出，避免内部温度过高影响极板使用寿命。壳体顶部的正负极端子采用铅锑合金压铸成型，正极端子直径略大于负极端子，从结构上避免线束接反的装配错误，端子周边设计有高出端子平面的防护凸台，防止金属异物掉落造成正负极短路，端子旁设置有小型排气阀结构，平衡电池内部充放电过程中产生的气体压力，避免壳体内部压力过高出现鼓胀、漏液问题。

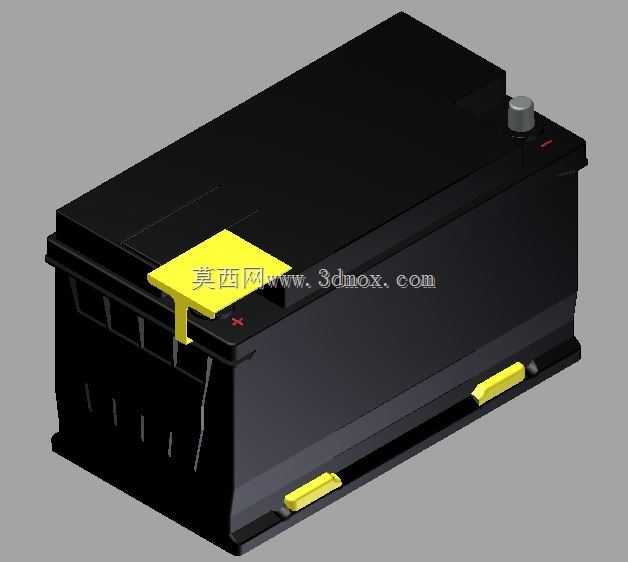

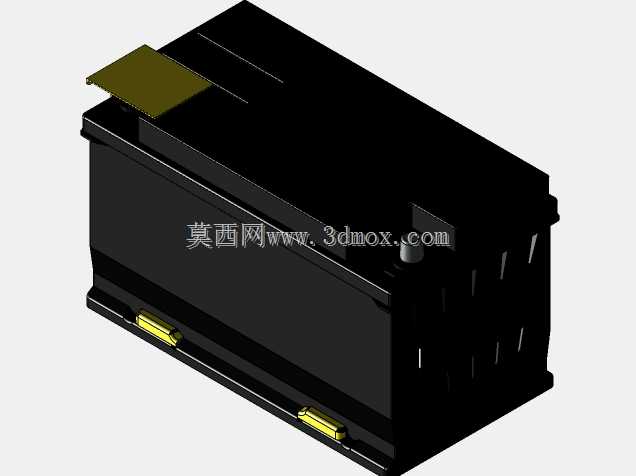

　　建模过程中首先参考实车安装的蓄电池外轮廓尺寸，确定整体长宽高的基础参数，建模时优先保证安装固定点位的尺寸精度：壳体底部的两个定位凸块尺寸、凸块之间的中心距严格匹配整车电池托盘的定位卡槽尺寸，确保电池放置到托盘后可以直接卡入定位，不会出现横向窜动；壳体顶部的压码固定槽位置、深度尺寸匹配常用的金属固定压码规格，保证压码安装后可以将电池牢牢压紧在托盘上，即使在颠簸越野路况下也不会出现位移。外观细节处理上，还原了壳体表面的模刻标识区域、端子处的极性标识、顶部提手的安装结构，提手采用隐藏式翻转设计，非使用状态下贴合壳体侧面凹槽，不会额外占用安装空间，需要搬运时可以翻出提手，方便操作人员徒手搬运，提手与壳体的连接转轴位置做了圆角过渡处理，避免反复翻转过程中出现应力断裂。

　　从结构设计思路来看，建模时将壳体拆分为上盖、下壳、端子、排气阀、提手几个独立的子零件，每个子零件单独建模后完成装配约束，还原实际生产中的装配关系：上盖与下壳采用热板焊接工艺封合，建模时保留了焊接面的压合余量，端子与上盖之间采用密封胶圈压合结构，避免电解液从端子安装缝隙渗出。内部结构虽然在外观模型中不做完全展示，但建模时预留了内部极板组、汇流排的安装空间，壳体内部的筋位位置对应极板组的卡槽，确保极板组装入后不会在壳体内晃动，极板之间的间隙符合富液式铅酸电池的设计规范，保证电解液可以充分浸没极板，提升充放电效率。

　　在实际设备选型匹配过程中，这类90AH容量的12V蓄电池除了车用场景外，也可以作为小型备用电源、工程机械设备的启动电源使用，此时需要额外关注蓄电池的安装固定方式、接线端子的朝向是否适配设备的安装空间，建模时还原的端子朝向、壳体侧面的出线避让空间，可以直接用于设备安装位的干涉检查，设计人员可以直接将该模型导入整车或设备的总装配文件中，完成电池安装位的布局设计、线束走向规划，不需要再反复测量实车电池尺寸，大幅提升设计阶段的工作效率。针对不同使用场景的适配性，模型保留了壳体上的安装孔位、固定结构的参数化特征，设计人员可以根据实际需求调整壳体长度、宽度方向的尺寸，快速衍生出不同容量规格的同系列蓄电池模型，满足不同车型、不同设备的供电选型需求。
