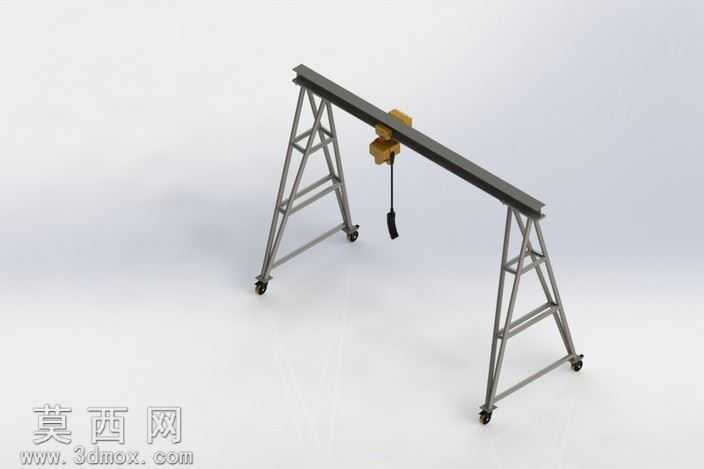

可移动手动龙门起重吊架三维设计

本作品为可移动手动龙门起重吊架的三维建模设计，建模过程中严格遵循起重设备的结构力学合理性与实际使用场景需求，首先搭建整体框架基准：以等截面直横梁作为核心承载主梁，两侧采用A字型桁架支腿结构，通过三维软件的草图绘制、焊件结构构件生成功能，逐段搭建支腿的斜撑、横撑连接结构，保证支腿的侧向稳定性，避免承重时出现结构形变。在支腿底部配置万向带刹车脚轮，通过装配约束精准匹配脚轮安装板与支腿底梁的连接孔位，实现吊架整体可灵活推移、作业时可锁止固定的功能需求。主梁上的手动起重葫芦组件，建模时拆分了葫芦行走轮、手动拉拽机构、吊钩、起重链条等独立子零件，通过配合约束实现葫芦沿主梁长度方向的滑动自由度，还原手动葫芦沿横梁移位、手动拉拽起吊重物的真实动作逻辑。材质渲染阶段，对金属结构件赋予哑光磨砂钢材材质，调整金属粗糙度、反射参数还原工业钢结构的真实质感，对脚轮橡胶部分赋予高摩擦黑色橡胶材质，对吊钩承重部位做金属淬火质感的材质区分，渲染时采用柔和影棚光源，多角度投射避免结构阴影遮挡关键连接部位，清晰展现各部件的装配关系与结构细节。设计过程中重点考量了手动起重作业的操作便利性，支腿的开合角度经过反复参数调整，既保证底部支撑跨度足够防止侧翻，又控制整体宽度适配常规车间通道的通行尺寸，横梁高度预留了充足的起吊行程空间，各焊接连接部位做了圆角过渡处理，还原实际加工中的焊接工艺特征，避免尖锐棱角的结构设计，整体模型装配层级清晰，各部件无干涉错位，完整还原了小型移动式手动龙门吊架的全部结构特征，可用于起重作业场景的方案展示、结构教学以及非标起重设备的改型设计参考。
