可旋转式机用平口虎钳结构设计

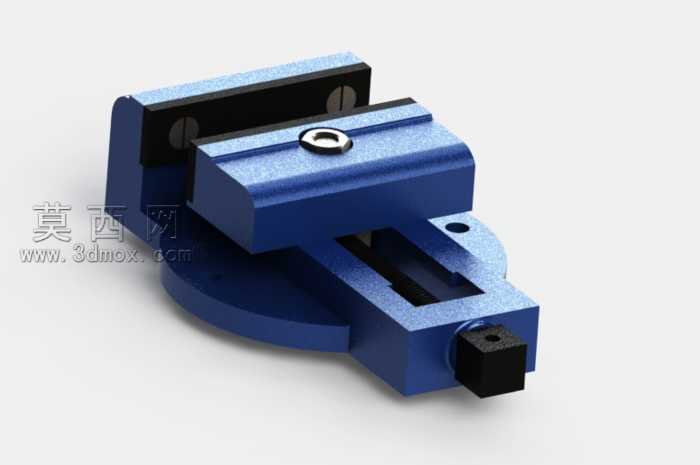

本作品为可旋转式机用平口虎钳三维模型，整体采用参数化建模方式完成，建模过程中严格遵循机械加工工装的实际尺寸规范，对虎钳的各个组成部件进行了1:1比例的还原设计。模型主体结构包含固定钳身、活动钳身、旋转底座、传动丝杠、夹紧块、锁紧旋钮六大核心部分，各部件之间的装配关系完全匹配实际虎钳的运动逻辑，活动钳身可沿固定钳身的导轨槽做直线往复运动，实现对工件的夹紧与松开动作，底部旋转底座可带动整个钳身做360度水平旋转，满足不同角度的加工装夹需求。材质渲染方面，钳身主体采用金属蓝色哑光烤漆材质，还原工业级虎钳的表面喷涂工艺效果，导轨接触面、丝杠传动部位做了金属原色的抛光处理，黑色锁紧块采用硬质工程塑料材质，不同材质的质感区分清晰，光影渲染下的金属反光、塑料哑光质感表现真实，能够直观呈现虎钳的工业外观特征。结构设计上充分考虑了实际使用的刚性需求，固定钳身与旋转底座之间设置了定位锁紧结构，可在任意旋转角度完成锁止，避免加工过程中钳身移位，活动钳身与丝杠的连接部位采用了防松设计，保证夹紧力的稳定输出，钳口部位预留了可更换夹板的安装槽位，符合实际虎钳的易损件更换设计逻辑。建模过程中对所有配合面做了公差预留，保证虚拟装配下各运动部件无干涉，丝杠的螺纹传动结构做了精确的齿形建模，还原了梯形丝杠的传动特性，整体模型结构完整，细节丰富，可用于机械工装教学演示、机加工工艺展示、虚拟装配实训等场景，能够清晰展现平口虎钳的工作原理与结构组成。
