多规格飞线平衡定位工装结构

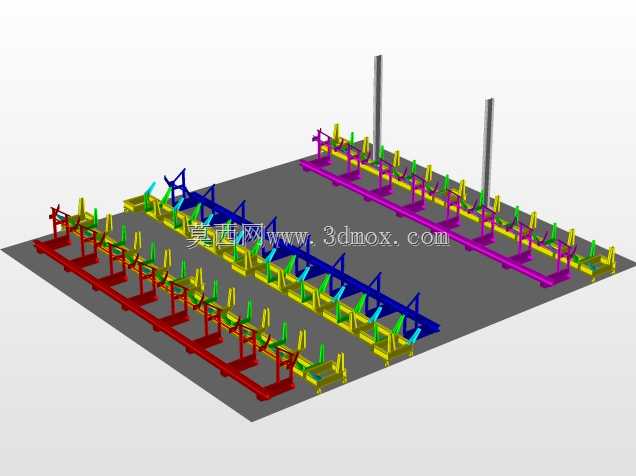

　　这套多规格适配的工位定位工装，主要面向线束分装、传感器预装类的产线工位使用，常见于汽车零部件分装、低压电气元件预组装的线边作业场景，用来替代传统的平铺式物料摆放台，解决多规格飞线、传感元件混放导致的拿取错漏、线束缠绕、装配节拍不稳定的问题。从结构布局来看，整套工装采用分色模块化的支座设计，四个不同颜色的定位条对应ED-110、ED-112、ED-114三种规格的飞线或传感元件的放置位，每个定位支座上都设置了带弹性卡舌的卡位，能够适配不同线径的飞线卡接，不需要额外的绑带或固定件，取放时单手即可完成操作，能够有效降低作业员的操作动作幅度，减少无效动作浪费。设计阶段优先考虑了工位的人机工程边界，整体安装基准为平面钢板台面，

　　底部的定位条通过螺栓直接固定在台面上，不需要对原有工作台做额外的开孔改造，安装时只需要按照定位销孔对位即可完成装配，整体的安装边界控制在1200mm*800mm的常规工位台范围内，不会超出标准线边工位的操作空间，作业员站立操作时，所有卡位都在小臂可及的作业半径内，不需要探身或移步拿取物料。每个卡位的间距经过实际装配动作验证，相邻卡位之间预留了30mm的操作间隙，避免拿取时碰落相邻位置的物料，同时卡位的高度设置为45mm，刚好让飞线的接头端露出在卡位上方，作业员可以直接识别接头型号，不需要翻找物料。两根竖向的导向杆设置在工装的后侧，主要用来悬挂长度较长的飞线束，避免长线拖在台面上造成缠绕，导向杆的高度为300mm，

　　悬挂后的飞线下端距离台面保留100mm的间隙，不会干涉台面上的装配操作。不同颜色的定位条除了区分物料规格之外，也做了防错设计，不同规格的卡位开口尺寸存在细微差异，不匹配的飞线或元件无法卡入对应颜色的卡位，从结构上避免混料错装的问题。整套工装的结构没有复杂的传动或运动部件，所有支座都采用等截面的型材拼接制作，加工时只需要切割型材、钻孔攻丝即可完成制作，不需要开模，后期如果需要适配新的物料规格，只需要更换对应位置的定位条，不需要整体更换工装，维护改造成本极低。在实际产线应用中，这类工装通常布置在装配工位的物料侧，和装配夹具并排摆放，作业员取料后可以直接转到装配位完成操作，不需要转身或跨工位取料，能够有效压缩单工位的装配节拍，

　　同时因为物料做了定点定位摆放，新员工上岗时不需要记忆物料摆放位置，只需要按照颜色区分即可快速熟悉工位内容，降低产线的培训成本。结构设计时也考虑了不同台面的适配性，底部的固定孔做了长圆孔设计，安装时可以根据不同工作台的T型槽间距调整固定位置，不需要二次打孔，适配市面上绝大多数的标准工业工作台。卡位的弹性卡舌采用耐磨的工程塑料材质，长期反复插拔不会出现明显的磨损或卡滞，使用寿命能够满足三班倒产线的长期使用需求，不需要频繁更换易损件。
