手动式金属板材折弯作业工装结构

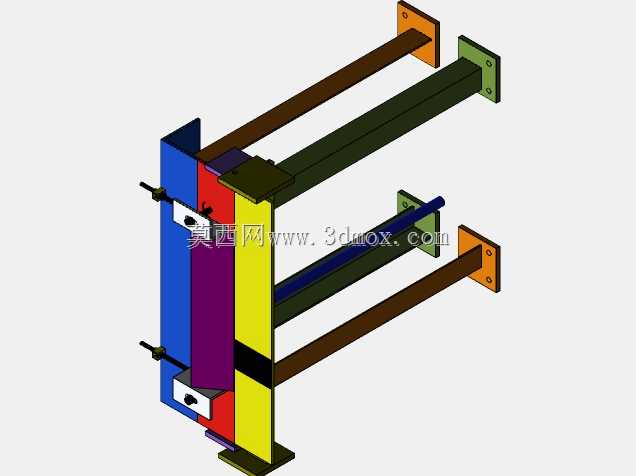

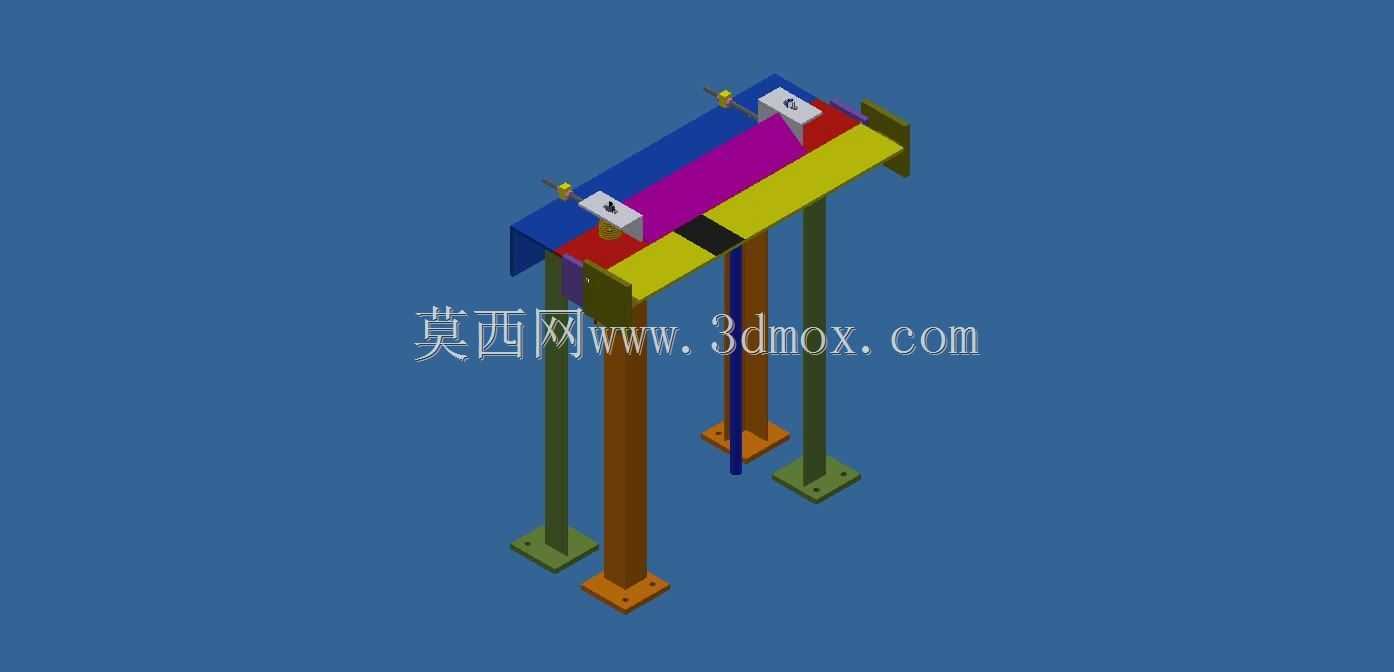

　　在小型钣金维修、五金加工个体户、教学实训场景里，这类手动折弯装置的使用频率远高于大型数控折弯设备，毕竟它不需要外接动力源，对安装场地的承重、配电没有特殊要求，两个人配合就能完成薄金属板的折边作业，尤其适合小批量、多规格的薄板折弯需求，比如配电箱外壳折边、薄铁皮通风管咬口、小型五金支架弯折这类加工场景，用大型设备反而存在调机耗时、加工余量浪费的问题，这类手动装置刚好填补了小型加工场景的设备缺口。从结构设计逻辑来看，整个装置采用立式框架布局，四根带方形安装底板的立柱作为主要承载结构，立柱底部预留螺栓安装孔，可直接固定在水泥地面或者加厚型钢制工作台面上，安装时需要保证四根立柱的上支撑面处于同一水平面上，

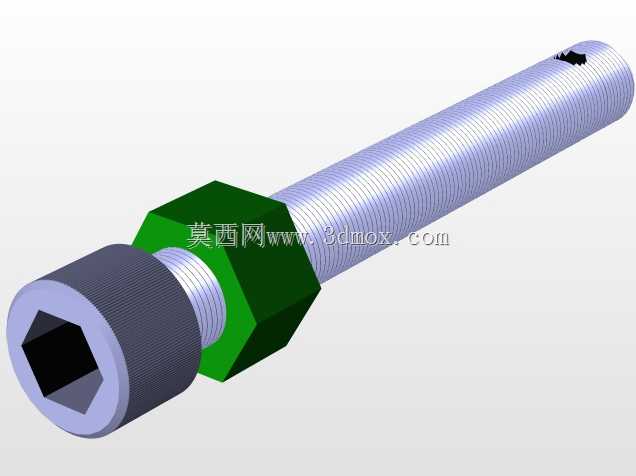

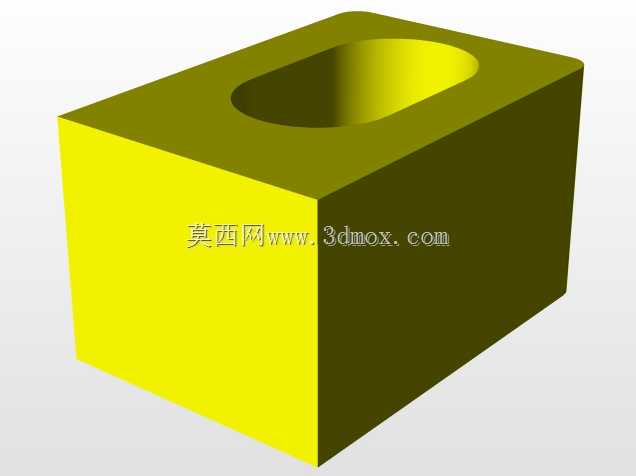

　　避免折弯作业时出现受力偏载导致的折边角度偏差。上部的作业平台采用多段拼接式型钢搭建，不同颜色的分段对应不同的功能区域：紫色段为待折弯板材的定位靠山区域，可根据折弯边的宽度需求调整靠山的固定位置，黄色段为板材承托平面，加工时将待折弯的金属板平放在该区域，对齐定位靠山后即可固定板材位置，红色段为折弯压合的受力区域，上方配套的两个手动压块可沿横向导轨滑动，根据板材的宽度调整压合点位置，转动压块上的手动锁紧杆即可将板材牢牢压在承托面上，避免折弯过程中板材出现窜动。装置的折弯动作完全依靠手动施力完成，不需要配套液压站、气缸这类动力元件，压合固定板材后，作业人员扳动折弯翻边结构即可将金属板沿压合线弯折至需要的角度，对于厚度1.

　　5mm以下的冷轧钢板、1mm以下的铝板或者镀锌板，单人即可完成折弯操作，厚度稍大的板材可两人配合施力，折边角度可通过靠山处的角度标识快速确认，不需要额外搭配角度尺反复测量，能有效提升小批量加工的作业效率。考虑到手动作业的施力特性，整个装置的受力部件均采用加厚型钢制作，立柱与上部平台的连接位置采用三角加强筋焊接，避免长期受力出现焊缝开裂或者结构变形，压块与板材接触的位置做了圆角处理，防止压合过程中在金属板表面留下压痕，影响加工件的外观质量。安装边界方面，整个装置的占地长度约1.2米，宽度约0.6米，高度约1.5米，不需要预留额外的设备维护空间，安装时只要保证作业面周围预留0.8米以上的操作空间，方便作业人员取放板材、调整压块位置即可，

　　对于场地面积有限的小型加工门店来说，这类装置的空间适配性极强。不同于大型折弯设备的复杂操作逻辑，这类手动折弯装置的结构非常直观，新入职的作业人员经过十几分钟的讲解就能独立操作，不需要专门的设备操作培训，日常维护也只需要定期在滑动导轨、锁紧螺杆的位置涂抹润滑脂，防止出现锈蚀卡滞的问题即可，没有复杂的电气、液压元件需要定期检修维护，长期使用的维护成本极低。在实际加工过程中，这类装置还可以根据加工需求更换不同的压合模条，比如加工圆弧折边时更换带圆弧槽的压条，加工直角折边时更换直角压条，不需要对主体结构做任何改动，就能适配多种不同的折弯加工需求，拓展了装置的适用范围。对于钣金加工的初学者来说，这类手动装置也是非常好的实训设备，能让操作者直观感受到金属板材折弯过程中的受力变形规律，理解折弯回弹、压合位置对折边精度的影响，为后续操作大型数控折弯设备积累实操经验。
