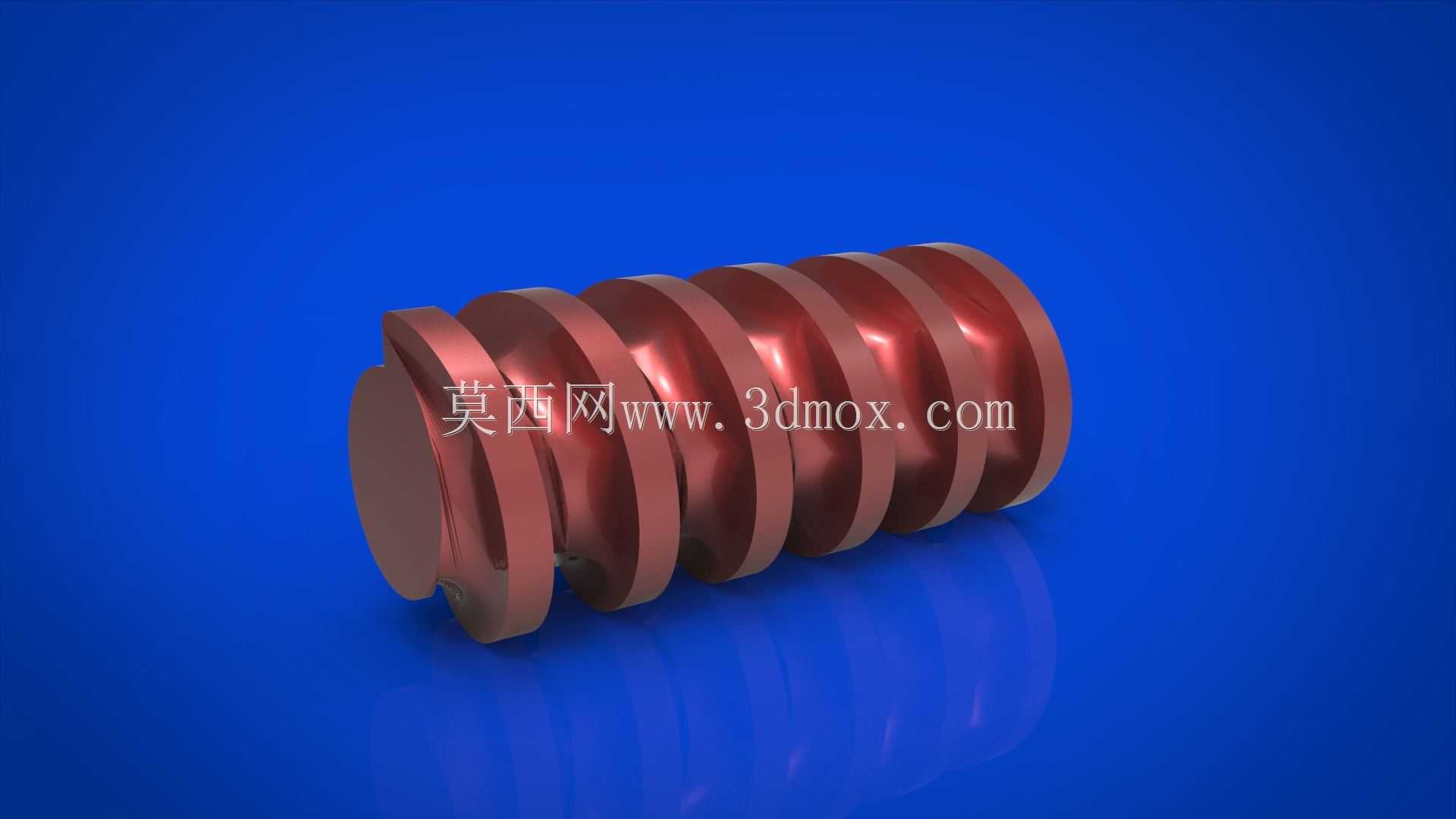

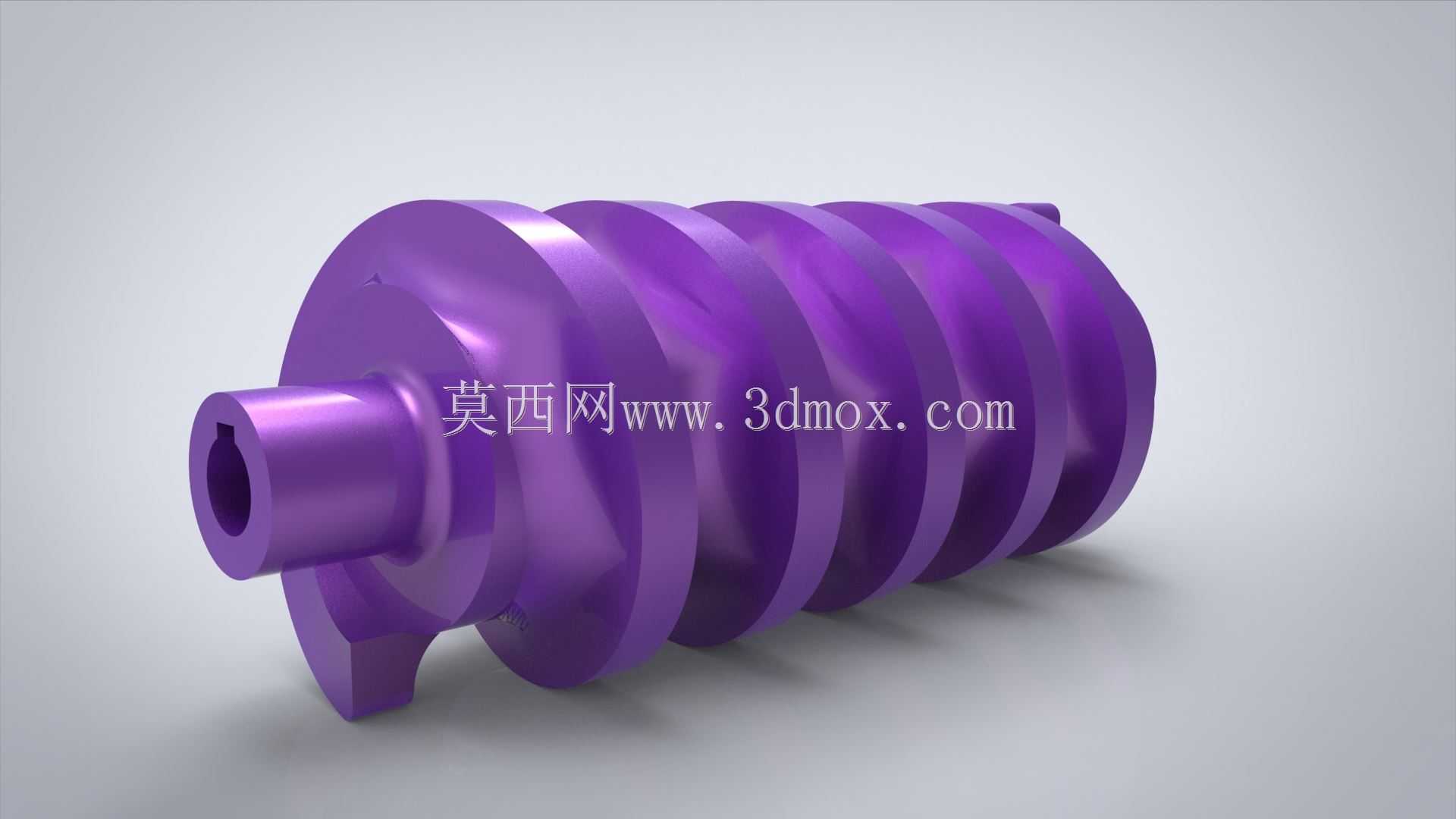

多圈螺纹传动蜗杆结构三维数模

　　在重载传动、精密分度以及大减速比动力传递场景中，蜗杆作为蜗轮蜗杆副的核心主动件，其齿形精度、同轴度以及螺纹升角的设计合理性，直接决定整套传动机构的运行平稳性、负载能力与反向自锁性能。本次建模的多圈蜗杆结构，采用阿基米德齿形设计思路，建模过程中优先保证齿面的连续螺旋曲面过渡，避免出现建模过程中常见的曲面断层、齿厚不均问题，确保后续导入有限元分析软件时，网格划分能够均匀覆盖齿面接触区域，准确模拟啮合过程中的接触应力分布。从实际应用场景来看，这类蜗杆常配套蜗轮使用在输送线的减速驱动单元、小型机床的进给传动机构、起重设备的自锁传动段以及自动化设备的精密分度模组中，区别于齿轮平行轴传动，蜗轮蜗杆副可实现空间交错轴的动力传递，

　　单级减速比可做到5-100，无需搭配多级齿轮组即可实现大扭矩低转速输出，同时当螺纹升角小于啮合副当量摩擦角时，机构可实现反向自锁，即只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性在起重、升降类设备中可省去额外的制动结构，大幅降低设备整体复杂度与制造成本。在设计思路层面，建模时首先确定蜗杆的分度圆直径，结合配套蜗轮的模数、中心距参数反推螺纹的导程与头数，本次建模的单头蜗杆结构，导程等于轴向齿距，螺旋升角控制在3.5度到5度区间，既保证传动效率维持在合理范围，又能满足反向自锁的使用需求。齿顶圆与齿根圆的过渡处采用0.2倍模数的圆角处理，避免热处理以及啮合传动过程中出现应力集中导致的齿根断裂问题，

　　蜗杆两端的轴颈结构按照标准轴承内圈配合尺寸设计，轴肩高度满足轴承安装的定位要求，同时预留出密封圈、轴端挡圈的安装槽位，确保装配时各标准件可直接匹配安装，无需二次修配。从安装边界尺寸来看，蜗杆的有效螺纹段长度需覆盖蜗轮的啮合齿宽，通常比蜗轮齿宽大出1-2个齿距，避免装配误差导致啮合时出现齿面脱开、局部受力过大的问题，两端支撑轴颈的同轴度公差在建模时按照IT7级精度设定，轴颈表面粗糙度要求控制在Ra1.6以内，减少轴承运转时的磨损与振动。建模过程中对螺旋曲面的曲率做了连续校验，确保每一圈齿的轴向齿厚、法向齿厚偏差控制在允许范围内，避免出现加工后齿侧间隙过大导致传动回差，或是间隙过小出现卡滞、运转发热的问题。在实际选型匹配过程中，

　　这类蜗杆的材质通常选用20CrMnTi做渗碳淬火处理，齿面硬度可达HRC58-62，芯部保持足够韧性，可承受交变载荷与短时冲击负载，对于低速轻载的应用场景，也可选用45号钢做调质处理，降低加工成本。建模时同步考虑了加工工艺的可行性，螺纹段的退刀槽尺寸符合车削加工的退刀要求，轴端的中心孔结构按照B型中心孔设计，方便磨削加工时的装夹定位，确保后续加工出的实物零件与数模尺寸一致，装配后可直接与配套蜗轮啮合，无需反复修配齿面。在传动性能层面，多圈连续的螺旋齿结构可保证啮合过程中始终有2-3个齿同时接触，齿面接触应力分布更均匀，相比单齿啮合的传动结构，承载能力可提升40%以上，同时啮合过程为连续的线接触过渡，传动过程更平稳，噪音更低，适合在对运行噪音有要求的自动化设备、办公机械以及家用传动装置中使用。建模时还对蜗杆的动平衡做了初步校验，由于蜗杆为轴对称回转结构，只要保证各段轴颈与螺纹段的同轴度，高速运转时不会出现过大的偏心振动，对于转速超过1500r/min的应用场景，可在轴端预留动平衡去重槽位，方便后续做动平衡校正。
