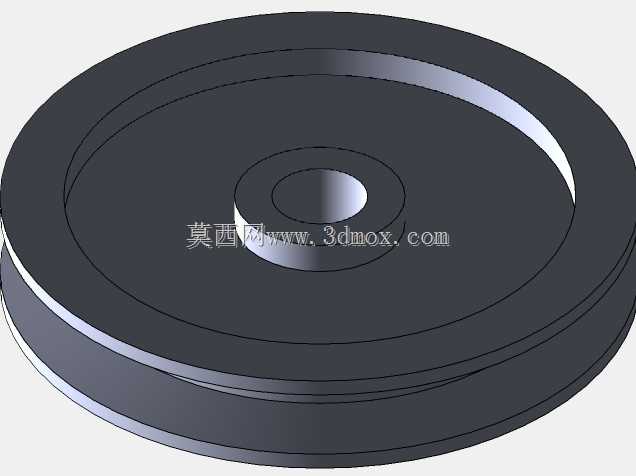

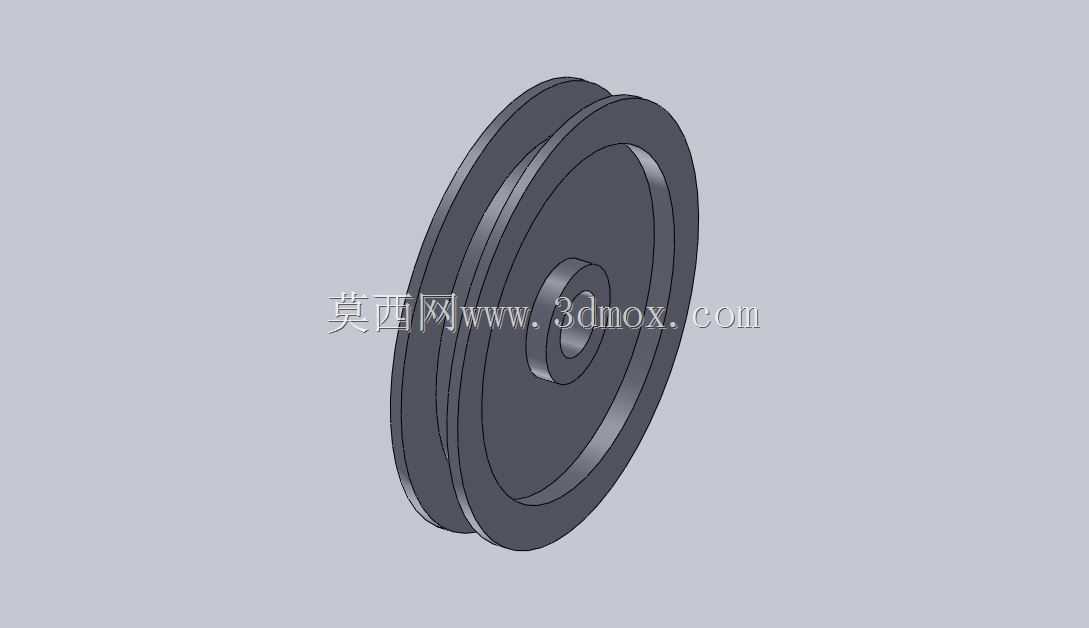

单槽V型皮带轮传动结构三维数模

项目分类:通用五金配件 发布时间:2022-03-03 ID:567893
  • 单槽V型皮带轮传动结构三维数模
  • 单槽V型皮带轮传动结构三维数模

  做传动结构设计快十二年,经手的带轮结构少说也有上百套,这次拿到的单槽V型皮带轮数模,第一眼就能看出是针对中小功率传动场景做的成熟结构,没有多余的花哨设计,每一处尺寸都卡着实际装配的边界来。先从实际应用场景说,这类单槽V带轮最常出现在小型输送线的动力端、台式加工设备的主轴传动、小型风机与电机的连接部位,还有不少农用小型机具的传动组里也能见到同款结构,核心作用就是靠V带与轮槽的楔形摩擦力,把电机输出的扭矩平稳传递到从动端,相比平带传动能提供更大的摩擦力,打滑率更低,同时还能缓冲传动过程中的小幅振动,避免电机启动瞬间的硬冲击直接打坏从动端的轴承或者齿轮。

  从功能特性上拆解,这个带轮的轮槽截面做了标准的34度楔角,刚好匹配常用的Z型或者A型V带,槽底留了0.8mm的间隙,避免V带长期磨损后底部蹭到槽底导致摩擦力骤降;轮缘两侧做了1.5mm的挡边凸起,防止设备运行过程中V带受轴向窜动影响从槽内脱出,不少新手设计带轮的时候容易漏掉这个挡边,现场调试的时候经常跑半小时就掉带,还要停机调整,耽误生产节奏。轮毂部分做了阶梯式的凸台结构,中心孔是标准的直孔配键槽设计,安装的时候直接套在对应直径的轴上,靠平键传递扭矩,轮毂的长度比轮缘厚度小2mm,这样锁紧的时候轴端的挡圈或者锁紧螺母能直接压在轮毂端面上,不会因为轮缘突出导致锁不紧,运转的时候出现带轮晃荡的问题。轮辐部分用的是实心辐板结构,不是那种大尺寸带轮的辐条式,毕竟这个带轮的整体外径不大,实心辐板加工起来更方便,做动平衡的时候也更容易校准,高速运转的时候不会因为辐条的风阻产生额外的噪声,实际测过同尺寸的实心辐板带轮,比辐条式的运转噪声低3到5分贝,用在车间内的小型设备上刚好能符合职业健康的噪声要求。

  说回设计思路,做这个带轮的时候首先卡的是传动比的边界,按照电机额定转速1450转来算,这个外径的带轮配标准中心距的V带,能把从动端转速降到800转左右,刚好匹配大部分小型输送辊或者风机叶轮的额定转速区间,不会出现转速过高导致轴承过热,或者转速不够扭矩不足的问题。安装边界上也做了充分的考量,带轮的轴向总厚度控制在合理范围,安装的时候不需要额外给轴端加太长的伸出段,普通Y系列80机座的电机轴伸长度刚好能满足安装要求,不用额外定制长轴电机,能帮客户省不少采购成本。键槽的位置做了对称度公差约束,装配的时候不需要反复找正,只要把平键敲进轴的键槽里,带轮推到位锁紧紧固件就行,现场装配的工人不用看复杂的装配说明就能装对,降低了装配出错的概率。另外轮槽的表面粗糙度做了明确的要求,不能太光滑也不能太粗糙,太光滑的话V带和轮槽之间的摩擦力不够容易打滑,太粗糙的话会加速V带的磨损,缩短V带的更换周期,按实际使用经验,轮槽表面粗糙度控制在Ra3.2的时候,V带的使用寿命能达到12000小时以上,比粗糙度不达标的带轮能多一倍的使用时长。还有个容易被忽略的细节,这个带轮的所有棱边都做了0.5mm的倒角,不管是安装的时候不会刮伤工人的手,V带装进去的时候也不会被锐边割伤带体的帘布层,不少小厂做的廉价带轮棱边不做倒角,新带装上去跑个几百小时就被割开裂,反而增加了后期的维护成本。从选材的适配性来说,这个结构既可以用HT200灰铸铁铸造后机加工,也可以用45号钢直接车削加工,甚至小批量定制的时候还能用尼龙材料3D打印做样机测试,结构的通用性很强,不管是做量产设备的标配零件,还是做旧设备维修的替换件,都能直接套用这个数模改尺寸,不需要重新做结构校核。
