欧标两圆插电源插头结构设计

　　这款两圆插结构的电源接插件，主要适配欧盟地区民用低压供电网络的取电场景，日常覆盖桌面办公电子设备、小型家用消费电器、便携式电动工具的供电接驳需求，是民用电气连接场景里应用频次极高的基础配件。从实际使用的边界条件来看，这类插头的插合端尺寸严格遵循对应区域的强制安规要求，两个圆柱形插销的中心距、插销直径、插销外露长度都有明确的公差约束，要保证插入对应制式墙面插座时，插销与插座内部导电夹片的接触面积足够，不会出现接触电阻过大导致的温升超标问题，同时插销根部的绝缘护套段要能在插合过程中避免人手误触带电部分，满足基础防触电要求。

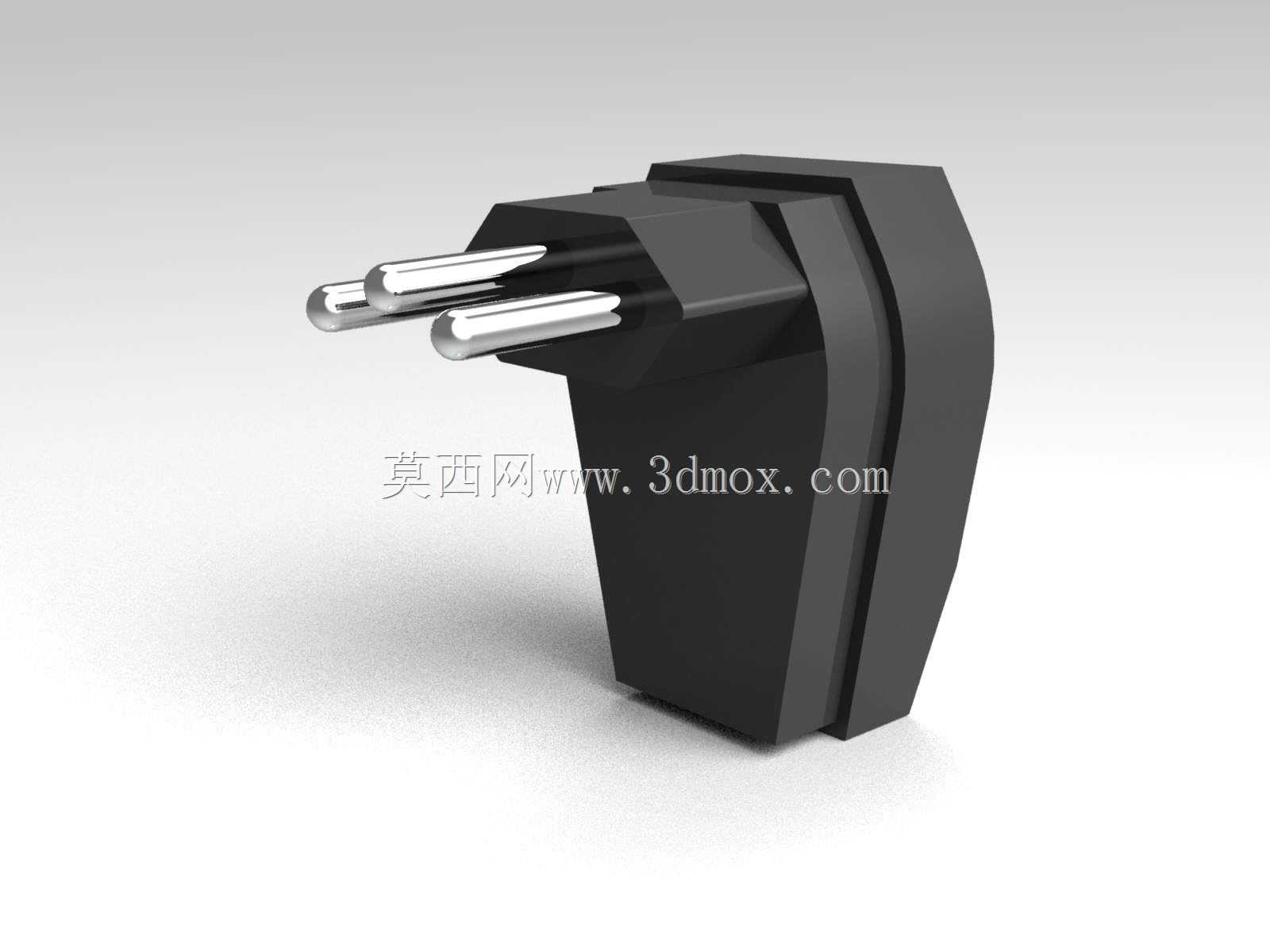

　　整体外壳采用弯折收窄的流线型造型，并非单纯的外观美化设计，核心是考虑墙面插座多联并排布置时的空间避让——常规家装场景里墙面插座多为86型面板，往往同时布置2-3个插座位，插头外壳的侧边做斜切收边处理后，相邻插座位不会被插头本体遮挡，能最大化利用面板上的所有接驳位，避免出现一个插头占用两个插座位的空间浪费问题。外壳的分模线沿插合方向的中面布置，上下壳体通过卡扣加超声焊接的方式实现密封，壳体壁厚控制在1.8-2.2mm区间，既满足日常插拔过程中的抗冲击强度要求，不会因为多次插拔受力出现壳体开裂，也能控制整体材料用量，兼顾成本控制。

　　内部结构设计上，插销与内部导线的连接采用压接加铆合固定的方式，插销尾部设置防退卡槽，压接导线后与壳体内部的定位筋完全贴合，能承受至少50N的轴向拉拽力不出现松脱，避免导线拉脱后触碰壳体造成漏电风险。插销的材质选用铜合金表面镀镍处理，兼顾导电性能与抗氧化能力，长期使用不会因为表面氧化层堆积导致接触不良，同时镀镍层的硬度高于纯铜，多次插拔后不会出现插销表面磨损变形，保证长期插合的稳定性。壳体材质选用阻燃级PC材料，阻燃等级达到V0级，即使内部出现异常温升，壳体也不会出现明火蔓延的情况，满足电气安全的强制要求。

　　从安装适配的角度看，这类插头的尾部出线口设置了锥形的应力释放结构，电源线从出线口引出后，允许一定角度的弯折而不会出现线芯折断的问题——日常使用场景里，插头插在墙面插座上时，电源线往往会因为家具摆放、设备位置的原因出现侧向拉扯，应力释放结构能将弯折力分散到线缆外被与壳体的接触段，避免线芯在出线口位置因为应力集中出现断芯，延长整体使用寿命。插头本体的整体厚度控制在合理区间，插合后突出墙面的尺寸不会过大，即使家具紧贴墙面摆放，也不会因为插头突出过多导致家具无法靠齐墙面，适配多数家装场景的空间约束。

　　在结构建模的过程中，需要重点关注插销与壳体的配合公差，插销与壳体安装孔的配合采用过渡配合，既保证插销不会在壳体内出现晃动，也不会因为配合过紧导致装配时出现壳体开裂。同时壳体内部的走线槽要预留足够的空间，能容纳0.75-1.0平方毫米的铜芯导线弯折布置，不会出现装配时导线被壳体挤压破皮的隐患。插销头部做圆角导正处理，插入插座时能自动导正位置，即使插合时存在轻微的角度偏差，也能顺利插入插座夹片，不会出现插销顶在插座面板上无法插合的问题。另外，壳体表面做细晒纹处理，插拔时手部与壳体的摩擦力足够，不需要施加过大的握力就能完成插拔操作，同时细晒纹表面不容易残留指纹和污渍，长期使用也能保持外观整洁。
