齿轮传动式流体泵结构三维设计作品

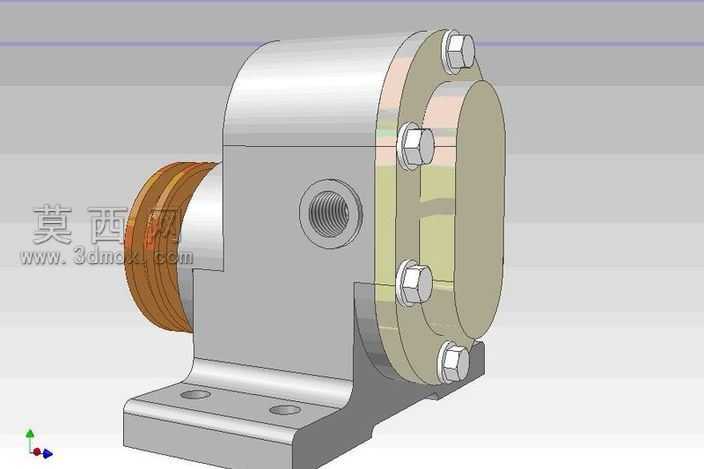

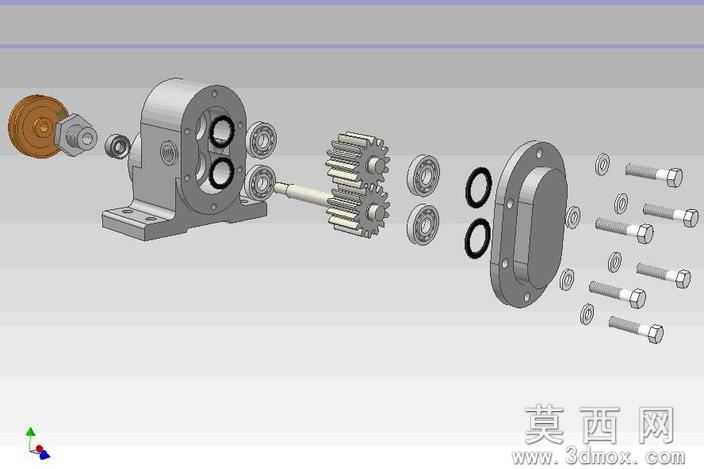

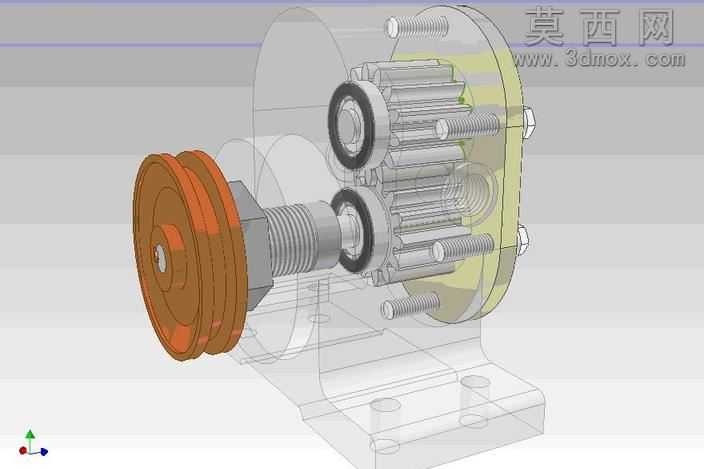

本作品为齿轮传动式流体泵的三维数字化设计成果，建模过程依托专业三维设计软件完成，全程遵循机械设计规范与装配逻辑，完整还原了齿轮泵的全部结构细节。建模阶段采用自底向上的设计思路，首先完成各个独立零件的参数化建模：针对泵体基座部分，精准绘制带安装孔的支撑底座轮廓，通过拉伸、切除特征完成基座的实体构建，对基座上的螺纹接口采用螺旋扫描特征生成真实的螺纹牙型结构，保证接口的尺寸精度符合管路连接的通用标准；针对泵腔主体部分，通过旋转、拉伸切除构建出容纳齿轮组的密闭腔体，腔体侧壁的螺栓过孔采用圆周阵列特征完成，保证四个紧固螺栓的孔位同轴度与位置度符合装配要求；针对端盖部分，精准绘制端盖的密封槽结构，预留密封件的安装空间，端盖与泵腔贴合的平面做平面度约束处理，保证装配后的密封性能；针对传动侧的带轮结构，通过旋转特征生成带轮基体，再通过切除阵列生成带轮的轮槽结构，还原带传动的连接形态；针对内部齿轮传动组件，通过参数化齿轮建模生成相互啮合的齿轮副，严格控制齿轮的模数、齿数、压力角参数，保证齿轮啮合的传动比准确，无干涉问题。材质与渲染阶段，针对不同零件赋予匹配的工业材质：泵体、端盖、基座等壳体类零件赋予铸铝材质，调整材质的粗糙度与金属反光参数，还原铸造铝合金零件的哑光金属质感；紧固螺栓、螺母等标准件赋予镀锌钢材材质，添加轻微的镀层反光效果，还原标准紧固件的外观特征；传动带轮赋予铜合金材质，调整材质的暖色调金属光泽，区分铜质零件与铝质壳体的视觉差异；密封垫片类零件赋予橡胶材质，调整材质的漫反射参数与低反光属性，还原橡胶密封件的哑光质感。装配阶段严格按照实际机械装配流程添加配合约束：基座与泵腔主体添加重合、同轴心约束保证连接定位，端盖与泵腔之间添加贴合面重合约束，螺栓与螺栓孔添加同轴心、端面贴合约束，齿轮轴与泵腔轴承位添加同轴心、旋转自由度约束，带轮与输入轴添加同轴心、键连接限位约束，全程进行干涉检查，确保所有零件装配后无运动干涉、无配合冲突。整体设计完整呈现了齿轮泵的工作结构：动力通过带轮输入，带动内部啮合齿轮旋转，通过齿轮齿槽的容积变化实现流体的吸入与加压输出，侧方的螺纹接口作为流体的进出通道，底部的安装基座用于将泵体固定在设备机架上，端盖通过螺栓紧固实现泵腔的密封，整体结构紧凑，传动逻辑清晰，可用于机械原理教学、泵类产品设计参考、虚拟装配演示等场景，建模过程中所有特征均保留参数化编辑属性，可根据实际工况需求调整齿轮参数、泵腔容积、接口尺寸等设计参数，具备较强的工程实用参考价值。
