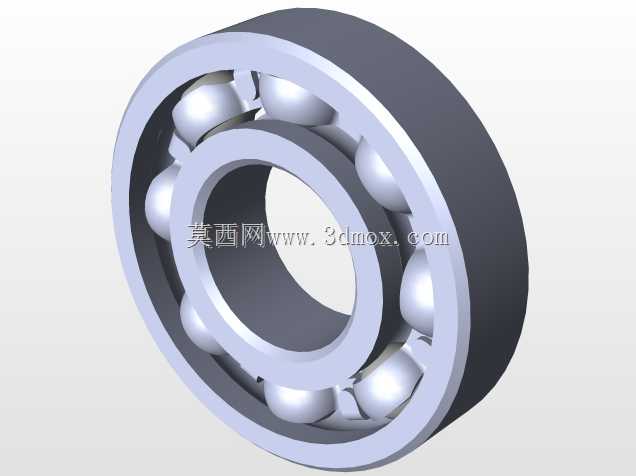

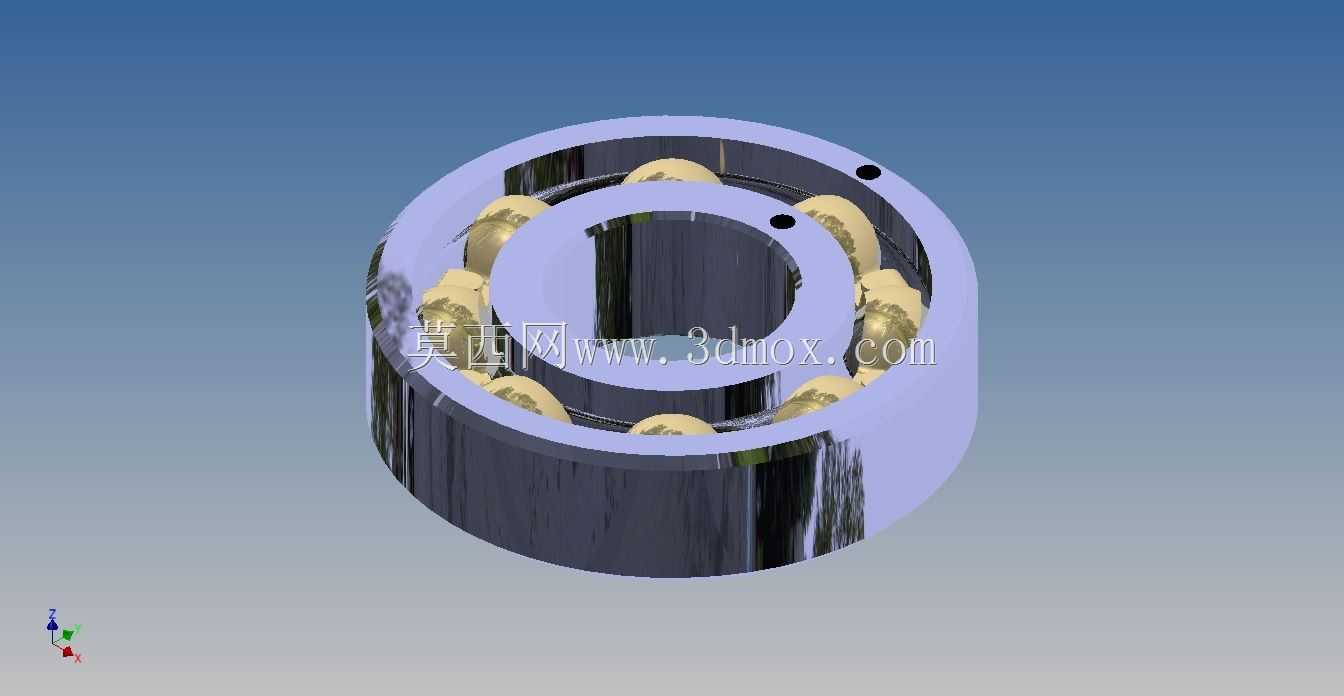

剖视展示结构的滚动轴承三维设计

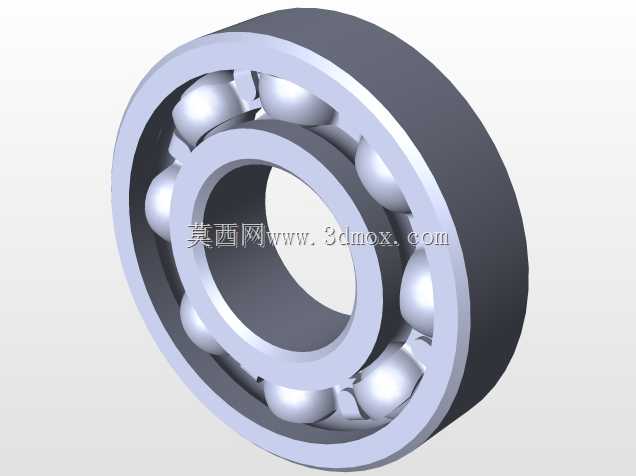

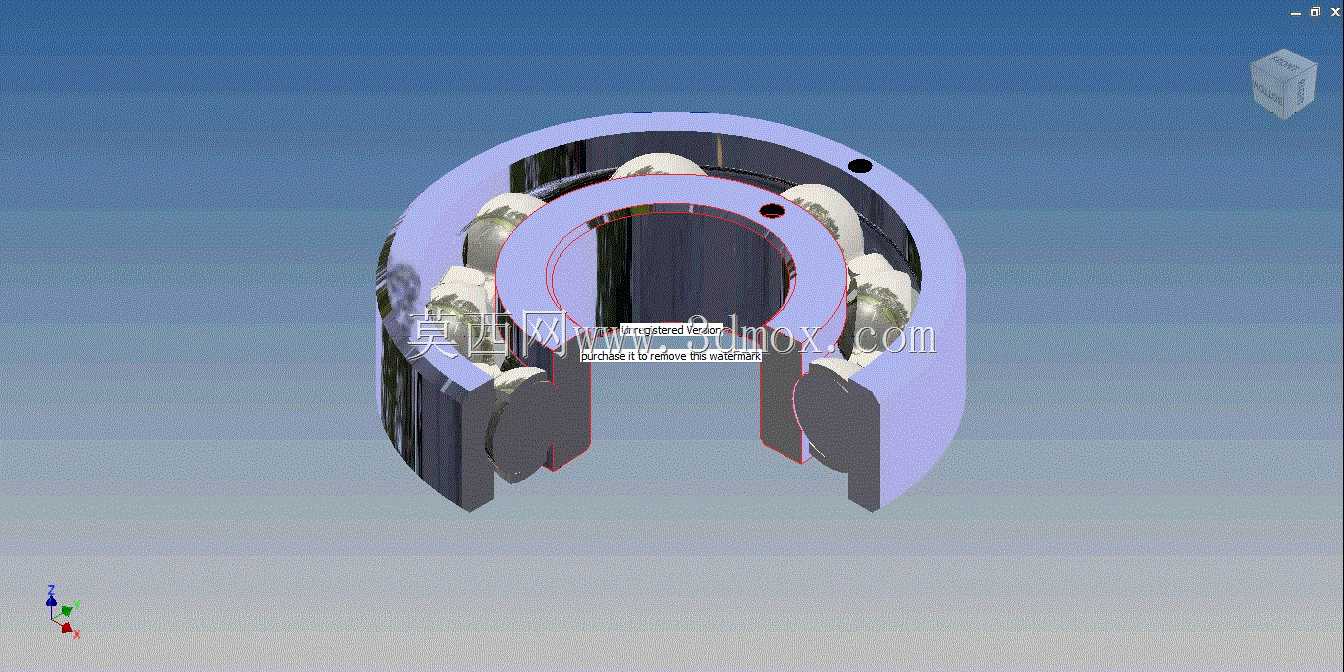

　　在各类旋转传动设备的结构设计环节，轴承作为核心支撑部件，其内部装配关系、滚道与滚动体的配合精度，直接决定了整套传动系统的运行稳定性与服役寿命。本次呈现的四分之三剖视结构轴承设计，核心目的就是打破完整外壳的视觉遮挡，让结构设计、设备选型的从业者能直观观察到轴承内部各零件的装配逻辑，不用反复拆分装配体就能理清各部件的位置约束与配合关系。从实际应用场景来看，这类轴承广泛覆盖电机输出端、机床主轴、输送机辊筒、泵类转子支撑等需要承载径向载荷与少量轴向载荷的旋转工位，不同工况下对轴承的游隙、密封结构、保持架形式的要求差异极大，通过剖视结构的三维呈现，能快速比对内部结构是否匹配目标工况的需求，减少选型阶段的反复试错成本。从设计思路层面来说，

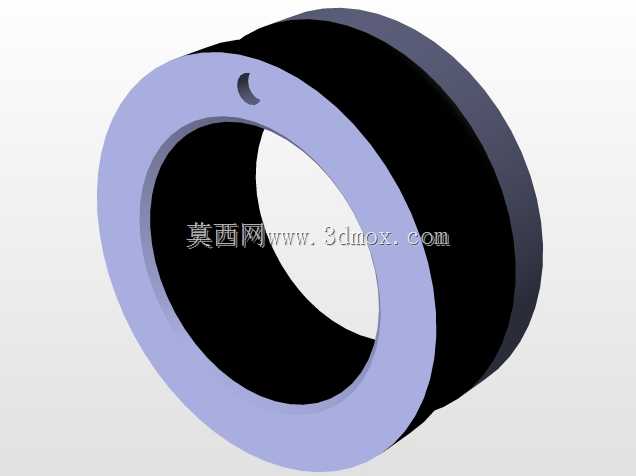

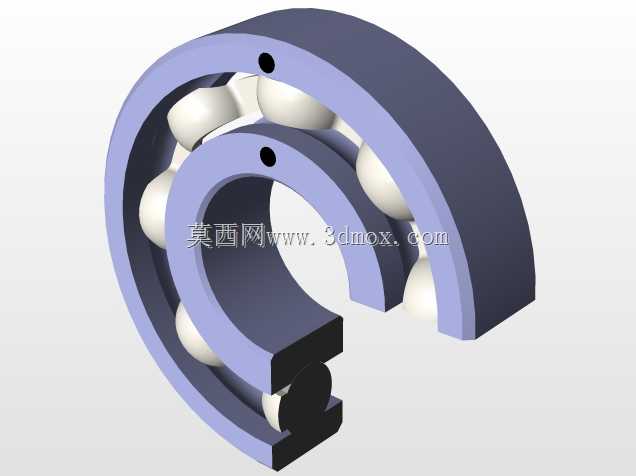

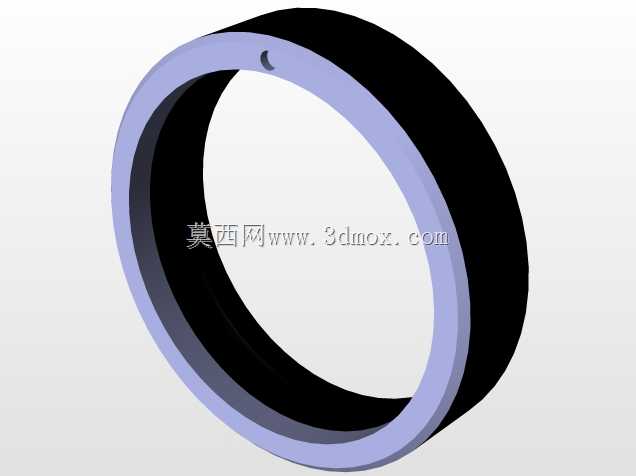

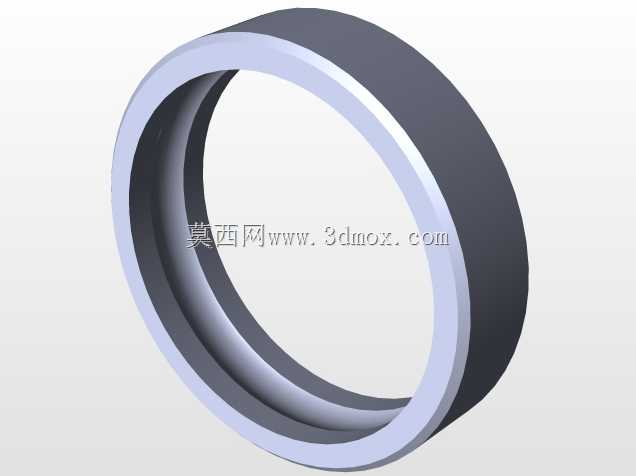

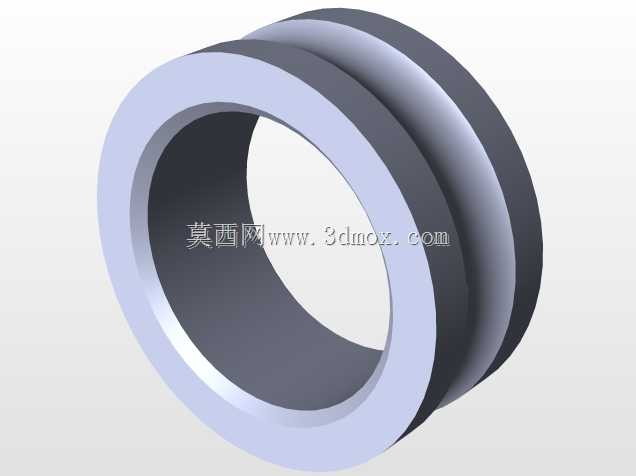

　　做四分之三剖视的处理并非随意切割，而是严格遵循机械制图的剖视规范，剖切面避开滚动体的中心承载区，同时完整保留外圈、内圈、滚动体、保持架四个核心零件的完整装配关系，既不破坏核心承载结构的展示逻辑，又能清晰呈现内部滚道的曲率设计、滚动体的排布间距、保持架的兜孔结构。在外形尺寸与安装边界的设计上，该轴承的外径、内径、宽度尺寸均遵循通用深沟球轴承的尺寸系列规范，安装时的轴肩定位高度、轴承座孔的配合公差带都符合常规机械设计的标准要求，外圈与轴承座孔采用基轴制过渡配合，内圈与旋转轴采用基孔制过盈配合，能保证运转过程中内外圈不会出现相对蠕动。从功能特性来看，剖视结构能直观展现滚动体与内外滚道的接触角，

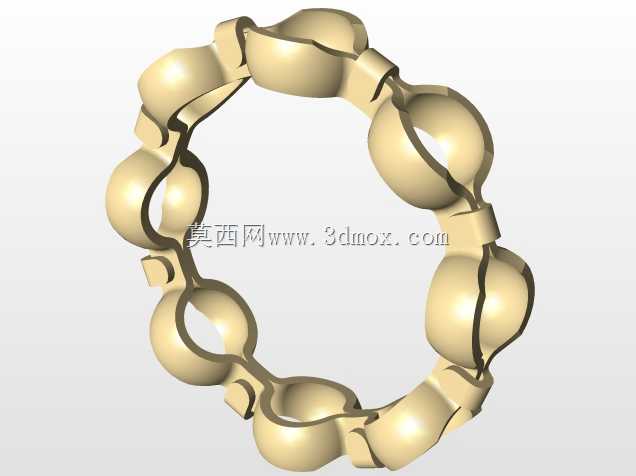

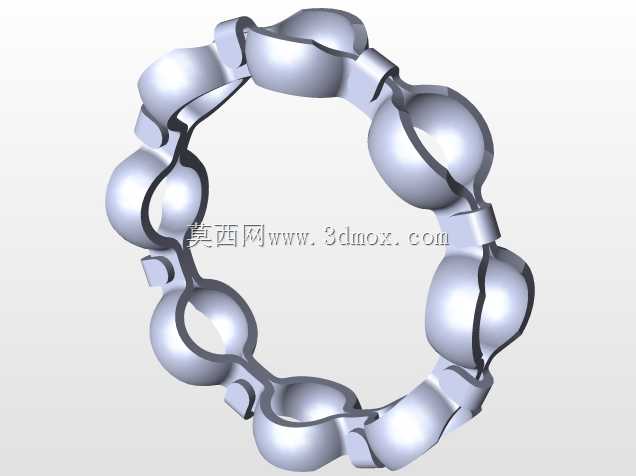

　　帮助设计人员判断该轴承的承载方向——这类向心球轴承主要承受径向载荷，同时能承受一定限度的双向轴向载荷，在轴出现少量热伸长时，可通过轴向游隙进行补偿，避免出现卡滞问题。保持架的结构设计采用浪形冲压保持架，兜孔与滚动体之间留有合理间隙，既能保证滚动体均匀分隔，避免滚动体之间直接接触产生摩擦磨损，又能储存少量润滑脂，在长期运转过程中持续为滚动接触部位提供润滑，降低运转温升。在实际建模过程中，各零件的配合约束完全按照实际装配逻辑设置：滚动体与内外滚道之间设置相切约束，保持架兜孔与滚动体之间保留合理的装配间隙，内外圈的同轴度公差严格控制在标准范围内，保证模拟运转时不会出现干涉问题。做这类剖视模型的实际价值，在于面向教学、选型、结构校核场景时，

　　不需要拆解完整轴承就能快速讲解内部结构，比如在设备维护培训中，可以通过这个模型直观展示轴承失效的常见位置——滚道点蚀、保持架断裂、滚动体磨损等问题的发生区域，帮助维护人员快速理解故障产生的机理；在新产品设计阶段，设计人员可以直接参考该模型的内部结构，调整轴承的尺寸系列、密封结构形式，匹配不同转速、载荷、工况环境的使用需求，不用从零开始搭建每个零件的模型，大幅提升结构设计的效率。需要注意的是，这类剖视模型仅用于结构展示与设计参考，实际生产加工时仍需对照对应的轴承标准规范，核对尺寸公差、形位公差、材料热处理要求等技术参数，保证加工出的零件满足实际使用的强度与精度要求。
