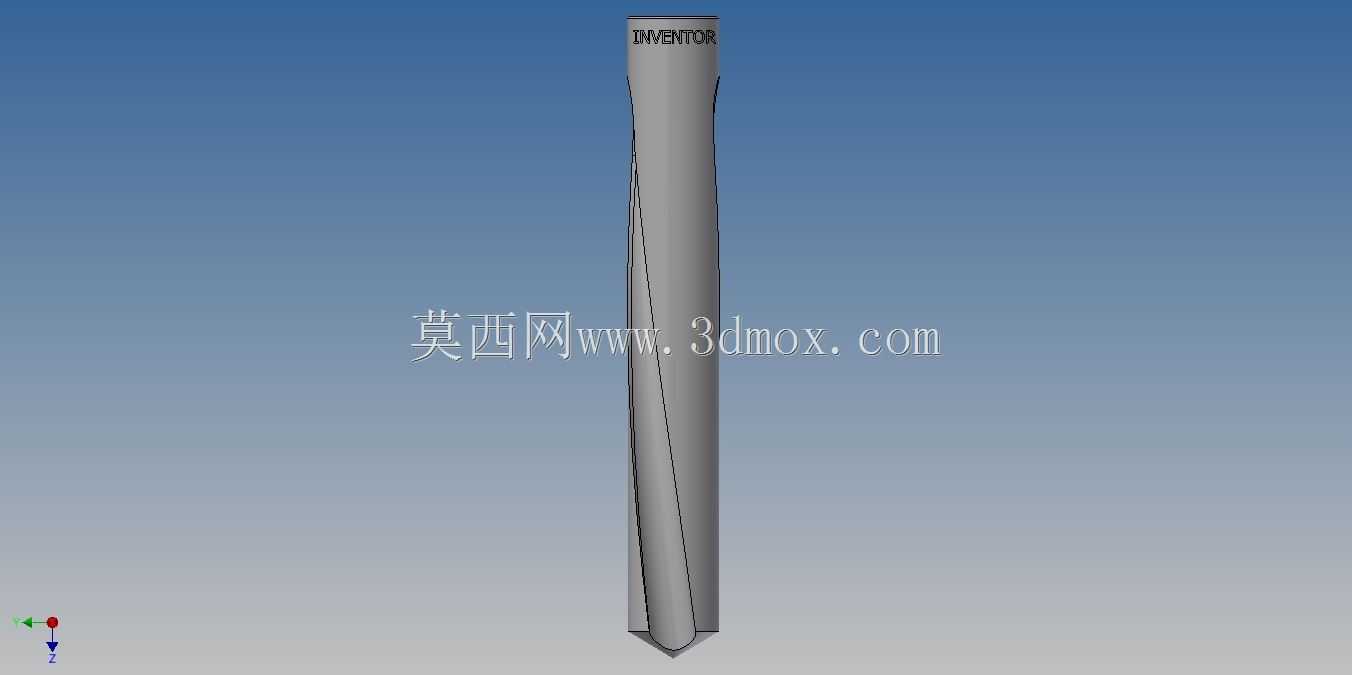

工业加工用螺旋槽直柄钻孔刀具结构

　　在常规金属切削加工场景里，孔加工占所有机加工工序的三成以上，这类直柄螺旋槽钻孔刀具是车间里最常用的孔加工耗材，不管是普通台式钻床、立式加工中心还是手摇进给的台钻工位，都能见到这类刀具的身影。从实际加工需求出发，这类刀具的设计首先要兼顾排屑顺畅度与刀体刚性，螺旋槽的螺旋角选取直接决定了切屑的排出方向，加工塑性金属材料时，偏大的螺旋角能让切屑顺着槽道顺利向上排出，避免切屑堵塞在孔壁和刀体之间刮伤已加工表面，要是加工脆性材料比如铸铁，螺旋角可以适当收小，保证刀体的抗扭强度，避免进给时刀体折断。直柄的结构设计是为了适配绝大多数通用钻夹头的装夹范围，不需要配套专用的变径套就能快速装夹，换刀时只需要松开钻夹头的三爪就能完成拆卸，

　　适合小批量多品种的加工工位，减少换刀辅助时间。刀体的工作部分分为切削段和导向段，端部的切削刃承担主要的钻削进给负荷，两个主切削刃的对称度直接影响钻孔的位置精度，要是两刃角度不对称、长度不一致，钻削时会出现单边受力让孔位偏移，甚至把孔径钻大超出公差范围。导向段的刃带在钻削过程中紧贴孔壁，起到引导刀具进给方向的作用，同时能减少刀体和孔壁的摩擦面积，降低钻削时的进给阻力。从安装边界来看，这类直柄刀具的装夹深度需要控制在柄部长度的三分之二以上，要是装夹长度过短，重进给时容易出现刀柄打滑，甚至刀具从夹头中甩出造成安全隐患；装夹时还要保证钻夹头的端面和刀具轴线垂直，避免刀具装夹后出现径向跳动，导致钻孔时出现扩孔、孔壁粗糙度超差的问题。

　　在实际生产应用里，这类刀具可以完成不同材料上的通孔、盲孔加工，配合不同的切削参数，能适配碳钢、铝合金、铜合金甚至部分非金属材料的钻孔需求，加工铝合金时可以适当提高转速加大进给量，配合专用的切削液避免铝屑粘在切削刃上形成积屑瘤，影响加工表面质量；加工不锈钢这类难加工材料时，要适当降低转速，采用间歇进给的方式，让切屑能及时断裂排出，避免刀具过热退火降低使用寿命。刀体的槽型打磨精度也会直接影响使用体验，光滑的槽壁能减少切屑排出时的阻力，要是槽壁有加工残留的凸起，切屑经过时容易被卡住，堆积在孔底造成钻头闷断。很多一线操作师傅在使用这类刀具前，都会先检查切削刃的磨损情况，要是主切削刃出现崩缺或者磨损带超过0.2mm，就会先在砂轮机上修磨刃口，

　　保证切削时的锋利度，修磨时还要保证两个主切削刃的顶角一致，横刃的长度要适当修短，减少轴向进给的抗力，尤其是在小直径钻孔加工时，横刃过长会导致轴向力过大，很容易把细直径的刀体折断。从结构设计的细节来看，刀体的芯厚从切削端向柄部逐渐递增，这种变芯厚的设计能在保证排屑槽有足够空间的前提下，提升刀体整体的抗扭刚性，越靠近柄部的位置芯厚越大，能承受更大的进给扭矩，避免钻削过程中刀体从槽根位置断裂。很多新手建模的时候容易忽略这个变芯厚的细节，把整个刀体的芯厚做成统一尺寸，要么排屑槽空间不够排屑不畅，要么刀体刚性不足容易折断，完全不符合实际生产的使用需求。在装配适配性上，直柄的直径公差一般取h6的精度等级，既能保证顺利装入标准钻夹头，又不会因为间隙过大出现装夹偏心的问题，要是柄部直径公差偏大，装夹时三爪受力不均匀，高速转动时刀具的径向跳动会直接传递到孔壁上，加工出来的孔会出现失圆、位置偏移的问题。这类刀具在日常存放时也要注意避免切削刃和其他金属物件磕碰，一旦刃口崩缺，就算重新修磨也很难恢复原有的切削精度，尤其是加工高精度孔位的时候，崩缺的刃口会直接在孔壁留下加工刀痕，达不到图纸要求的粗糙度标准。
