多环框架式机械陀螺仪运动结构

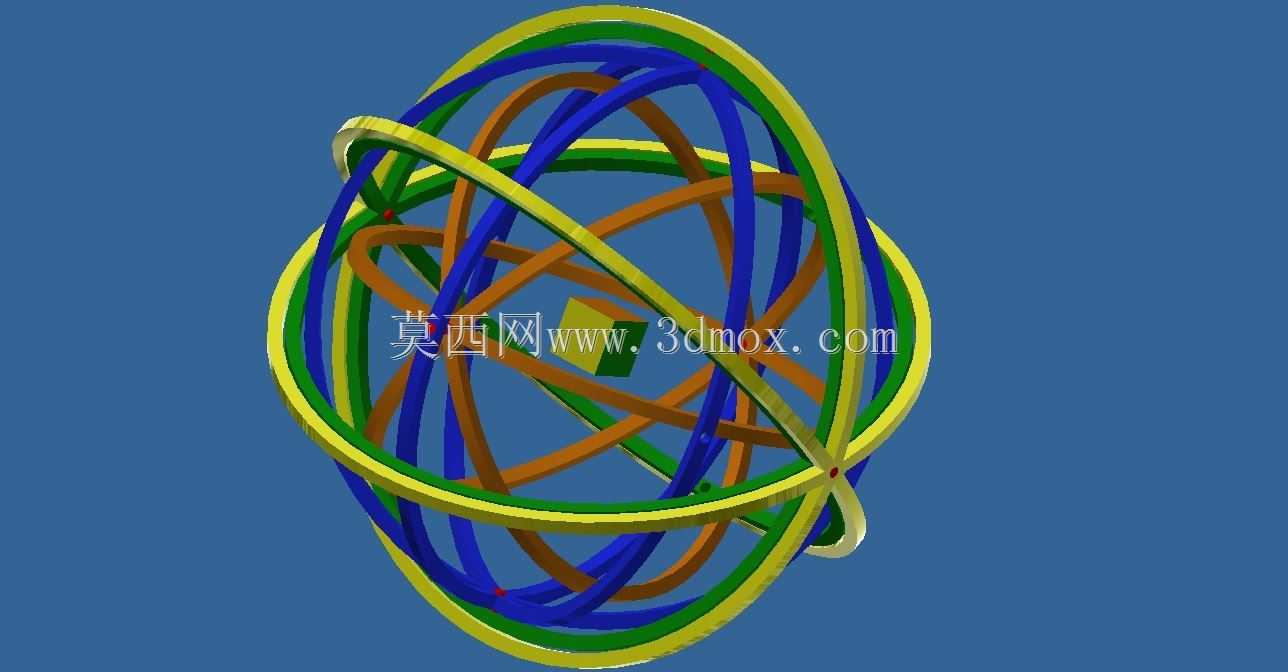

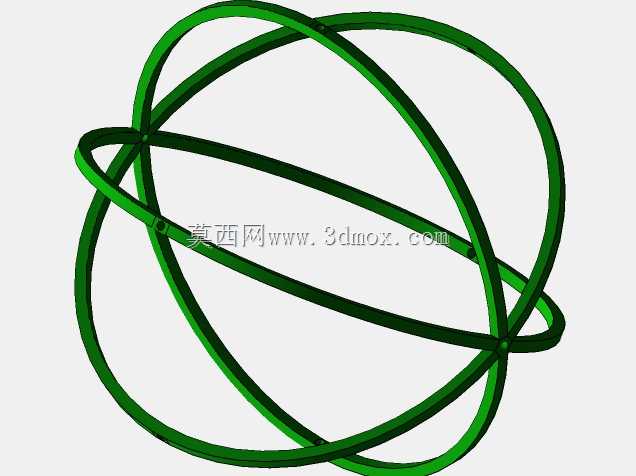

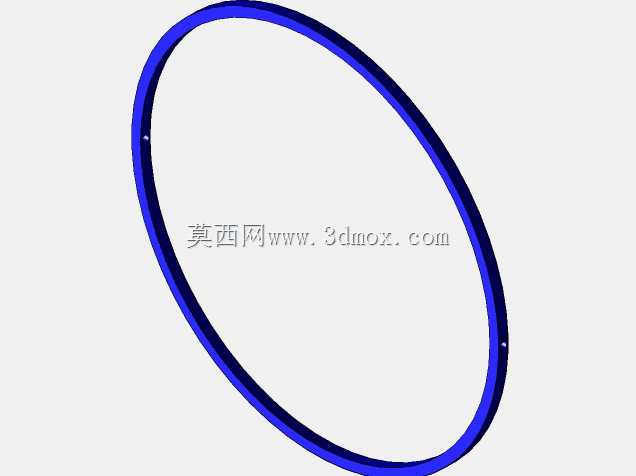

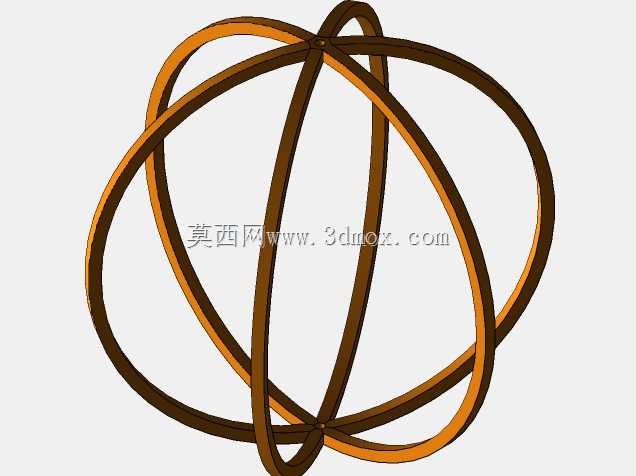

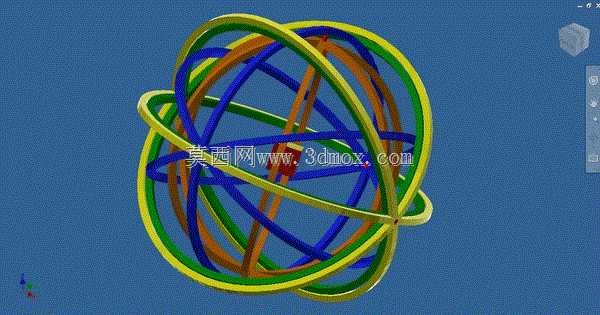

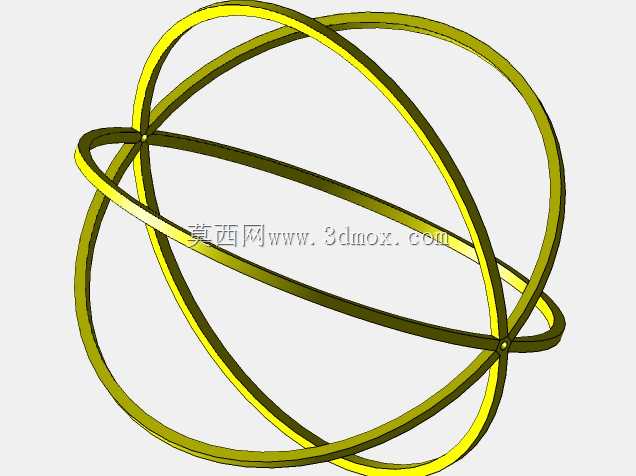

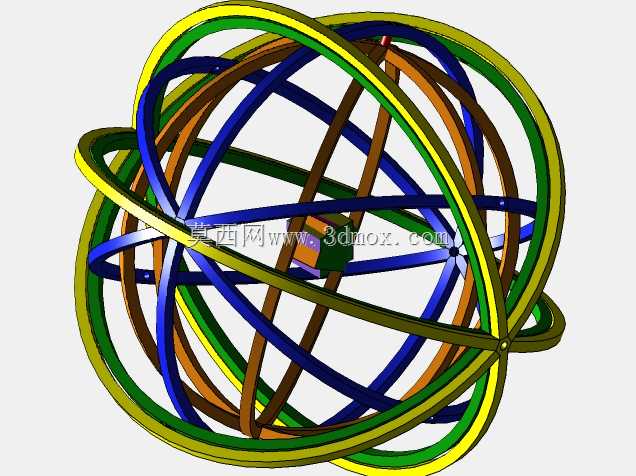

　　这套多环嵌套的机械结构，核心是依托角动量守恒原理实现姿态稳定的机械陀螺仪核心运动组件，最早在航海惯导、航空姿态指示场景中承担核心姿态基准作用，即便在当下MEMS惯性器件普及的阶段，这类纯机械结构的陀螺仪依旧在高精度惯导平台、教学演示教具、精密稳定平台领域有不可替代的应用价值。从结构设计逻辑来看，整套机构采用多层正交环架嵌套布局，最内层为高速回转的转子安装位，向外依次嵌套三层可独立转动的框架环，每一层环架的回转轴都与相邻层保持空间垂直，通过多组精密枢轴连接，保证转子在空间中拥有三个转动自由度，无论外部基座如何发生角度倾斜，高速旋转的转子都能依托角动量保持自转轴的空间指向稳定，外层环架会随基座姿态变化产生相对转动，

　　通过环架上的角度拾取结构就能输出载体的姿态偏角数据。实际应用中，这类结构常被安装在需要稳定姿态基准的设备内部，比如舰船的罗经平台、航空地平仪的核心机芯，部分精密光学稳定平台也会采用类似的多环架结构作为稳定核心，用来隔离载体的振动与姿态扰动，保证光学器件的指向稳定。设计这套结构时，首先要保证各层环架的转动互不干涉，每一层环的回转半径都经过精准核算，外层环的内径要大于内层环的最大回转外径，避免环架在大角度偏转时发生结构碰撞，各枢轴的安装位置要严格保证同轴度与正交度，一旦轴系出现角度偏差，就会导致陀螺仪产生漂移误差，直接影响姿态测量的精度。从安装边界来看，整套结构的最外层框架设置有统一的安装基准面，可通过法兰或定位销固定在设备的基座上，

　　安装时需要保证最外层框架的基准面与载体的基准坐标系对齐，减少初始安装误差带来的测量偏差；各层环架的截面采用等强度的环形截面设计，在保证结构刚度的前提下尽可能降低环架自身重量，减少环架转动惯量对转子稳定精度的影响，枢轴位置搭配有低摩擦的精密轴承，降低转动过程中的阻尼，保证环架可以灵活跟随姿态变化转动，避免卡滞带来的姿态测量滞后。不同于电子类惯性器件，这类纯机械结构的陀螺仪抗干扰能力更强，在强电磁干扰、极端温度环境下依旧可以稳定工作，部分用于地质勘探的钻井测斜设备中，也会采用加固版的这类机械陀螺结构，适应井下高温、强振动的恶劣工况。结构的各环架之间预留有足够的走线空间，可在环架上安装角度传感器、导电滑环等配件，

　　用来传输转子的驱动信号与角度检测信号，不会因为环架的连续转动出现线缆缠绕的问题。在教学演示场景中，这类结构可以直观展示角动量守恒、进动性、定轴性等物理特性，帮助学习者理解惯性导航的基础原理，演示用的模型通常会适当放大环架尺寸，搭配不同颜色的环架区分不同的转动自由度，更直观展示各层环的运动关系。实际工程应用中，这类结构的转子通常会搭配高精度的动平衡校正，减少高速旋转时的振动，环架材料多选用轻质高强度的合金材料，降低自身重量带来的附加力矩，各枢轴的摩擦力矩会严格控制在极小的范围内，避免摩擦力矩导致转子自转轴产生漂移，影响长期工作的精度。整套结构的运动逻辑清晰，各层环的转动范围经过限位设计，避免过度转动导致内部走线或传感器损坏，同时在环架的极限转动位置设置有缓冲结构，减少转动到极限位置时的冲击，保护精密轴系不受损伤。
