230KV反向垂直高压开关结构设计

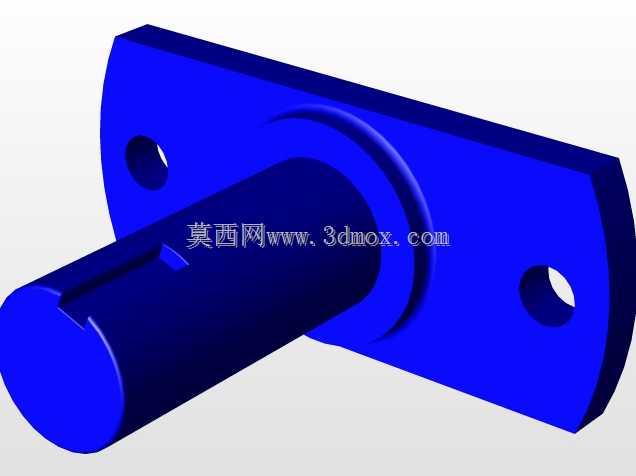

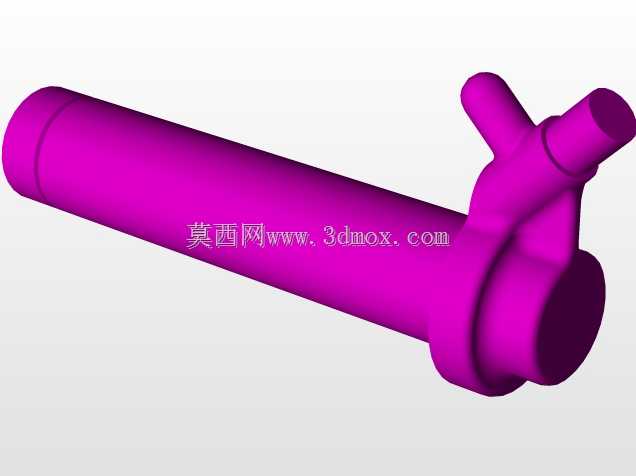

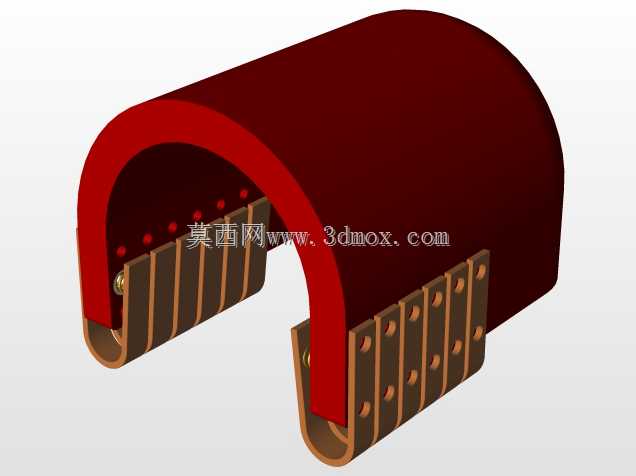

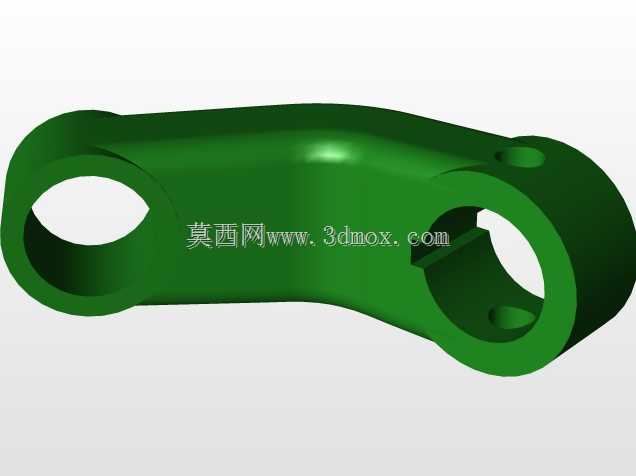

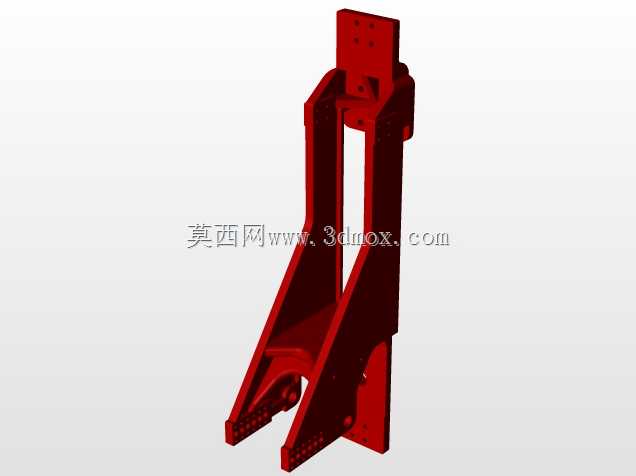

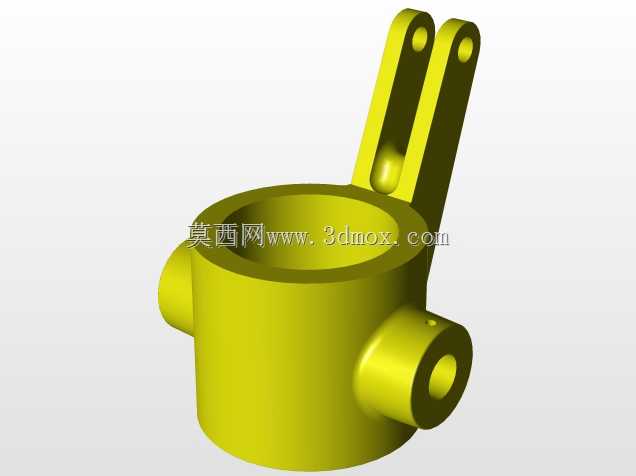

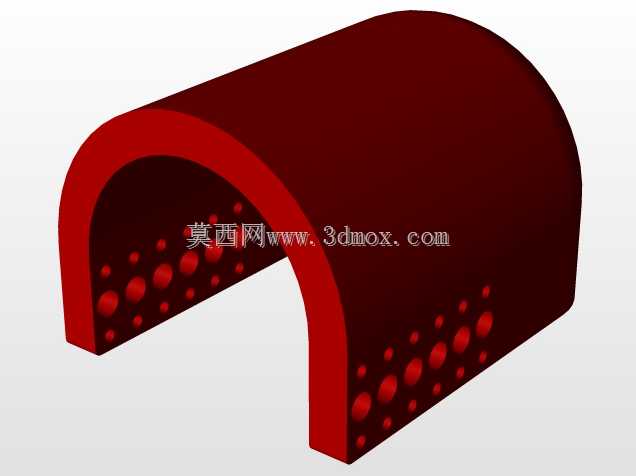

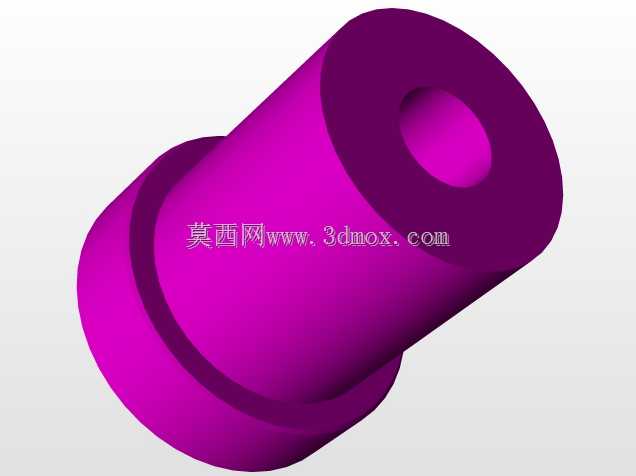

　　在高压输配电系统的户外变电站、开关站场景中，这类230KV等级的反向垂直开关承担着线路分段、故障隔离、检修接地的核心作用，区别于常规水平布置的隔离开关，反向垂直结构的设计初衷是解决狭小站区的空间排布矛盾——当站内母线采用垂直分层架设、水平方向预留操作空间不足时，动触头沿垂直面反向回转的运动轨迹，能在完成额定开距的前提下，将设备水平方向的安装占地压缩近40%，尤其适配老旧站改造、山地紧凑型变电站这类空间受限的应用场景。从结构功能来看，该开关的绝缘支柱采用斜向布置的长杆环氧浇注件，底部通过铸造支座固定在预埋槽钢基础上，支座内部集成了传动拐臂与操作轴连接接口，可适配手动操作机构、电动弹簧机构两种驱动方式，动触头侧的导电杆采用紫铜镀银工艺，

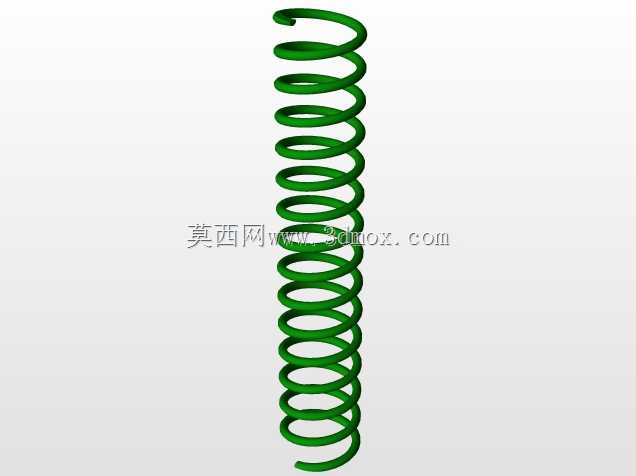

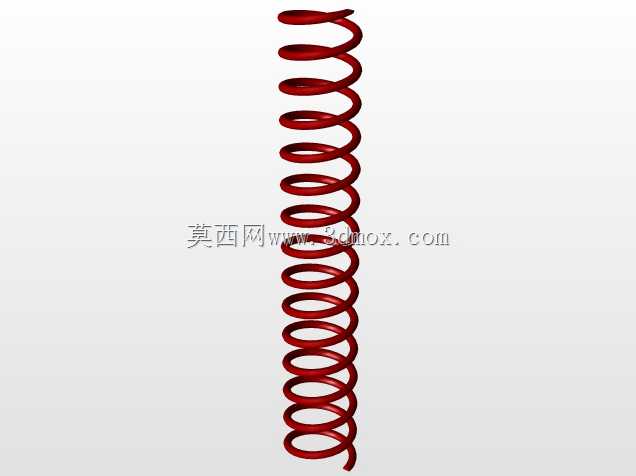

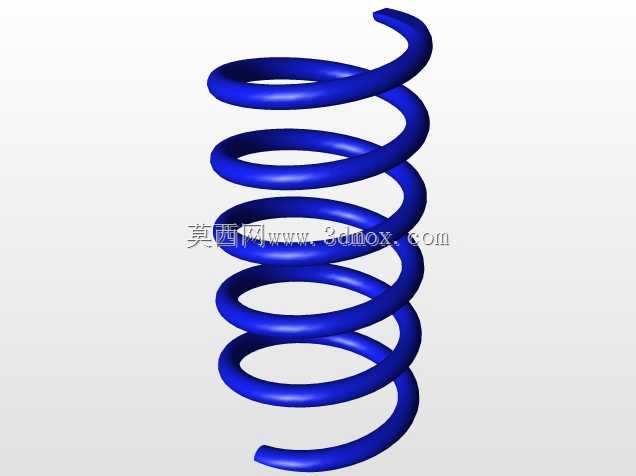

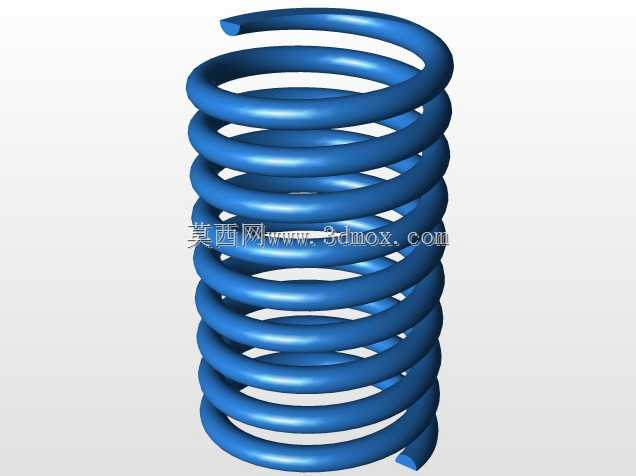

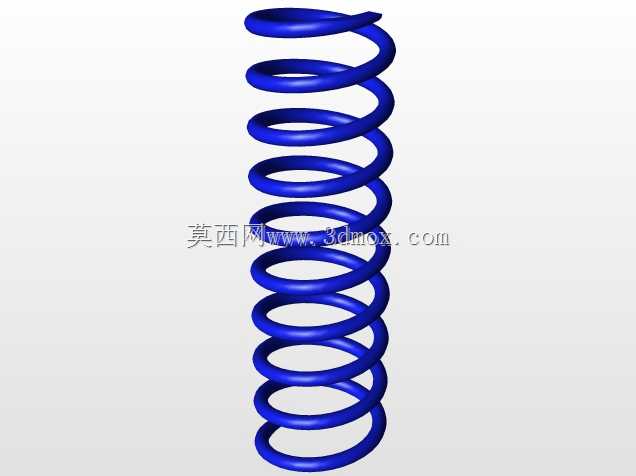

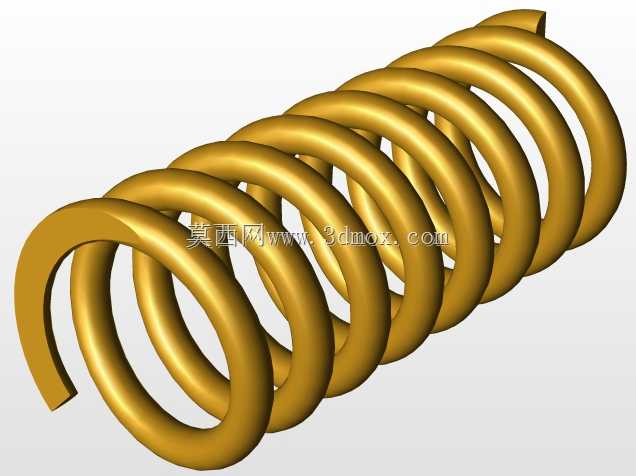

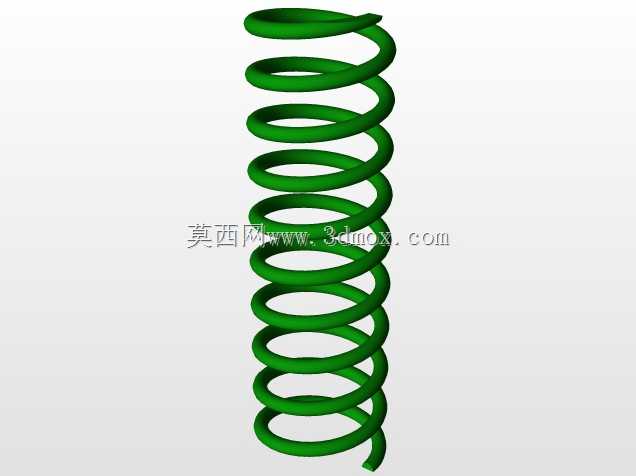

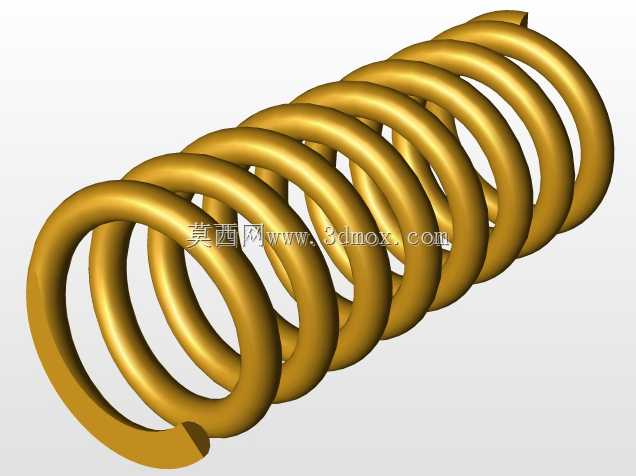

　　接触压力通过内置的碟簧组恒定控制，在230KV额定电压下能满足额定电流下的温升要求，同时具备10KA短时耐受电流的动热稳定能力，反向运动的结构设计让触头分闸后形成的垂直断口清晰可见，能为运维人员提供直观的电气隔离判断依据，避免带负荷拉合的误操作风险。设计过程中首先要明确安装边界的约束条件：设备底部安装孔的中心距需匹配常规220KV等级设备的基础预留尺寸，保证改造项目无需重新浇筑基础；斜向绝缘支柱的倾斜角度经过反复校核，既要保证动触头合闸时与静触头的对中精度，也要避免分闸状态下导电杆对下方运维通道的安全距离不足，带电部分至接地构件的最小空气间隙严格控制在1.8米以上，满足高压配电装置的设计规范要求。

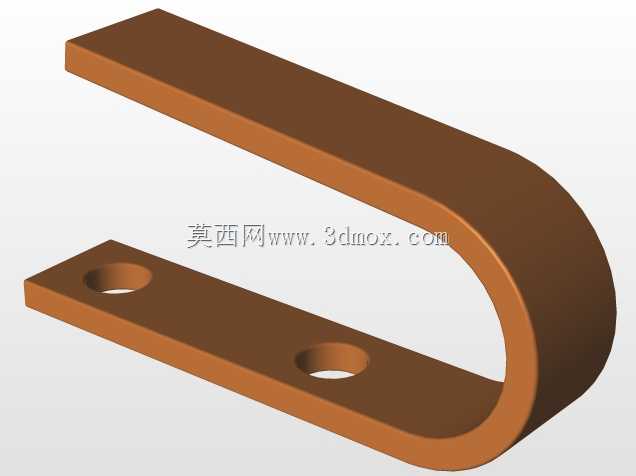

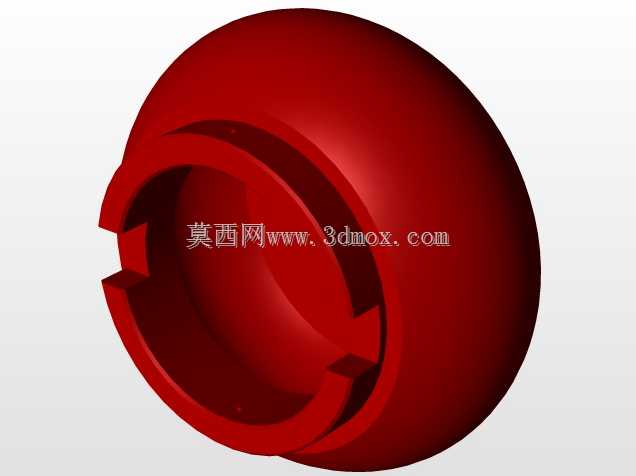

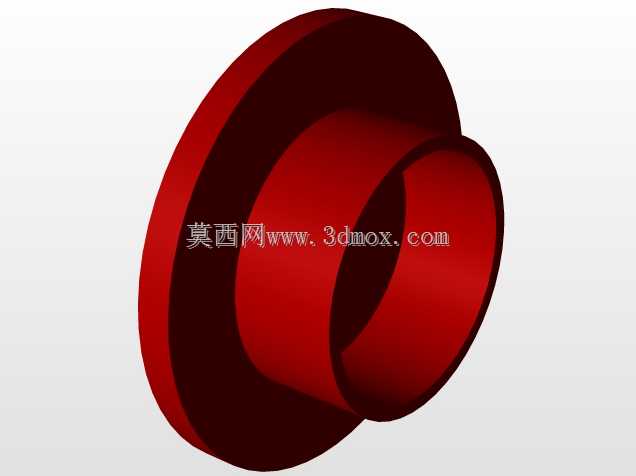

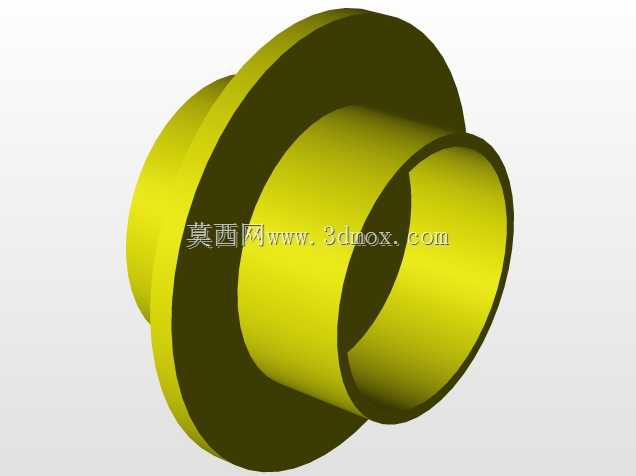

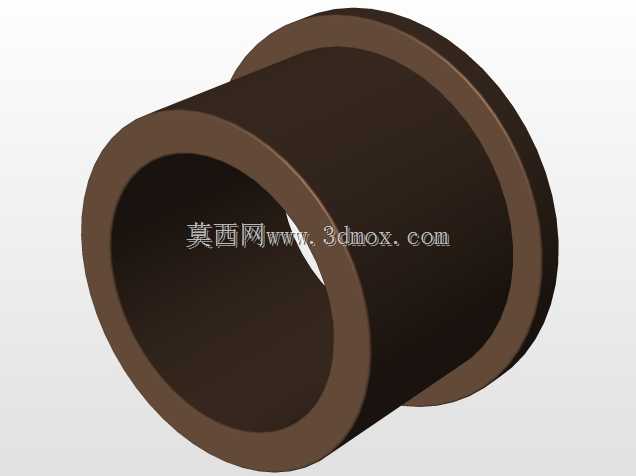

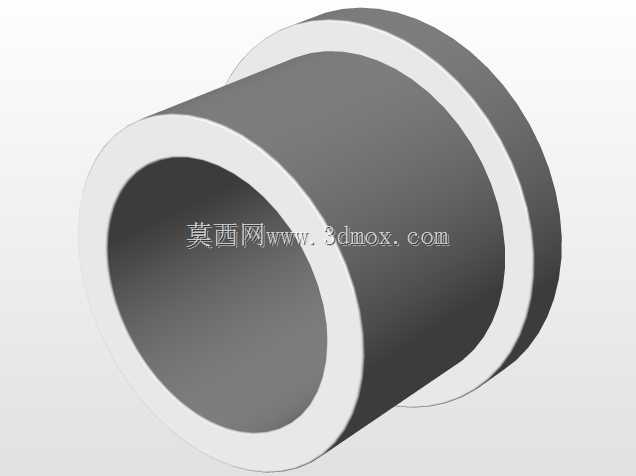

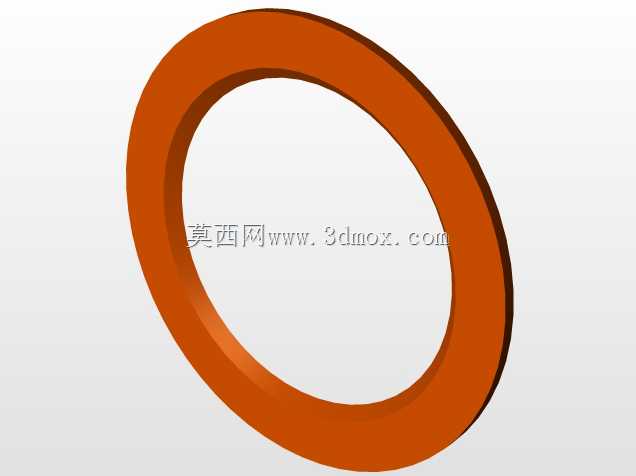

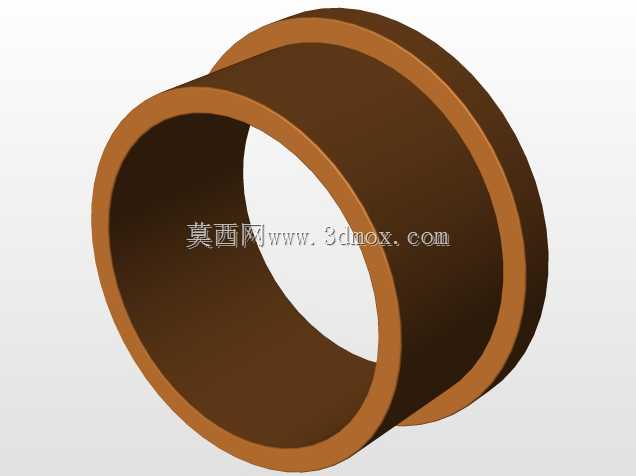

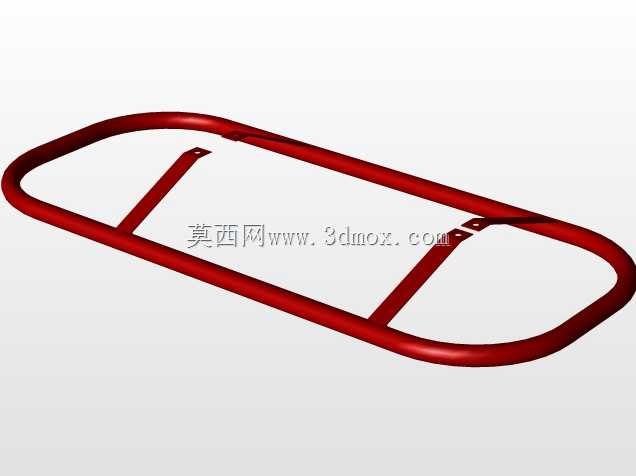

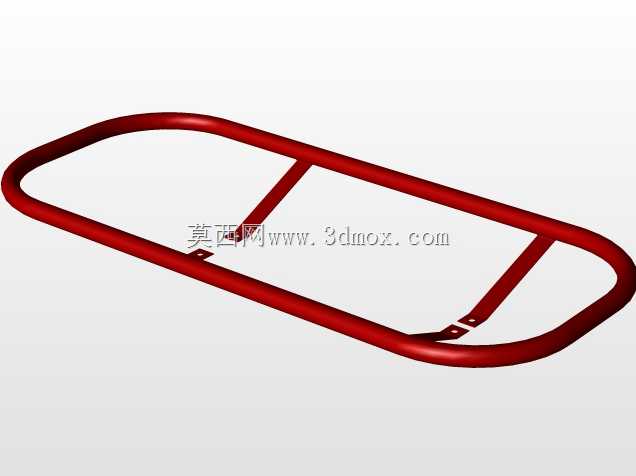

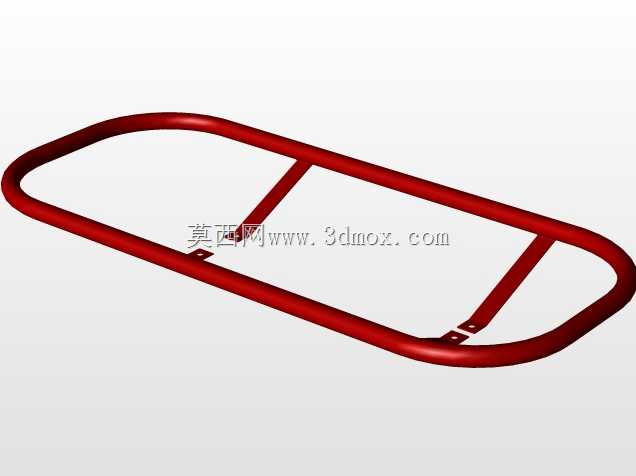

　　传动部分的四连杆机构参数经过运动仿真验证，动触头从合闸位置到分闸位置的回转角度为90度，操作过程中无卡滞点，机构输出力矩经过裕度校核，在覆冰10mm的极端工况下仍能可靠分合闸，不会出现触头冻粘无法动作的问题。导电回路的接触电阻设计值控制在50微欧以内，接线端子采用标准的平板式接线结构，可适配不同截面的钢芯铝绞线引流线连接，无需额外加工过渡端子。设备的外绝缘爬电距离按照三级污秽等级设计，伞裙结构采用大小伞交替布置，能有效防止雨天污闪、冰闪问题，适应户外复杂的气象环境。从建模逻辑来看，该模型完整还原了设备的装配层级：底部支座的加强筋布置、绝缘支柱与支座的连接法兰结构、动触头侧的均压环安装位置、操作轴的伸出长度都按照实际工程尺寸1:

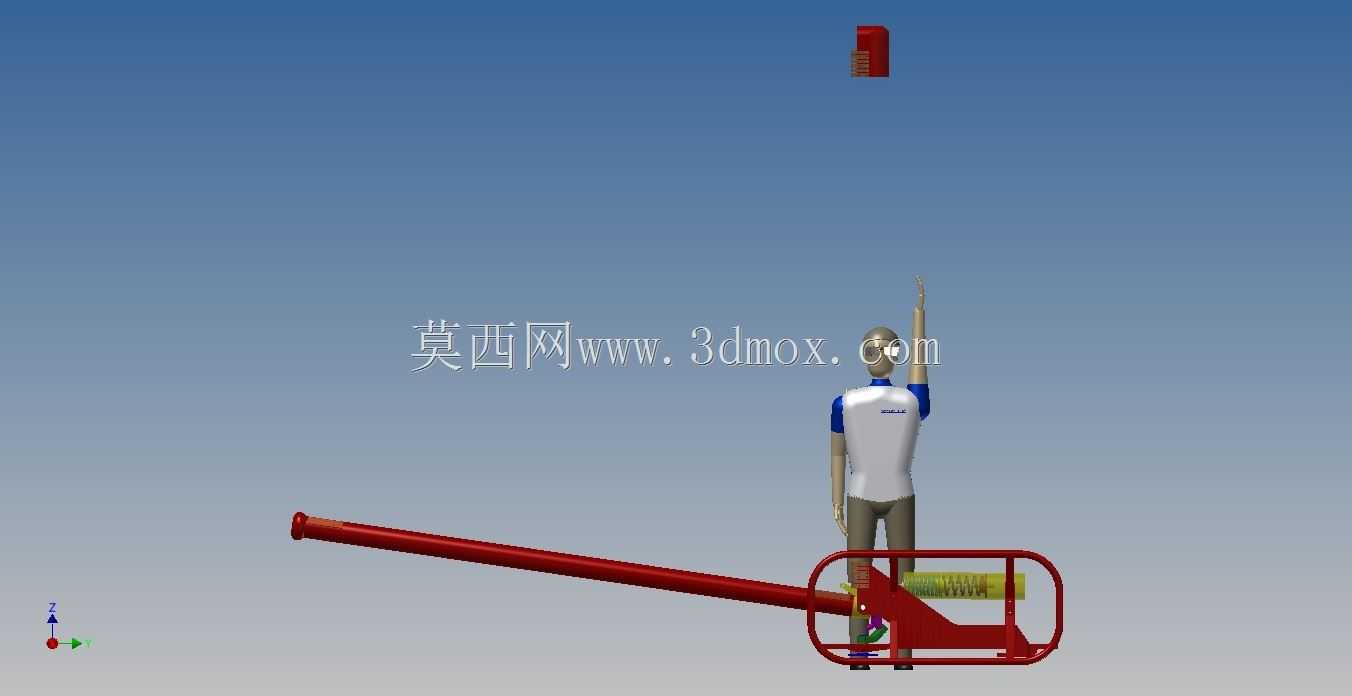

　　1还原，可直接用于变电站的三维排布设计、带电距离校验、操作机构的干涉检查，结构设计人员在进行站区布置时，可直接调用该模型模拟开关分合闸过程中的运动包络，校验与周边母线、构架、其他设备的安全距离，避免现场安装后出现操作碰撞、安全距离不足的返工问题。不同于常规水平隔离开关的双柱对称结构，这种单柱斜置反向垂直开关的重心更靠近安装基础，抗震性能更优，在高地震烈度区域的变电站应用中，能降低设备支架的受力载荷，减少支架的钢材用量。设备的支座部分采用铸钢材质，表面热镀锌处理，能满足户外30年以上的防腐要求，连接螺栓全部采用不锈钢材质，避免长期户外运行出现锈蚀卡涩。在实际选型应用中，需要注意操作机构的安装方向与开关的传动方向匹配，反向垂直结构的操作力矩传递方向与常规开关存在差异，机构输出轴的旋转方向需要与开关的分合闸方向对应，避免出现机构与开关不匹配导致的无法操作问题。同时，模型中预留的接地开关安装接口，可根据项目需求选配接地刀模块，实现检修时的可靠接地，无需额外加装独立接地装置，进一步压缩站区的设备布置空间。
