网状椭球形传感探测端头结构设计

　　这款网状椭球形结构件，是流体环境下传感探测设备的核心端头部件，日常多搭载在水文监测、水下探测、流体参数采集类设备的前端，直接和被测介质接触，承担内部传感元件防护、流场适配、信号透传的多重作用。从实际工况适配角度出发，这类端头长期浸没在流动的水体或者其他流体介质中，既要保证内部敏感元件不被流体裹挟的硬质杂质撞击损坏，又要尽可能降低自身结构对流场的干扰，避免因为端头扰流导致周边流场参数畸变，影响传感元件采集数据的准确性。

　　设计阶段最先敲定的是整体流线型椭球轮廓，这种轮廓沿流体来向的截面变化平缓，相比球形或者柱形端头，能大幅降低迎流面的压差阻力，减少端头后方产生的湍流涡旋，避免涡旋带来的结构振动传递到内部传感元件上，干扰振动类、压力类传感参数的采集精度。整体轮廓的长径比经过多轮流场仿真迭代，最终选定的比例既适配内部传感元件的安装空间，又能把迎流阻力控制在同尺寸球形端头的60%左右，适合在流速0.5m/s到8m/s的流体环境中长期工作。

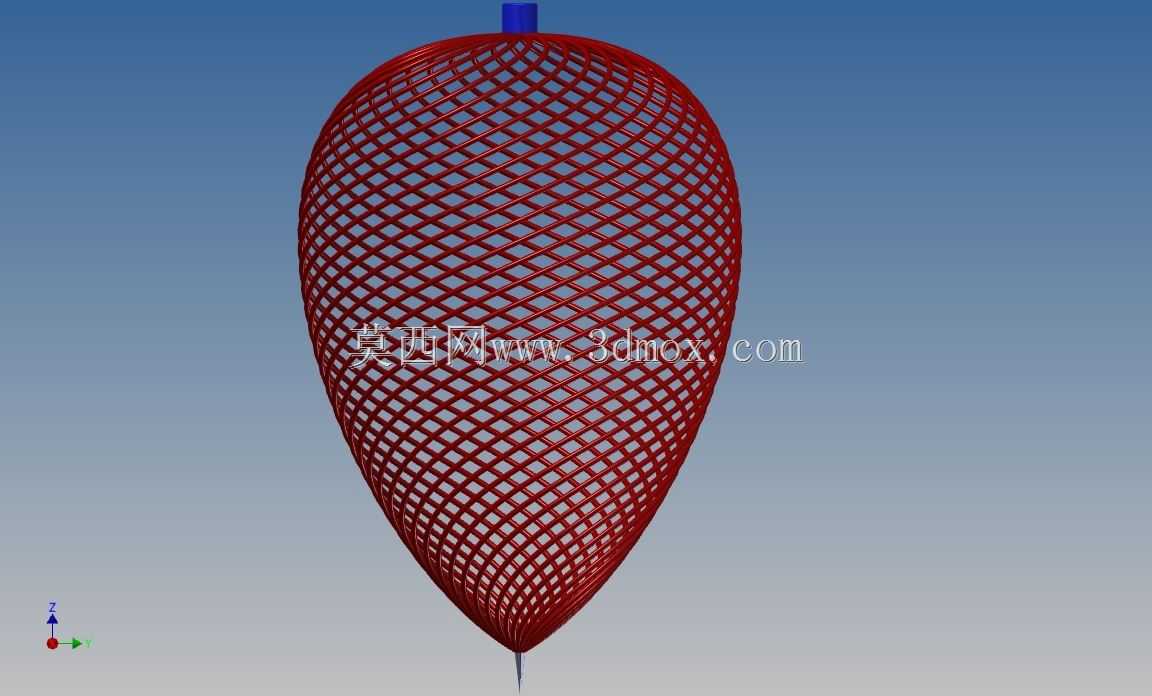

　　外层采用菱形交错的镂空网状结构，这种网格排布方式相比方形或者正六边形网格，在同等开孔率下拥有更高的结构强度，网格筋条沿着椭球曲面的经纬方向连续排布，载荷传递路径顺畅，当迎流面受到流体冲击或者杂质碰撞时，冲击力能沿着筋条快速分散到整个壳体上，避免局部应力集中导致筋条断裂。网格的开孔尺寸经过匹配设计，既能阻挡直径超过2mm的硬质杂质进入壳体内部磕碰传感元件，又能保证流体顺畅穿过网格层，让内部传感元件接触到的流场状态和外部真实流场保持一致，不会因为壳体遮挡出现参数滞后或者数值偏差。筋条的截面采用圆弧过渡设计，没有尖锐棱角，既可以减少流体在筋条表面的粘附，降低水生生物附着、杂质卡滞的概率，也能避免应力集中提升结构的抗疲劳性能，适配长期在交变流体冲击下的工作需求。

　　端头的上下两端分别设置了连接接口，顶端的细径接口用于和设备的主支撑杆件连接，接口处做了加厚处理，能承受整个端头的悬挂载荷以及流体冲击带来的弯矩，连接配合面设计有密封槽，可加装密封圈防止流体从连接缝隙渗入内部的传感元件安装腔；底端的细小凸台是辅助定位结构，在装配时可用于端头的周向定位，也可作为额外的传感元件引出通道，适配多参数集成探测的需求。内部的空腔容积经过精确核算，可容纳压力传感、温度传感、流速传感等多个微型敏感元件，空腔内壁预留有安装凸台和走线槽，方便元件的固定和线路排布，避免元件在空腔内晃动产生测量误差。

　　从安装边界来看，这款端头的最大径向尺寸控制在常规探测杆直径的3.5倍以内，安装后不会因为径向尺寸过大导致设备整体通过性下降，适合在狭窄的管道、复杂的水下环境中穿行探测；整体重量经过轻量化优化，网状结构相比同尺寸实心壳体减重超过70%，不会给搭载的探测设备带来过大的头部载荷，避免设备因为头重脚轻出现姿态偏移。在实际应用中，这类端头既可以用于固定安装的水文监测站，长期监测河流、管道内的流体参数，也可以搭载在移动探测设备上，完成移动走航式的参数采集任务，镂空网状结构不会因为移动速度提升产生过大的水阻，能保证设备移动过程中的姿态稳定。
