多环嵌套万向运动机构结构设计

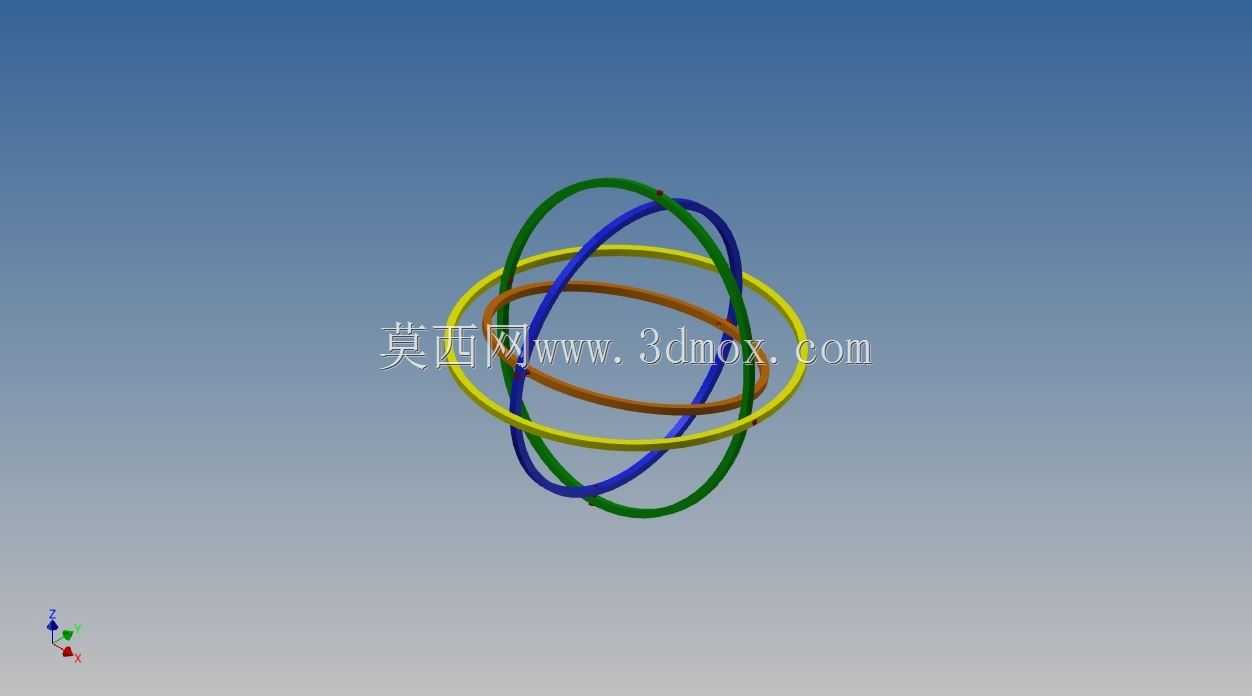

　　这套多环嵌套的空间运动机构，核心是通过多组正交布置的环形构件配合转动副，实现全角度的姿态调整与运动传递，这类结构最早被应用在惯性导航系统的陀螺仪框架设计中，现在也常被用作多自由度传感器的安装承载支架，在姿态传感、运动捕捉、精密定位平台的设计中都能见到同类结构的身影。从实际工程应用来看，这类多环嵌套结构最核心的用途，是为安装在中心区域的敏感元件提供无干涉的全向转动自由度，不管是航空航天领域的惯性测量单元，还是工业设备里的倾角传感器、角速度检测元件，都需要这类框架结构来隔离外部载体的姿态扰动，保证敏感元件始终保持在指定的测量基准姿态。在做这套结构的三维设计时，首先要考虑的是各环之间的转动轴线正交性，

　　每一层环形构件的转动轴都要和相邻层的轴线保持严格垂直，从最外层的固定环开始，第一层环可绕水平横轴转动，第二层环绕与第一层垂直的水平纵轴转动，第三层环绕垂直于前两个轴的竖轴转动，通过三层甚至多层环的配合，最终让中心安装位可以实现空间内任意角度的偏转，不会出现运动死点。设计过程中还要重点考虑各环之间的间隙配合，环形构件本身采用等截面的圆环结构，截面尺寸要根据承载的传感器重量做强度校核，既要保证足够的结构刚性，避免转动过程中出现形变影响轴线精度，又要尽可能控制整体重量，降低转动副的负载，提升运动的顺畅度。安装边界方面，最外层固定环的安装基面需要设计对应的定位止口，保证安装时第一层转动轴的水平度误差控制在允许范围内，

　　各环之间的转动副采用小间隙的轴孔配合，配合面的粗糙度要满足转动顺滑无卡滞的要求，同时要预留润滑脂的填充空间，长期运行时也不会出现磨损卡顿。在实际选型适配的时候，要根据搭载的传感器尺寸调整各环的内径，最内层环的内圈尺寸要大于传感器的最大外轮廓，保证传感器在全角度转动时不会和环形构件发生碰撞，各环的宽度也要根据转动副的轴承尺寸来确定，保证轴承安装后不会突出环的表面，避免相邻环转动时出现干涉。这类结构在教学演示场景中也常被用来展示空间多自由度运动的原理，通过不同颜色区分各层环形构件，可以很直观地看到每一层环的转动方向和角度变化，帮助学习者理解万向运动的传递逻辑。做结构建模的时候，要先确定中心安装位的基准点，

　　所有环形构件的圆心都要和这个基准点重合，每一根转动轴的轴线都要穿过这个基准点，这样才能保证转动过程中中心位置不会发生偏移，避免出现附加的位移误差，影响传感器的测量精度。各环之间的连接轴要做轴向定位设计，防止转动过程中出现轴窜，导致环与环之间的间隙变化，甚至出现脱开的情况，连接轴的固定方式可以采用紧定螺钉或者端盖压紧，根据实际的负载大小选择合适的固定形式。如果是应用在有振动的工况下，还要在转动副位置增加阻尼结构，避免外部振动导致环架出现不必要的晃动，影响传感器的测量稳定性，阻尼的大小要根据实际的工况振动频率来调整，既要保证可以顺畅调整姿态，又要能过滤掉高频的振动扰动。
