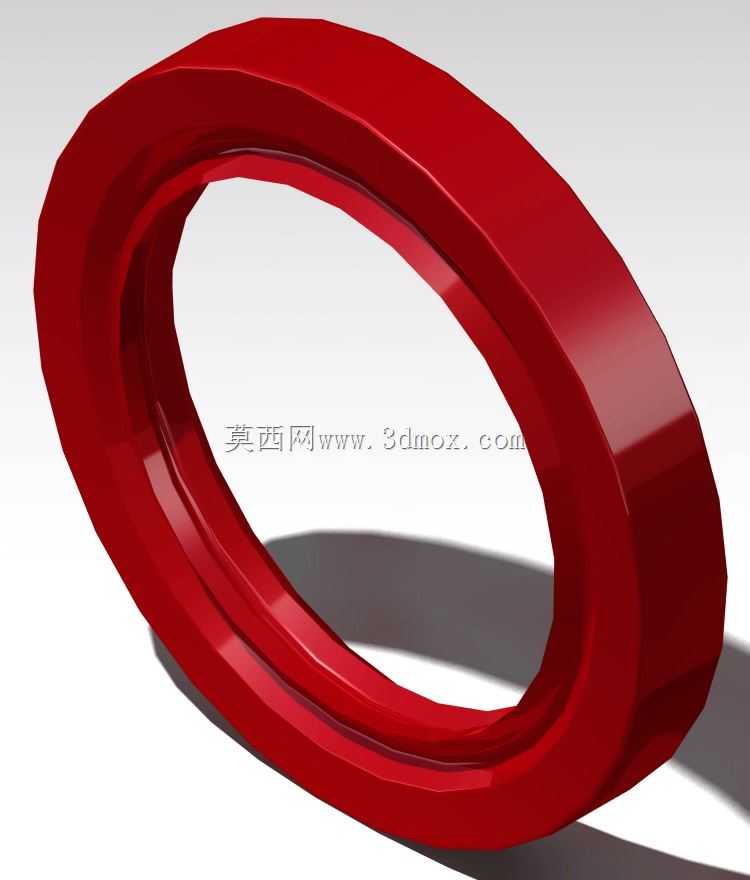

红色环形油封密封件三维结构设计

　　做设备维护和结构设计的同行大多清楚，旋转轴部位的密封失效，是造成非计划停机的高频诱因之一，这款环形密封件的结构设计，正是针对这类工况的密封需求做的适配。从实际应用场景来看，这类密封件广泛覆盖液压泵站输出轴、减速机输入输出端、电机转轴、汽车传动半轴、农机旋转作业轴等存在旋转动密封需求的部位，核心作用是阻隔腔体内部的润滑油、液压油等工作介质向外泄漏，同时阻挡外部环境中的粉尘、泥沙、切削液、水汽等杂质侵入腔体内部，避免运动副出现磨粒磨损、油液变质等问题，直接影响整套设备的运行寿命和维护周期。

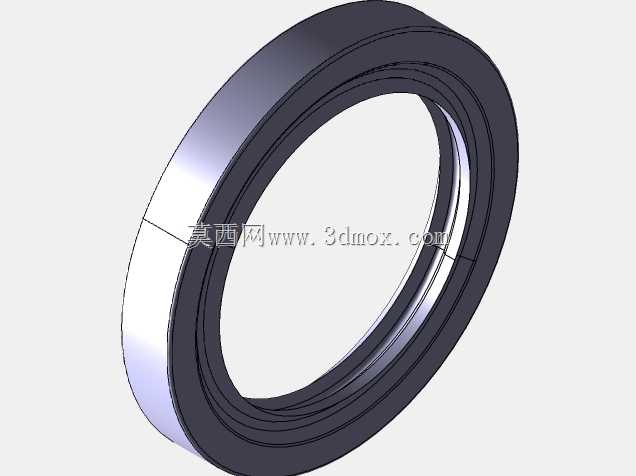

　　从结构设计思路来看，这款密封件采用了等截面环形主体结构，外圈设计为平直的圆柱贴合面，安装时可以与轴承座、腔体的安装孔内壁形成过盈配合，保证静态密封的可靠性，避免密封件随轴转动出现跟转移位的问题；内圈设计为带收敛唇口的结构，唇口部位在自由状态下的内径略小于匹配轴的公称直径，安装后唇口会在轴表面形成均匀的径向抱紧力，配合轴表面的旋转运动形成连续的油膜，既可以保证密封效果，又能降低唇口与轴面的摩擦阻力，减少长期运行的磨损量。整体截面采用了外厚内薄的渐变设计，外圈的刚性足够保证安装定位的稳定性，内唇部位的弹性可以适配轴运行过程中出现的小幅径向跳动、轴向窜动，不会因为轴的微量位移出现密封间隙。

　　从安装边界和尺寸适配的角度来说，这类密封件的选型首先要匹配三个核心尺寸：一是适配的轴径，也就是内唇接触部位的轴公称直径，直接决定唇口的抱紧力是否在合理区间，过大会造成唇口抱紧力不足出现泄漏，过小则会导致唇口过度压缩，摩擦温升过高加速橡胶老化；二是安装腔体的孔径，也就是密封件外圈的配合尺寸，这个尺寸的公差需要控制在H7区间，保证外圈过盈量在0.1-0.3mm之间，既不会因为过盈量太大造成安装时密封件挤压变形，也不会因为过盈量太小出现外圈渗油；三是密封件的轴向安装宽度，需要匹配腔体上的密封槽深度，保证安装后密封件端面不会突出腔体平面，也不会因为槽深过大导致密封件轴向窜动。

　　在实际选型应用中，还要根据工况匹配对应的材质，普通矿物油工况下采用丁腈橡胶材质即可满足-40℃到120℃的使用需求，若涉及高温工况、合成液压油或者腐蚀性介质，则需要更换为氟橡胶材质，适配更高的温度范围和介质兼容性。安装过程中需要注意，轴端必须做倒角处理，避免尖锐的轴端棱边划伤密封唇口，安装时要在唇口和轴表面涂抹少量清洁的工作介质，避免干启动造成唇口烧损，同时要保证密封件与轴的同轴度，偏心量过大不仅会造成泄漏，还会导致唇口偏磨，大幅缩短密封使用寿命。

　　很多新手设计时容易忽略密封件的安装导入角设计，要么腔体孔没有做倒角，安装时硬敲把外圈橡胶挤裂，要么轴端倒角太小，装配时把唇口翻边，这些细节问题往往是密封早期失效的核心原因。这款密封件的三维结构完整还原了实际产品的截面轮廓和外形特征，在做整机装配设计时，可以直接调用到密封槽位置做干涉检查，验证安装空间是否足够，唇口与轴的接触位置是否合理，避免后期加工装配时出现尺寸不匹配的问题。另外在做密封结构的受力分析时，也可以基于这个模型划分网格，模拟不同过盈量下的唇口接触压力分布，优化唇口的角度和抱紧力参数，平衡密封效果和摩擦损耗之间的关系。
