杆端关节轴承连接件三维结构设计

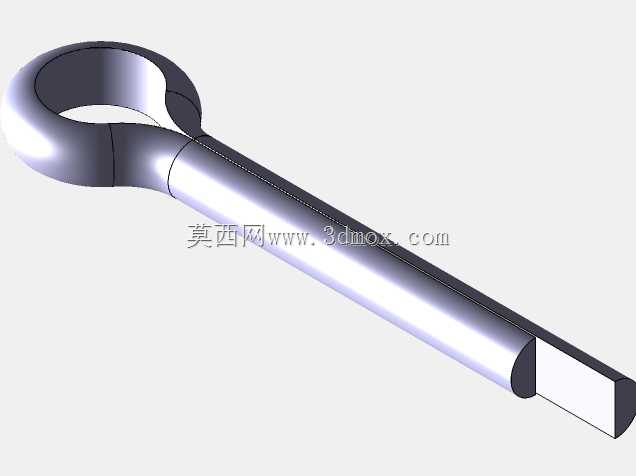

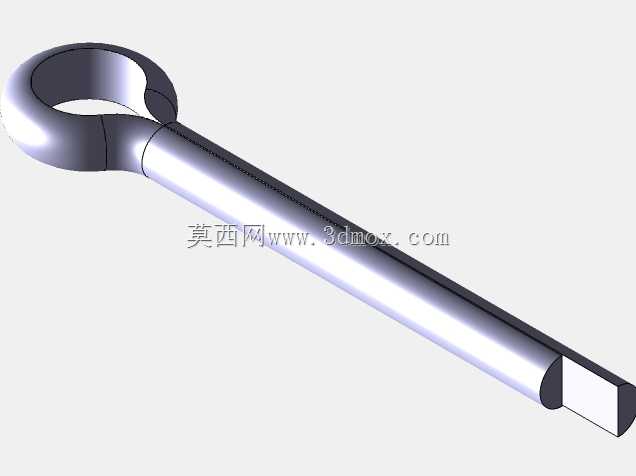

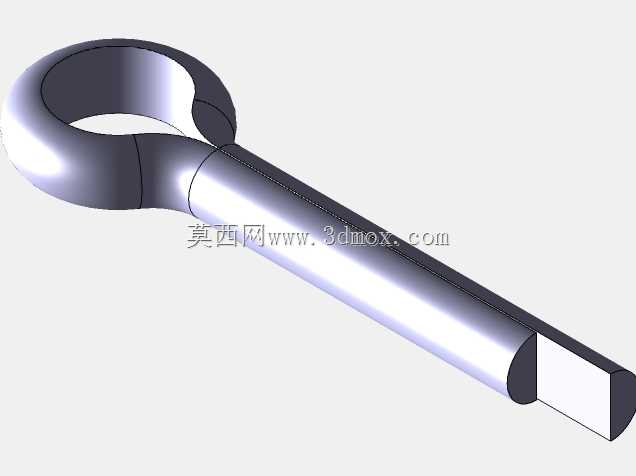

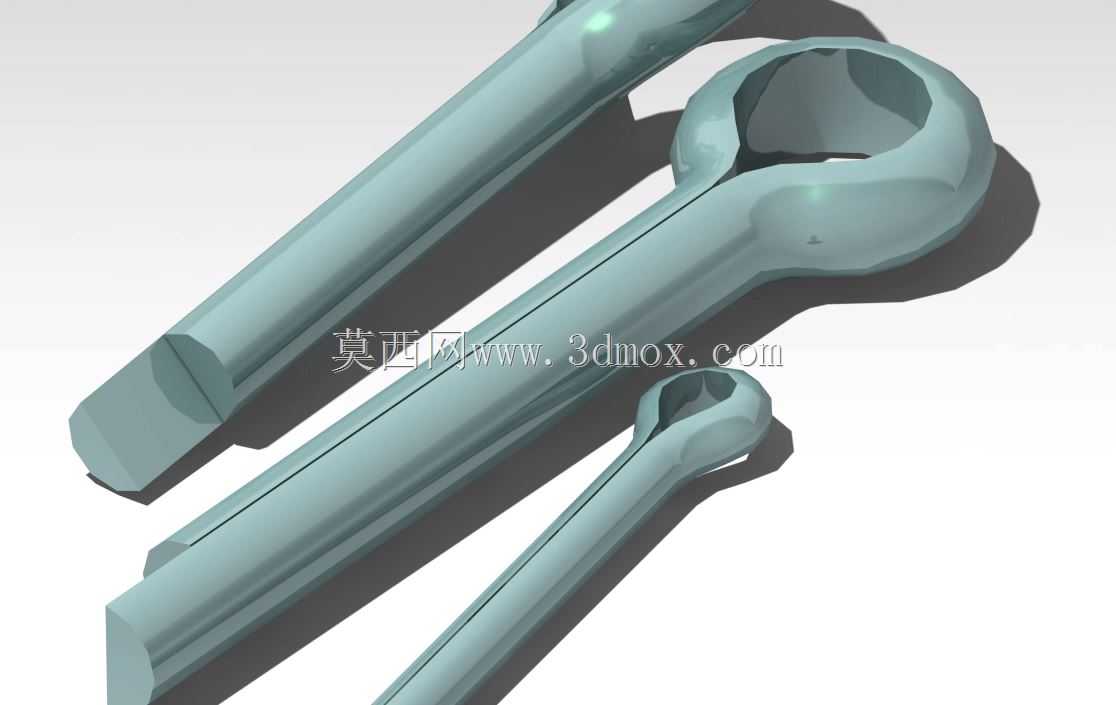

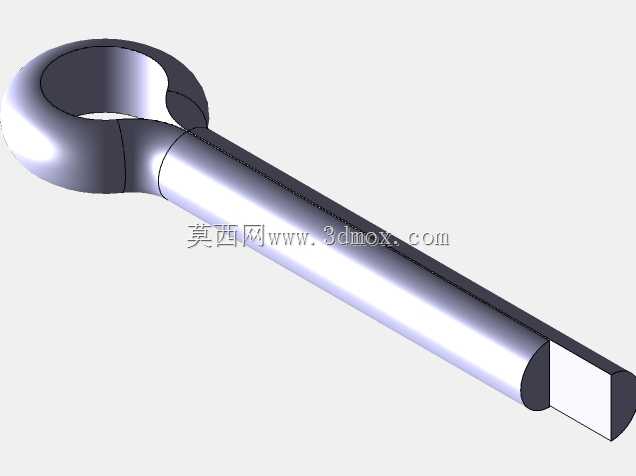

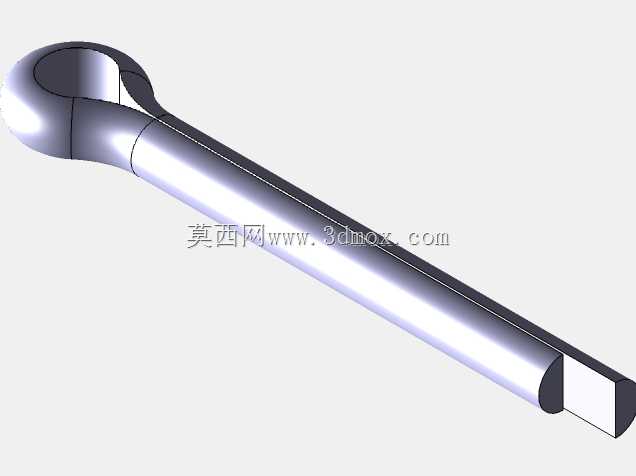

　　本次建模的杆端关节轴承类连接件，广泛应用在需要小角度摆动、往复铰接的机械传动场景中，比如工程机械的操纵连杆机构、自动化设备的联动摆臂、车辆底盘的稳定杆连接端、轻工机械的可调连杆组件，这类部件的核心作用是在存在一定角度偏差的两个传动构件之间传递拉力、压力，同时补偿装配过程中产生的同轴度误差，抵消设备运行时构件形变带来的附加应力，避免刚性连接出现的应力集中断裂问题。从结构设计逻辑来看，这类部件整体分为杆体与端环两个核心功能段，端环部分为带内球面的环形结构，内球面的粗糙度、球面度直接决定了配套球头销的转动顺滑度与磨损寿命，建模时严格控制了内球面的轮廓公差，预留了合理的润滑脂存储间隙，避免运行时出现干磨卡滞；杆体部分根据安装场景的不同，

　　本次建模覆盖了外螺纹杆、光杆插装端两种常见结构形式，外螺纹杆段的螺纹收尾处设计了退刀槽结构，避免螺纹加工末端出现应力集中断裂，同时杆身与端环的过渡区域采用大圆角平滑过渡，分散交变载荷下的应力峰值，提升部件的疲劳寿命。从安装边界来看，不同规格的杆端连接件对应不同的安装尺寸，端环的内孔直径决定了适配球头销的直径范围，杆体的长度决定了连杆组件的调节行程，外螺纹杆的螺距与公称直径直接匹配对应规格的安装螺母，建模时统一了同系列不同规格产品的安装基准，保证同系列部件可以在同一安装工位实现不同载荷等级的互换，不需要额外修改安装座的开孔尺寸。在实际选型应用中，这类铰接连接件需要根据传递载荷的大小、摆动频率、

　　工作环境的腐蚀等级选择对应的材质与表面处理方式，重载场景下多采用合金结构钢整体锻造后调质处理，表面做发黑或者镀锌钝化处理，轻载、有防腐需求的场景可以采用不锈钢材质加工，部分低速轻载的民用场景也会采用工程塑料注塑成型。建模过程中对杆身的拔模角度、端环的加工余量都做了合理预留，针对锻造工艺生产的版本，在杆身与端环的分模面位置做了平顺的分型线处理，避免后续机加工时出现过大的余量差；针对机加工成型的版本，在端环的球面加工位置预留了足够的磨削余量，保证热处理后可以通过精加工达到要求的尺寸精度与表面粗糙度。这类部件在装配时需要注意，端环与球头销的配合间隙不能过大，否则会出现传动空程，影响机构的定位精度，也不能间隙过小，否则会导致转动卡滞，

　　加速球面磨损，合理的配合间隙可以保证机构在摆动过程中既无明显空回，又能灵活转动，同时在装配时需要在球面配合处涂抹足够的润滑脂，设置防尘密封结构，避免外界的粉尘、泥水进入配合面，造成磨粒磨损，大幅缩短部件的使用寿命。在设备维护场景中，这类铰接连接件属于易损件，当球面配合间隙超过设计阈值时，会导致机构运行异响、定位精度下降，需要及时更换，建模时保留了完整的参数化特征，设计人员可以根据实际的安装空间、载荷需求快速调整杆长、端环内径、螺纹规格等核心参数，不需要重新绘制整体结构，大幅提升设计迭代效率。
