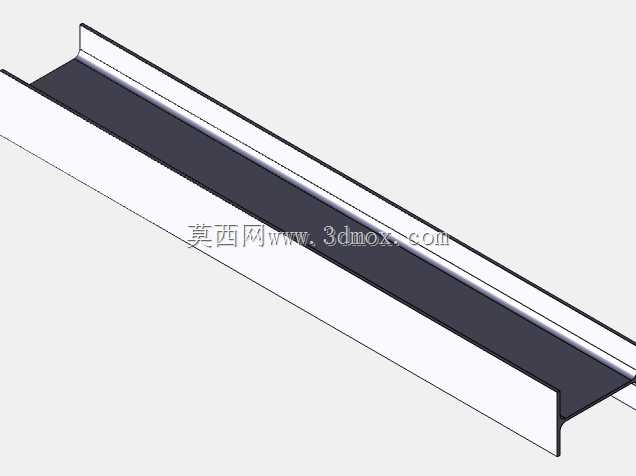

W型截面冷弯型钢构件三维结构设计

　　在工业厂房围护系统、装配式建筑墙面屋面支撑、大跨度轻型钢结构檩条体系中，冷弯W型截面构件是应用占比极高的受力型材，这类构件通过连续辊压成型工艺加工，截面形状经过力学优化，在同等耗材重量下的截面惯性矩、抗弯承载能力远高于普通平板型钢，能有效降低整体结构的自重荷载，减少下部承重结构的材料投入。本次设计的W型截面构件，截面轮廓采用双侧带外翻卷边的W形构造，中间凸起的主肋作为主要抗弯受力区，两侧的平直翼缘用于和相邻构件、围护板材做螺栓或自攻钉连接，外翻的卷边结构一方面可以提升翼缘的局部抗失稳能力，避免薄壁构件在受压状态下出现翼缘屈曲变形，另一方面卷边形成的光滑圆弧过渡能减少安装过程中对施工人员的划伤风险，

　　也能避免应力集中导致的构件端部开裂问题。从安装边界来看，这类构件的常规安装跨度根据板材厚度不同可覆盖1.5米到6米区间，构件两端通常搭接在承重主钢梁或混凝土圈梁的预埋件上，搭接长度不小于100毫米，连接点位沿翼缘均匀布置，间距控制在300毫米以内，保证荷载能均匀传递到下部承重结构上。设计过程中首先要明确构件的受力工况，常规屋面场景下需要同时承受恒载（板材自重、保温层重量）、活载（检修人员荷载、积雪荷载）以及风荷载带来的向上吸力，因此截面的中性轴位置需要尽量和荷载合力作用点重合，减少构件受扭的风险；W形的截面设计将材料尽可能布置在远离中性轴的位置，在不增加板材厚度的前提下大幅提升截面的抗弯模量，相比同重量的C型钢、Z型钢构件，

　　W型截面的抗扭刚度提升40%以上，尤其适合风荷载较大的沿海区域厂房使用。构件的成型工艺采用连续冷弯辊压，因此截面的所有弯折位置都设置了内R角，R角半径根据板材厚度设置为1到2倍板厚，避免辊压过程中出现弯裂问题，同时弯折位置的冷作硬化效应也能小幅提升构件的局部强度。在实际选型搭配时，这类W型构件可以和同系列的泛水板、包角件、堵头件配合使用，翼缘上预冲的连接孔位采用长圆孔设计，允许安装过程中存在±5毫米的位置偏差，降低现场安装的对位难度，也能抵消温度变化带来的构件热胀冷缩变形量，避免长期使用后连接点位出现应力断裂。需要注意的是，这类薄壁型钢构件的壁厚通常在1.5毫米到3毫米之间，安装过程中不能在构件主肋位置随意打孔焊接，

　　否则会破坏截面的受力连续性，大幅降低构件的承载能力，如果需要在构件上悬挂小型设备或管线，需要采用专用的抱箍夹具固定在翼缘位置，且悬挂荷载不能超过构件设计的允许集中荷载值。在三维建模过程中，需要准确还原截面的每个弯折角度、卷边尺寸以及翼缘的平直度，因为这类构件通常是批量连续生产，模型的截面参数会直接导入辊压设备的控制系统，参数偏差会导致整批构件的截面尺寸超差，无法和配套的连接件匹配安装；同时建模时需要考虑构件的定尺长度，常规出厂长度为6米或9米，模型中需要标注出不同长度下的起拱值，用于抵消构件安装后的自重下挠，保证安装完成后的屋面或墙面平整度达标。
