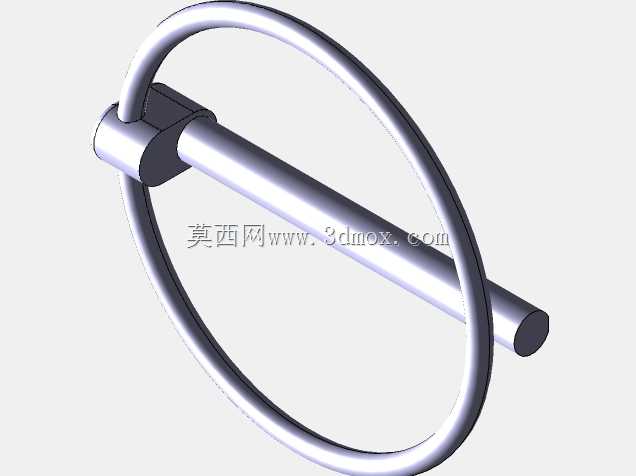

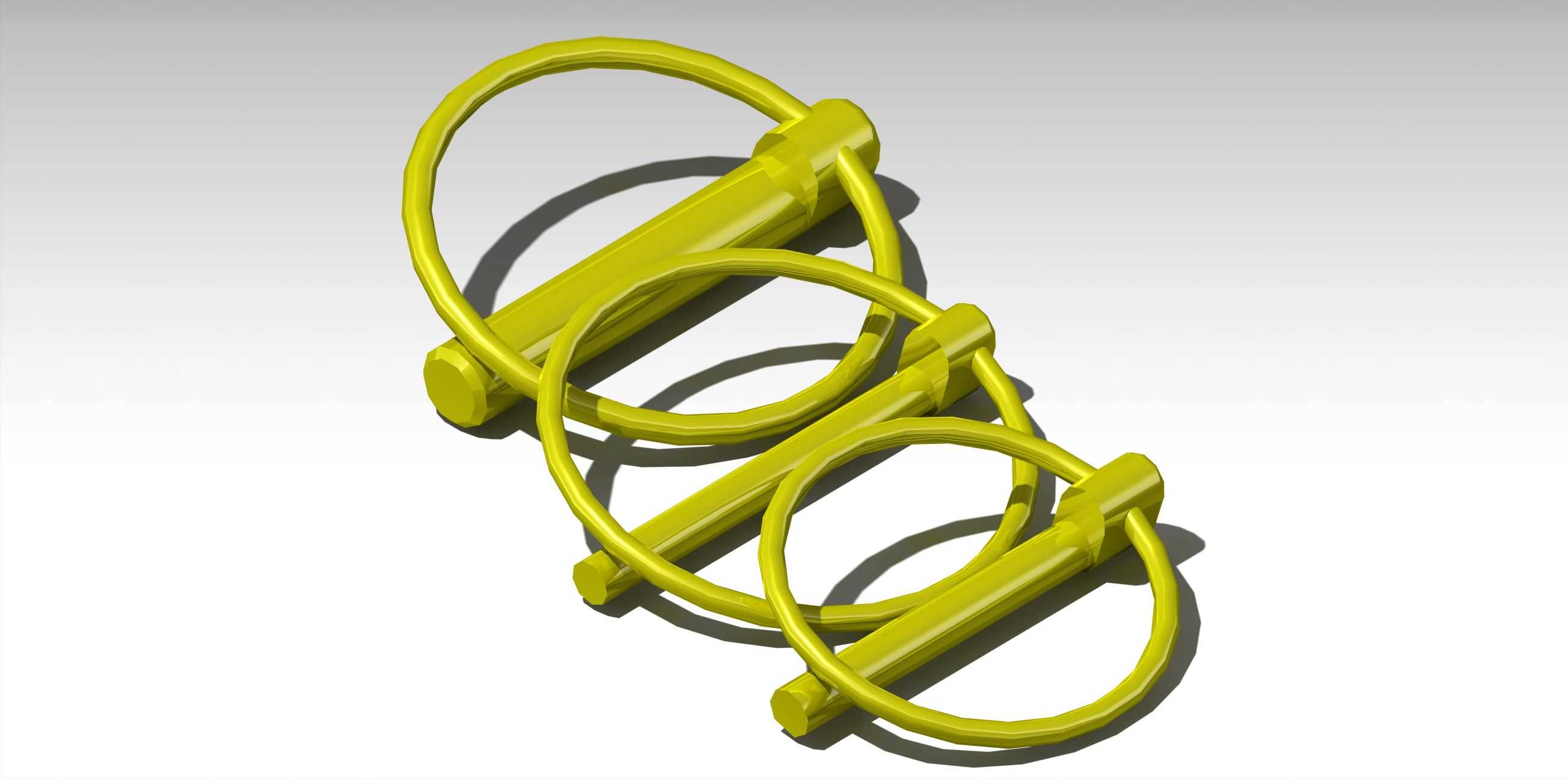

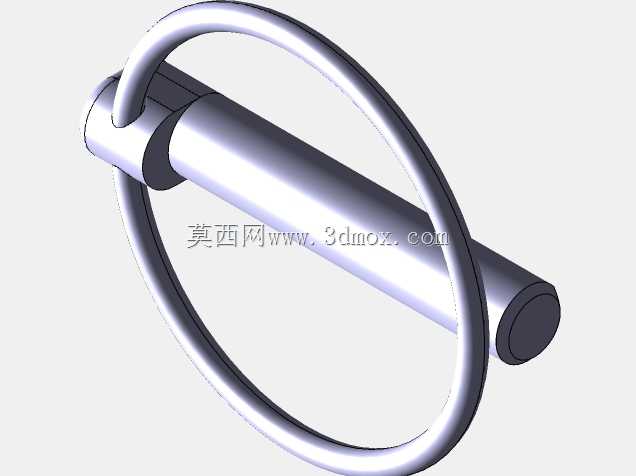

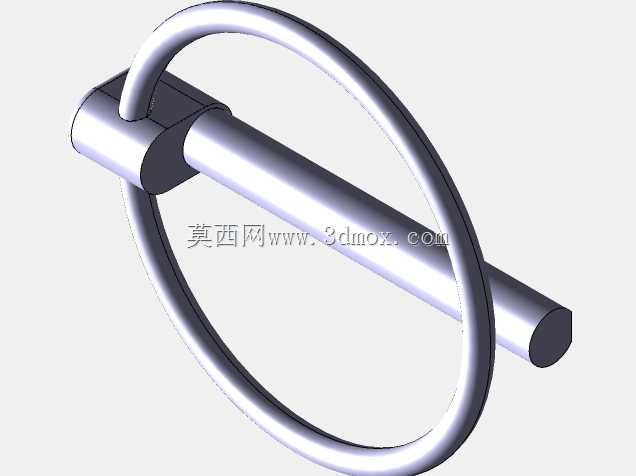

环形快卸锁销连接紧固件三维结构

　　这类带环形拉环的快卸锁销，在日常工装夹具调试、物流周转架快装、小型设备可拆卸防护栏安装场景里用得非常多，很多做非标设备的结构工程师在做需要频繁拆装、又要保证定位精度的连接位时，第一反应都会选这类结构，不用额外配扳手或者螺丝刀，徒手就能完成插拔锁定，比传统的螺栓螺母连接效率高太多。从结构设计逻辑来看，这款锁销的核心功能是实现两个带对应通孔的连接件的快速定位与锁定，销体本身采用圆柱光杆结构，配合端部的锁止结构，插入对应安装孔后能自动卡合，不会因为设备运行的振动出现松脱脱出的情况，拉环的设计一方面是作为插拔时的施力点，手指套进环里就能发力拔出，另一方面在非锁定状态下，拉环也能通过自身的重力让锁止钢珠保持回缩状态，方便顺利插入安装孔。

　　做这类零件的三维建模时，首先要确认的是销体的公称直径，这个参数直接决定了适配的安装孔尺寸，常规同类型锁销的直径公差一般取h7，和安装孔的H8公差配合，既能保证插拔顺畅，又不会出现径向晃动过大影响定位精度的问题；销体的有效插入长度需要根据被连接的两个工件的总厚度来选，要保证锁止端完全穿过下层工件后，钢珠能顺利弹出卡合在工件背面，预留的锁止行程一般在3到5毫米，避免因为工件厚度公差导致锁止不到位。拉环部分采用圆钢弯制成闭合环形，环的内径要保证能容纳至少两根手指，一般最小内径不小于25毫米，方便操作人员戴劳保手套也能顺利操作，拉环和销体尾部的连接采用铰接结构，拉环可以绕铰接轴转动，不用的时候可以放平贴在工件表面，

　　避免突出部分勾挂其他物件或者磕碰操作人员。锁止结构内置在销体头部，一般采用弹簧顶推钢珠的结构，插入安装孔时，孔壁挤压钢珠回缩到销体内部的孔道里，当销体插到位，钢珠位置对准安装孔外侧的空位时，弹簧把钢珠顶出，卡合在工件背面，实现轴向锁定，拔出的时候拉起拉环，拉环带动内部的顶杆把钢珠压回销体内部，就能顺利把销子拔出来。实际选型应用的时候，要注意安装边界的预留，拉环拉起的时候需要的空间高度要提前算好，避免周围有其他结构件挡住拉环的操作空间，一般拉环完全拉起时，距离销体尾部的高度要预留出至少40毫米的操作空间，方便手指伸入发力。另外这类锁销的剪切载荷是选型时的核心参数，要根据连接位实际承受的横向剪切力来选对应直径的销体，

　　不能只看安装孔大小随便选，不然设备运行过程中销体被剪断会出现连接失效的安全隐患。建模的时候要注意几个细节的处理，拉环和销体铰接的位置要留合理的转动间隙，不能做死配合导致拉环转不动，钢珠和内部弹簧的位置要做运动仿真校验，保证插拔过程中钢珠的伸缩行程顺畅，不会出现卡滞，销体头部要做小角度的导入倒角，方便对准安装孔快速插入，不用反复对位调整。在生产线的快换工装应用里，这类锁销经常用来固定工装的定位挡块，更换产品型号的时候，操作人员不用任何工具，几秒钟就能拔下销子调整挡块位置，插回去就自动锁定，比传统的螺栓紧固节省大量的换型时间，在物流周转车的栏板连接位，用这类锁销可以快速拆下栏板，方便装卸大件货物，在小型农业机械的可拆卸附件连接上，这类结构也能让用户在田间不用带工具就能快速更换作业附件，实用性非常强。
