轴用开口弹性挡圈配套安装工装结构

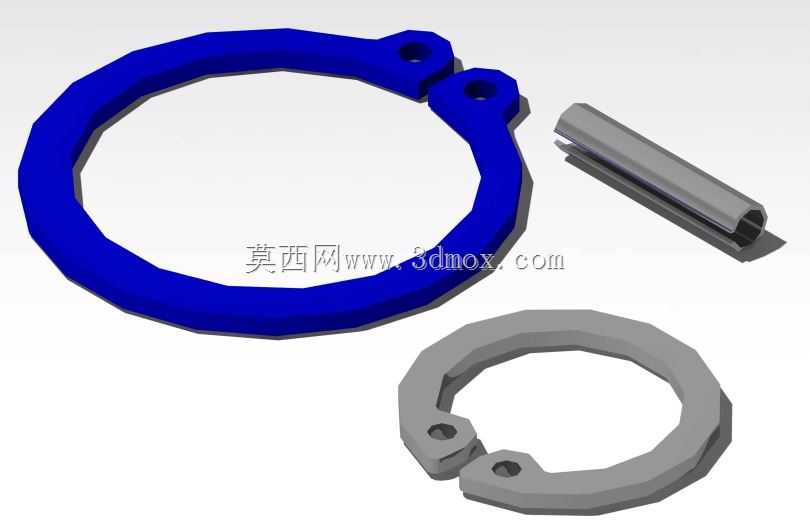

　　日常做传动结构设计的时候，轴端零件的轴向限位是绕不开的细节，很多新手一开始会想着用轴端挡片配螺钉，或者直接在轴上车台肩，但遇到装配空间局促、后期需要拆解维护的工况，这类方案要么占空间，要么拆装要额外拧紧固件，效率很低，这时候轴用开口弹性挡圈的优势就很明显。这次建模的这套结构，包含了两种常规规格的轴用弹性挡圈，以及配套的安装用卡钳工装，完全是按照实际车间装配的使用逻辑来做的结构还原。

　　先从挡圈本身的功能来说，这类零件主要是卡在轴类零件的预设环形槽里，给套在轴上的轴承、齿轮、衬套这类回转零件做轴向限位，防止零件在设备运行过程中因为振动、轴向窜动从轴端滑脱，在减速机、泵阀、汽车传动箱、家电电机、自动化输送设备里都有大量应用，属于小零件但作用关键的标准紧固件范畴。很多人觉得挡圈是标准件直接调用就行，但实际做结构的时候如果没搞清楚安装边界和尺寸配合，很容易出问题：比如挡圈的开口宽度设计，要兼顾安装时的形变余量和卡入槽后的锁紧强度，开口太小的话，安装时用卡钳撑开挡圈需要的力太大，甚至会让挡圈超过弹性形变极限直接断裂；开口太大的话，卡入环槽之后挡圈的抱紧力不够，设备运行受轴向冲击的时候容易从槽里蹦出来，造成传动零件移位卡滞。

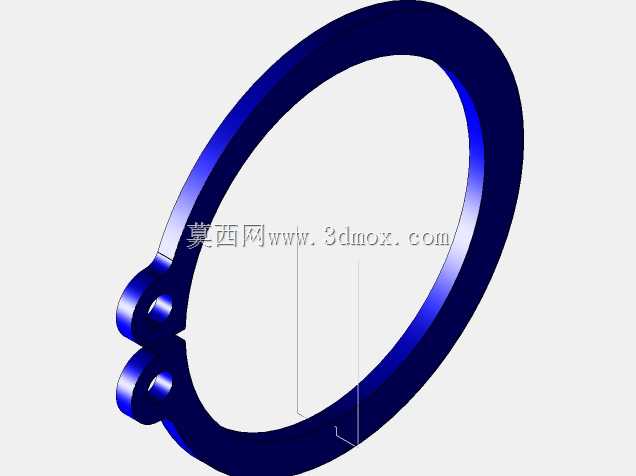

　　建模的时候特意还原了挡圈的截面细节，挡圈的截面不是正圆形，是偏矩形的截面，和轴上的环槽侧壁是面接触，不是线接触，这样能分散轴向载荷，避免挡圈在受冲击的时候把环槽侧壁压出凹痕，导致挡圈松脱。两个耳片上的安装孔位置也做了精准的位置度还原，孔的中心距是和配套卡钳的钳头直径匹配的，安装的时候卡钳的两个凸头卡进这两个孔里，捏合卡钳就能把挡圈撑开，撑到内径比待安装的轴径大0.2-0.5mm的时候，就能顺着轴端推到预设的环槽位置，松开卡钳挡圈就靠自身的弹性形变卡紧在环槽里，整个安装过程不需要额外拧紧紧固件，熟练工人几秒就能完成一个挡圈的装配，拆解的时候同样用卡钳撑开就能取下来，维护效率比轴端螺钉挡片高很多。

　　再说到配套的卡钳结构，这次做的是直头式的挡圈安装钳，钳身的截面做了加强筋的结构处理，因为安装硬度较高的锰钢挡圈时，钳身需要承受较大的撑开反力，如果钳身刚度不够，捏合的时候会出现钳身外翻变形，不仅撑不开挡圈，还可能让挡圈蹦飞造成安全隐患。钳头的凸台直径和挡圈耳片的安装孔是间隙配合，间隙控制在0.1mm以内，间隙太大的话撑开挡圈的时候凸台容易从孔里滑出来，间隙太小的话对准孔位的时候会比较费劲，影响装配效率。钳身的握持部分做了圆弧过渡，符合人手握持的施力角度，捏合的时候力的传导是直线传到钳头，不会出现偏载，避免挡圈受力不均出现扭曲变形。

　　实际做选型设计的时候，首先要确认挡圈适配的轴径，对应的环槽尺寸必须严格匹配：环槽的直径要比挡圈自由状态下的内径小0.3-0.8mm，保证挡圈卡入之后有足够的预紧力；环槽的宽度要比挡圈的截面厚度大0.1mm左右，太宽的话挡圈在槽里会有轴向窜动，起不到精准限位的作用，太窄的话挡圈卡不进去，强行敲入会损伤挡圈的弹性结构。另外要注意安装边界，挡圈装到环槽里之后，两个耳片不能和周边的回转零件发生干涉，所以设计的时候要在挡圈外侧预留至少2mm的避让空间，尤其是高速回转的轴系，要是耳片蹭到周边的静止零件，会很快把挡圈磨断，造成零件脱落的故障。还有使用场景的限制，这类弹性挡圈适合承受中等轴向载荷的工况，如果是重载冲击的轴向限位，比如重型破碎机、大吨位压力机的曲轴端，就不能只用单个弹性挡圈，要配合圆螺母或者轴端锁紧套一起使用，避免挡圈受冲击过载断裂。

　　建模过程中也特意考虑了装配干涉检查的细节，把挡圈撑开至安装所需的最大形变状态时，检查挡圈的最大外径不会和周边的安装腔体发生碰撞，卡钳在捏合到最大行程时，钳头的位置不会碰到轴的端面，保证整个安装路径是顺畅的。很多新人建模的时候只做挡圈自由状态的模型，不考虑安装形变的尺寸变化，实际装配的时候就会发现挡圈撑开后蹭到腔体壁，装不进去，还要临时改腔体尺寸，耽误项目进度。另外挡圈的边缘做了微小的倒角处理，不是锋利的直角，一是安装的时候不会划伤工人的手，二是卡入环槽的时候能顺着槽口的倒角滑进去，不会刮伤环槽的侧壁，影响配合精度。

　　从材料选型的角度来说，这类挡圈一般用65Mn弹簧钢制作，热处理之后硬度达到HRC44-51，既有足够的弹性保证安装后能抱紧在环槽里，又有足够的韧性，不会因为反复拆装出现断裂。卡钳的钳身一般用45号钢调质处理，钳头的凸台部分做局部淬火，提高耐磨性，因为长期使用凸台会和挡圈的安装孔反复摩擦，硬度不够的话很快会磨细，出现卡不住孔的情况。在做三维装配的时候，要把挡圈的弹性形变属性做简化模拟，不用做复杂的有限元分析，只要把安装状态下的撑开尺寸做出来，就能在设计阶段提前排查安装干涉问题，减少后期打样试装的返工成本。
