滚筒式机械密码锁具结构设计

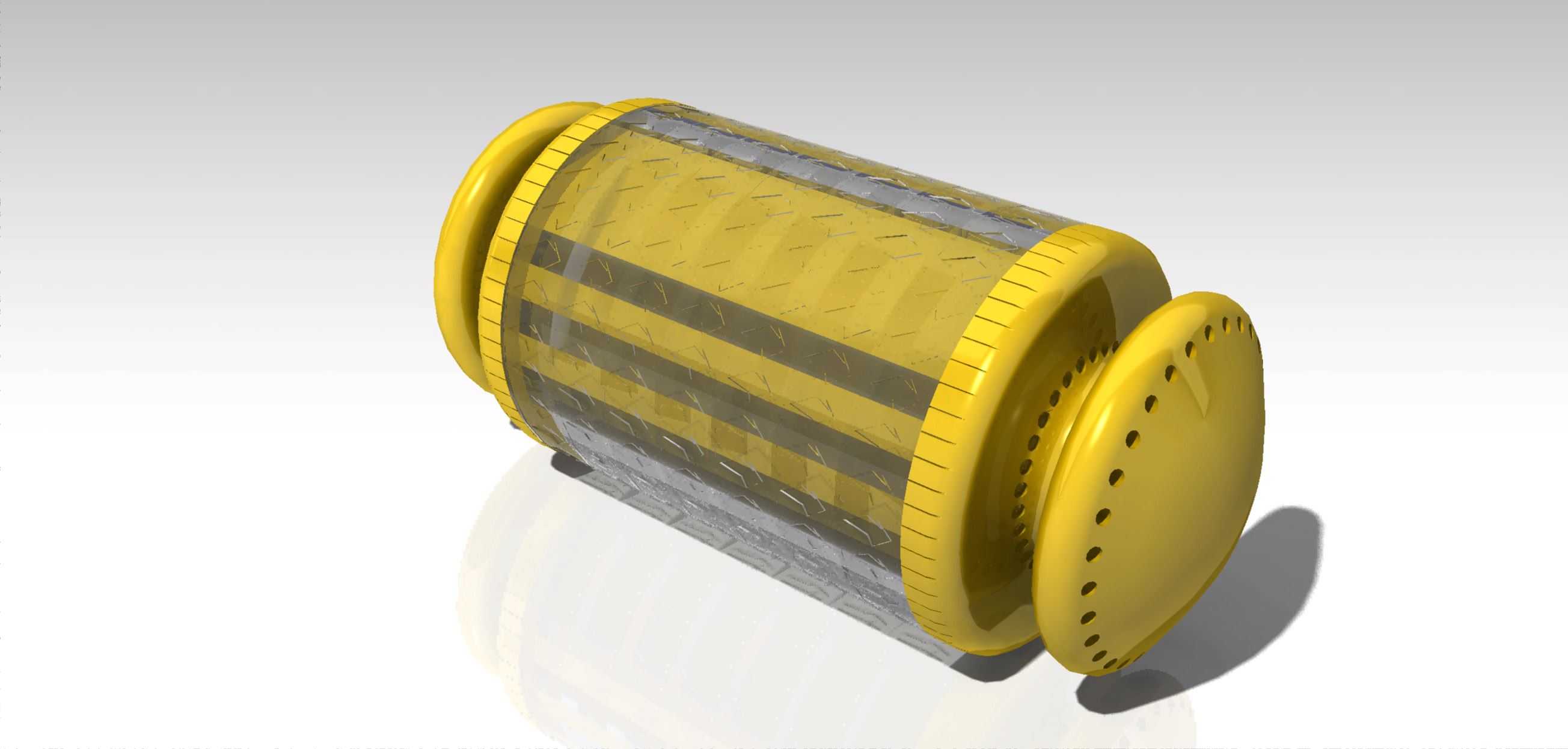

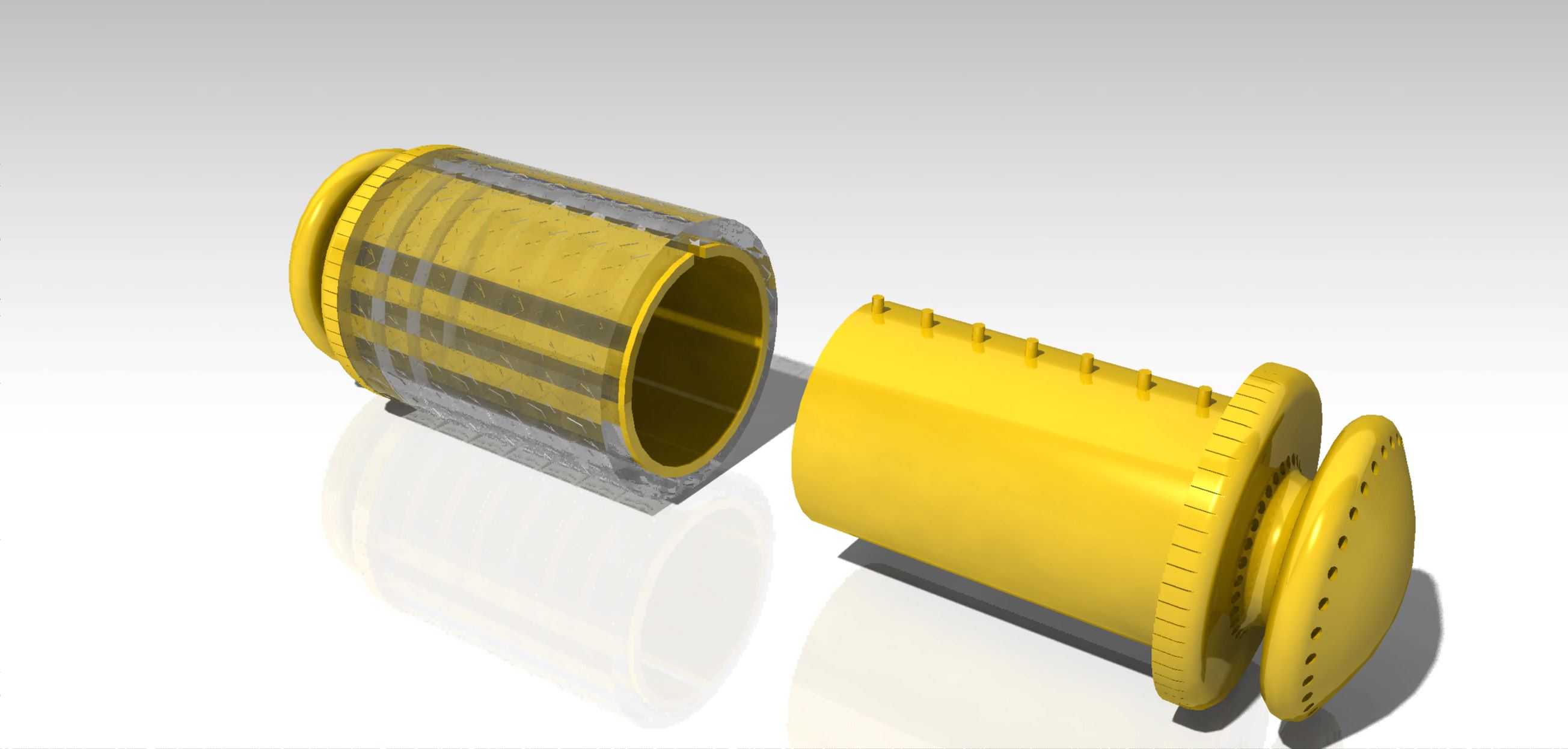

　　在工业现场的设备权限管控、小型储物装置的安全防护场景里，纯机械结构的密码锁具始终占据不可替代的位置，这类装置不需要外接电源、不存在电子元器件受温湿度干扰失效的问题，在户外机柜、车间工具柜、野外设备检修舱等场景下的可靠性远高于电子锁具。本次呈现的这款滚筒式密码锁结构，整体采用同轴双层筒体设计，外层为带刻度标识的转动密码环，内层为带卡位槽的锁芯筒体，两端设置带定位凸点的端盖完成轴向限位，避免密码环在转动过程中出现轴向窜动导致的密码错位。从实际使用逻辑来看，该锁具的解锁动作完全依靠多组密码环的转动对位完成，当所有密码环的卡位缺口与内部锁止销完全对齐时，端部的锁舌即可顺利回缩完成解锁，锁止状态下锁止销卡入密码环的非缺口位置，

　　直接限制锁舌的轴向移动，哪怕遭遇外力撬动，锁止销与密码环的环形卡槽会形成机械硬限位，不会出现锁舌意外回缩的问题。设计过程中优先考虑了操作的容错性，密码环的外表面做了等距的防滑齿结构，哪怕操作人员佩戴劳保手套也能顺畅转动密码环，不会出现打滑转不动的情况；密码环的刻度位置做了凹陷的定位点，每转动一个密码位就会有清晰的段落反馈，不需要操作人员刻意低头对位，凭手部触感就能确认密码位是否转动到位。从安装边界来看，该锁具整体为圆柱型结构，安装时只需要在被安装的门板或舱壁上开出对应直径的圆形安装孔，通过端部的法兰边即可完成卡接固定，不需要额外设计复杂的安装支架，适配厚度在1.5mm到6mm之间的各类金属、非金属门板，

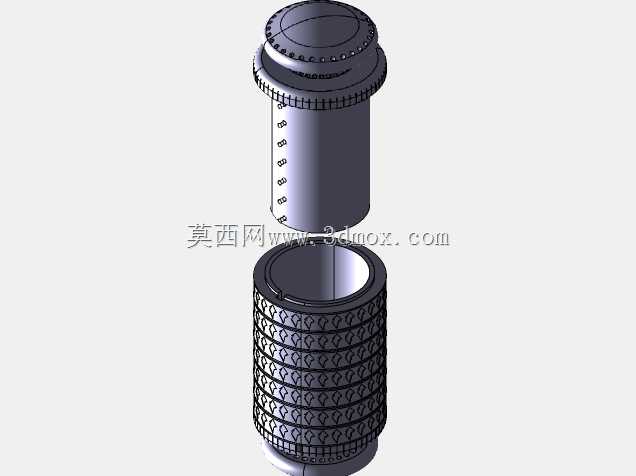

　　安装时不需要对门板做过多的二次加工，普通的开孔工具就能完成安装位制备。结构细节上，筒体的外层密码环与内层锁芯之间预留了0.2mm的转动间隙，既不会因为间隙过大导致密码环晃动错位，也不会因为间隙过小出现转动卡滞，哪怕在有少量粉尘、凝露的使用环境下，这个间隙也能容纳少量的异物，不会因为异物进入转动副导致锁具卡死。两端的端盖采用卡扣式连接而非螺丝固定，一方面减少了外露的紧固件，避免外力通过拆卸紧固件破坏锁具结构，另一方面也降低了装配的复杂度，生产线上只需要通过压装工具就能完成端盖的装配，不需要额外的锁螺丝工序，能有效提升装配效率。锁舌的伸缩行程做了精准的限位设计，伸出长度控制在8mm，既能够保证锁止状态下有足够的卡入深度，

　　不会因为振动导致锁舌从锁孔中脱出，也不会因为行程过长导致解锁时需要转动过多的密码环才能完成动作。在实际的设备选型适配中，这类机械密码锁不需要配套钥匙，避免了钥匙遗失、复制带来的安全隐患，也不需要定期更换电池，后期维护成本几乎为零，非常适合用在人员流动较大的车间公共工具柜、户外通讯基站的舱门、生产现场的设备安全防护门等场景，不需要安排专人保管钥匙，只要告知授权人员密码即可完成权限管控，密码重置也只需要在解锁状态下按下内部的复位卡销，转动密码环设置新的对位组合即可，不需要拆解锁体，操作门槛极低。建模过程中对所有转动配合面都做了圆角过渡处理，没有尖锐的棱角，既避免了装配过程中划伤操作人员，也减少了应力集中点，提升锁具整体的抗冲击能力，哪怕受到外力撞击，圆角结构能有效分散冲击力，不会出现筒体开裂、密码环碎裂的问题。筒体的中部设置了透明的观察环段，可以直观看到内部密码环的对位状态，方便操作人员在设置密码的时候确认对位是否准确，也能在解锁的时候快速判断哪个密码环没有转到正确位置，减少反复试错的时间。
