环形胀紧联结套结构三维设计

　　做传动结构设计这么多年，胀紧套这类无键联结件的选型和建模，一直是重载传动场景里绕不开的环节，这次做的这款环形胀紧结构，最早是给矿山输送设备的滚筒轴联结做配套设计的，后来也适配过风电增速箱的轴系锁紧、重型机床主轴的扭矩传递场景，核心就是靠拧紧端面的锁紧螺栓，让内外套产生径向弹性变形，抱紧轴和轮毂，实现无间隙的扭矩、轴向力、径向力的复合传递。

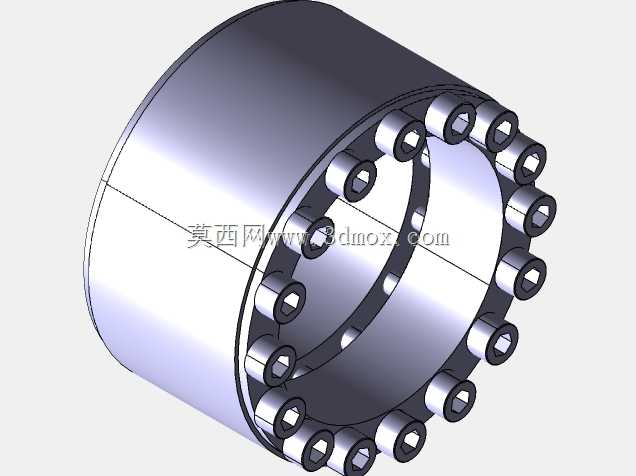

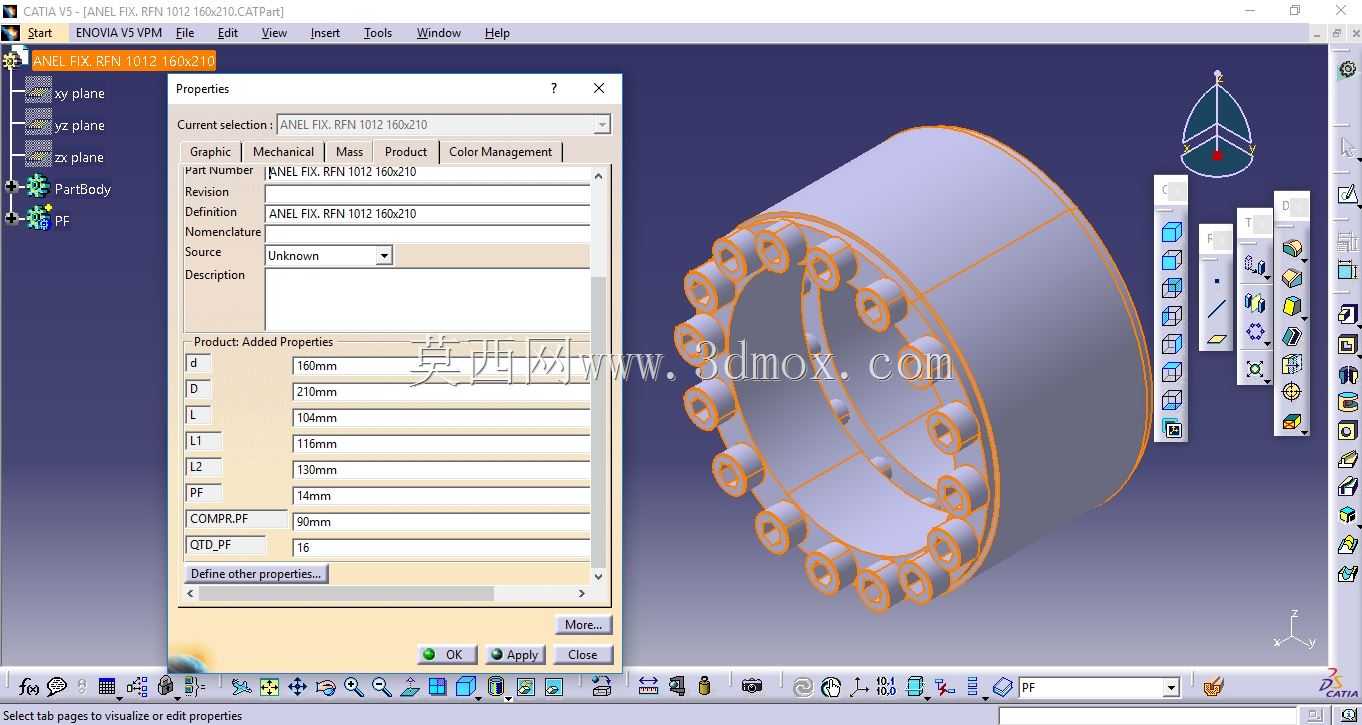

　　最初构思这个结构的时候，最先要解决的就是普通平键联结的痛点：平键配合需要开键槽，会削弱轴和轮毂的截面强度，重载交变载荷下键槽位置容易出现应力集中，引发疲劳断裂，而且拆装的时候需要拉马、铜锤反复敲击，维护效率极低，对中精度也很难保证，尤其是高速传动场景下，键联结的动平衡偏差很容易引发轴系振动。所以设计的时候优先选用了RFN系列的胀紧结构逻辑，把整个联结件做成两端带法兰的环形筒体，端面均匀排布16个锁紧螺栓孔，螺栓孔的位置度公差严格控制在0.02mm以内，保证拧紧的时候每个螺栓的压紧力均匀传递，不会出现局部应力过大导致的套体变形不均。

　　从安装边界来说，这款胀紧套的内孔适配80mm直径的标准轴径，外套的外径是126mm，筒体总长度是73mm，端面法兰的厚度是14mm，螺栓选用M8的内六角圆柱头螺钉，每个螺栓的推荐拧紧力矩是41N·m，安装的时候不需要加热或者冷却，只需要按照对角顺序逐步拧紧螺栓，就能让内套向内收缩抱紧轴，外套向外膨胀撑紧轮毂，产生的径向抱紧力可以传递最大1900N·m的额定扭矩，同时能承受最大38kN的轴向载荷，完全能覆盖大多数中重载传动的联结需求。

　　结构细节上，内外套的结合面做了1:10的锥度设计，这个锥度是经过反复校核的：锥度过小的话，锁紧需要的螺栓力矩太大，而且拆卸的时候容易出现自锁咬死的问题；锥度过大的话，锁紧后的径向变形量不足，抱紧力不够，容易在过载的时候出现打滑。内外套的材质选用42CrMo合金结构钢，整体调质处理到HB280-320，结合面做磨削加工，表面粗糙度控制在Ra0.8以内，既保证了锥面的贴合率，又避免了表面太光滑导致的摩擦系数不足，结合面之间不需要额外涂抹润滑脂，防止锁紧的时候出现润滑脂挤出导致的摩擦系数下降，影响扭矩传递能力。

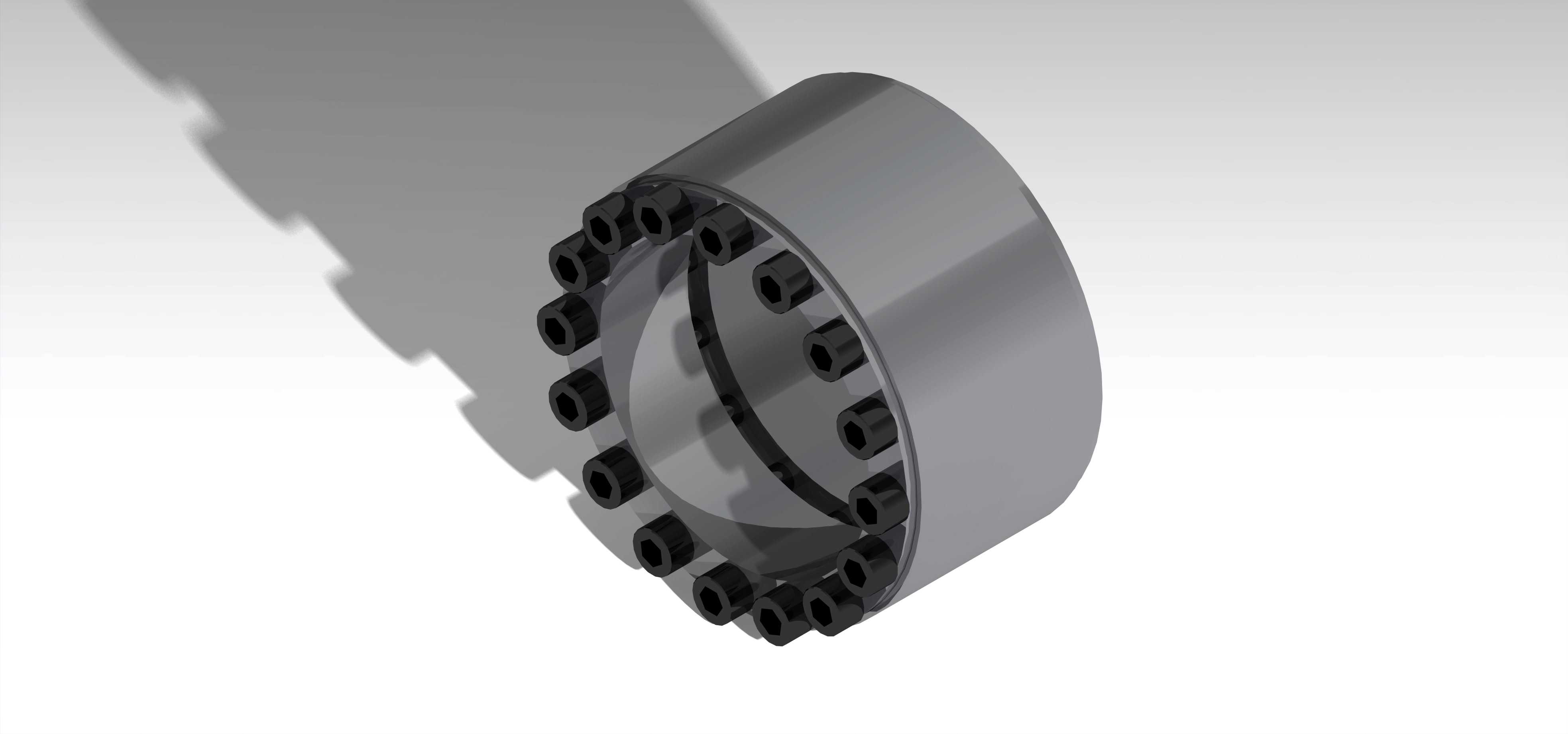

　　实际应用的时候，这个结构的对中精度可以达到0.01mm以内，比平键联结的对中精度高一个数量级，非常适合高速主轴、精密传动辊的联结场景，而且因为没有键槽的应力集中，轴的疲劳寿命可以提升30%以上，拆装的时候只需要对角松开螺栓，就能让内外套自动回弹分离，不需要额外的拆卸工具，维护效率提升非常明显。建模的时候特意把每个螺栓孔的倒角、套体两端的卸荷槽都做了还原，卸荷槽的作用是避免套体两端的应力集中，防止反复拆装的时候出现端部开裂，同时也能让锥面的变形更加均匀，整个套体的壁厚差控制在0.01mm以内，保证高速旋转的时候不会出现动平衡超差的问题。

　　之前给钢厂的辊道传动做改造的时候，原来用的平键联结平均3个月就会出现键槽滚键、轴磨损的问题，换成这款胀紧套之后，连续运行18个月没有出现过联结失效的问题，而且后期更换辊道的时候，拆装时间从原来的4个小时缩短到了40分钟，维护成本下降非常明显。另外这个结构还有一个优势，就是可以承受一定的冲击载荷，因为胀紧联结是面接触，载荷是均匀分布在整个接触面上的，不像平键是线接触，冲击载荷下很容易出现压溃，所以在破碎机、振动筛这类有冲击载荷的设备上，适配性也非常好。建模过程中特意校核了螺栓的强度、套体的变形量，确保在额定拧紧力矩下，内套的径向收缩量是0.08-0.12mm，既可以抱紧轴，又不会因为变形量过大导致套体出现塑性变形，拆卸之后可以重复使用，正常维护下重复拆装次数可以达到10次以上，性能不会出现明显下降。
