多规格环形密封衬套组件结构设计

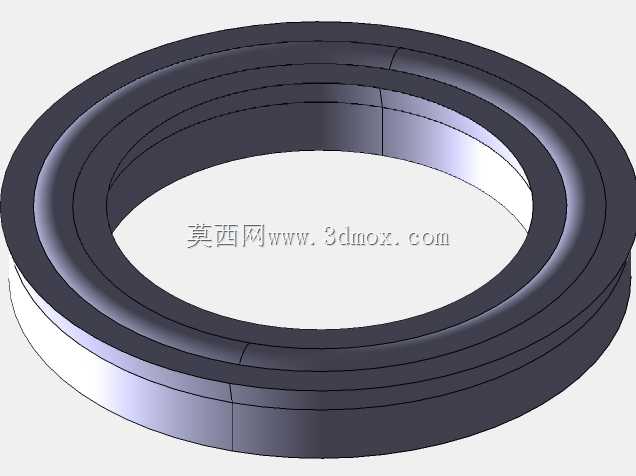

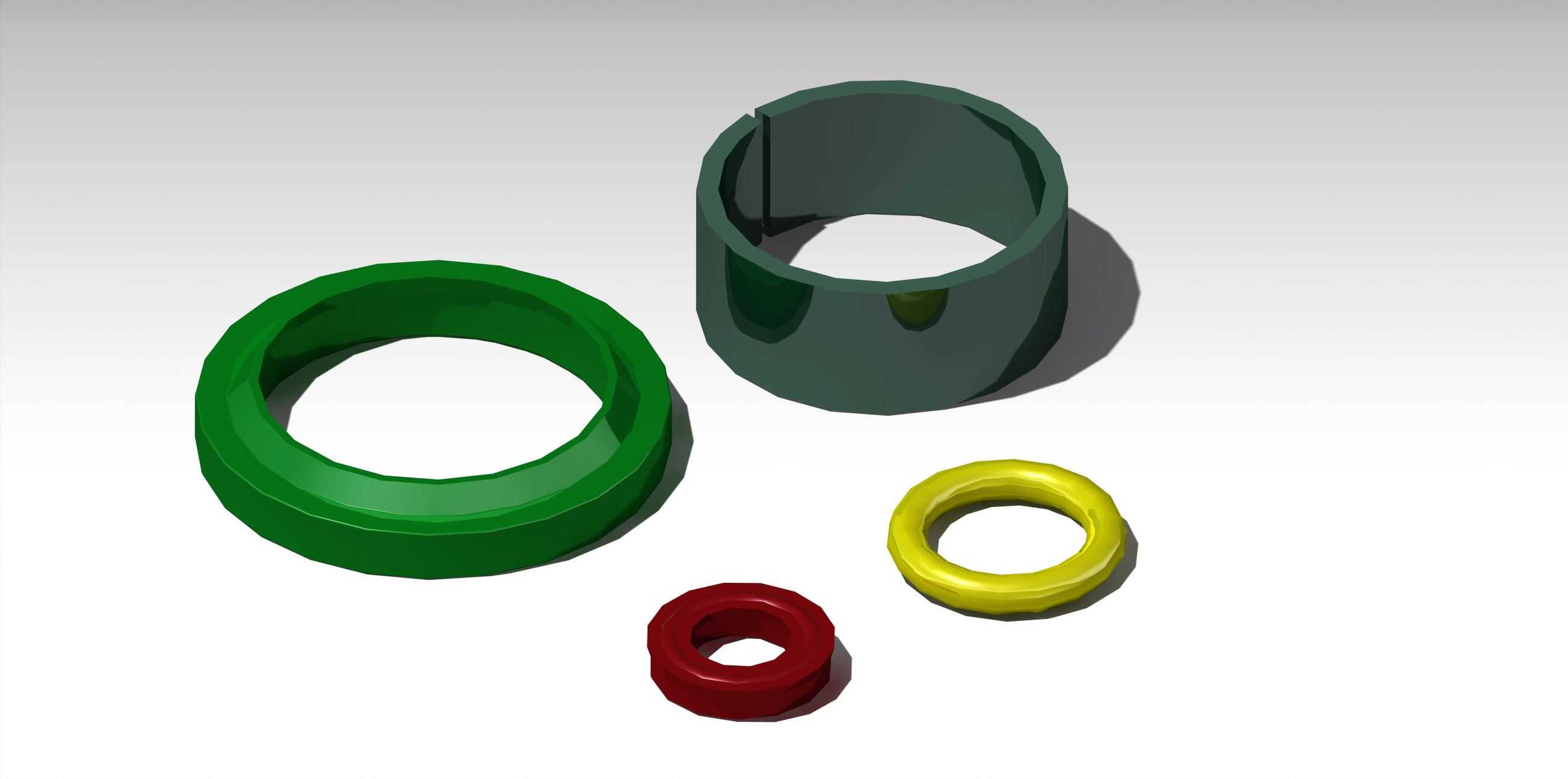

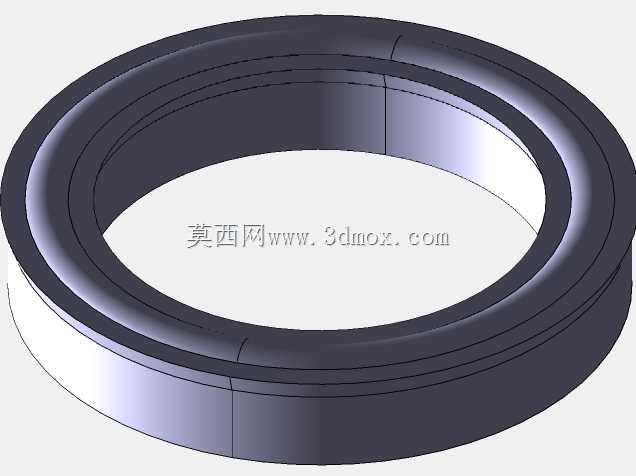

　　这套环形组件的设计初衷，是解决传感器装配环节中，不同直径轴段与安装基座之间的间隙补偿、静密封以及轴向限位问题，在工业传感检测设备、流体管路检测单元、旋转轴端传感安装场景中都有广泛的适配空间。做结构设计的时候最先要考虑的是安装边界的适配性，四个不同规格的环形件分别对应不同的轴径配合需求：最大尺寸的深绿色开口衬套，采用开口式结构设计，主要用于大直径传感基座的通孔位置，开口结构可以抵消装配时的过盈量，避免硬压装配导致的基座内孔应力开裂，其轴向高度与基座安装沉孔深度保持一致，装配后端面与沉孔端面齐平，不会额外占用轴向安装空间，也不会突出基座表面影响后续传感探头的安装定位。旁边尺寸稍小的亮绿色带锥面衬套，外圈设计了15度的导向锥面，

　　主要用于穿线孔位置的线缆防护，同时兼顾静密封功能，锥面结构可以在装配时自动导正，避免硬插导致的橡胶或工程塑料材质的衬套边缘被剪切破损，内孔尺寸适配常规传感线缆的外径，过盈量控制在0.2-0.3mm之间，既可以保证线缆穿过时的摩擦力，避免线缆受外力拉扯时移位，也不会因为过盈量太大夹伤线缆外层绝缘皮。两个小尺寸的环形件分别为黄色和深红色，对应小直径轴端的密封与限位场景，黄色衬套采用圆弧过渡的内外圈结构，主要用于旋转轴端的辅助密封，材质选用耐磨自润滑的工程塑料，在轴做低速旋转运动时，可以减少轴与基座孔之间的摩擦磨损，同时阻挡外界粉尘、水汽进入传感元件的安装腔室；深红色的小衬套厚度更薄，主要用于调整轴向间隙，在传感元件装配时，

　　通过增减该衬套的数量，可以精准调整传感探头与被测件之间的检测距离，避免因为加工误差导致检测距离不符合参数要求，其内外径尺寸与对应轴段、安装孔的配合公差选用H7/h6的间隙配合，装配时不需要额外工具即可手动放入，调整效率更高。在实际选型使用时，需要先确认安装位置的轴径、孔径以及轴向可用空间，开口式大衬套的开口间隙设计为1.5mm，在环境温度变化范围较大的场景下，这个间隙可以补偿材质热胀冷缩带来的尺寸变化，避免温度升高时衬套膨胀挤压基座孔导致变形。所有环形件的边缘都做了R0.5的圆角处理，没有尖锐的棱角，一方面可以避免装配时划伤操作人员，另一方面也可以减少应力集中，提升零件在受挤压工况下的使用寿命。做三维建模的时候，

　　每个环形件的配合面都单独做了公差标注的参考基准，方便后续出工程图时直接调用，不同规格的零件采用不同的外观颜色区分，在装配体环境下可以快速识别不同功能的零件，减少装配时的错装概率。这类环形衬套组件虽然结构简单，但在传感设备的装配可靠性上起到非常关键的作用，很多现场传感检测失效的问题，追根溯源都是因为密封衬套选型不当、装配间隙不合理导致的，比如衬套过盈量太大导致装配时开裂，失去密封作用，外界水汽进入传感器内部造成电路短路；或是衬套轴向尺寸不对，导致传感探头安装位置偏移，检测数据出现偏差。在设计这类零件时，不能只看理论尺寸，还要结合实际装配工艺、现场使用环境的温度变化、材质的物理特性综合考量，比如在有腐蚀性介质的使用场景，还要对应更换耐腐材质，同时调整配合过盈量，避免材质被腐蚀后尺寸变化导致配合失效。
