传感器配套连接组件结构设计方案

项目分类:传感器 发布时间:2022-03-03 ID:568071
  • 传感器配套连接组件结构设计方案
  • 传感器配套连接组件结构设计方案
  • 传感器配套连接组件结构设计方案
  • 传感器配套连接组件结构设计方案

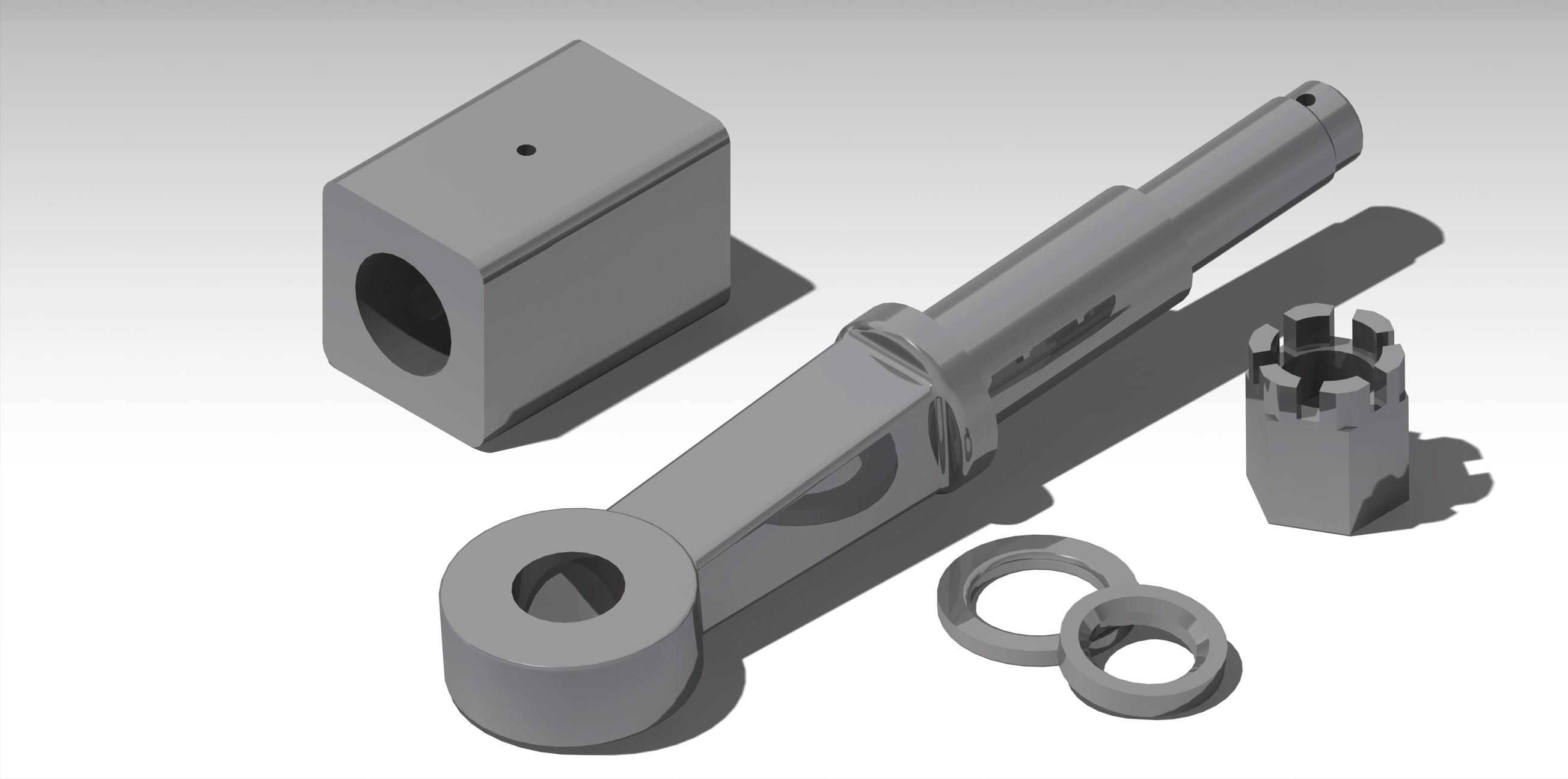

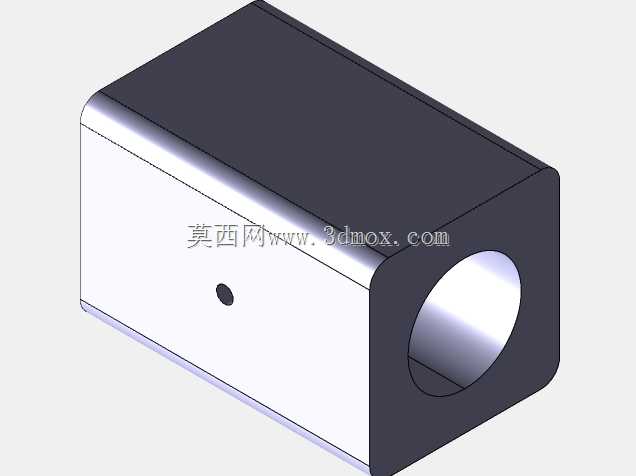

  在工业传感检测的实际应用场景里,这类配套连接组件是传感器与被测机构、安装基体之间的核心传力与定位载体,常见于自动化产线的位移检测工位、精密夹具的位置反馈单元、液压气动系统的行程传感模块中,承担着固定传感元件、传递被测位移量、隔绝多余自由度干扰的实际作用。从结构组成来看,整套构件包含方块式安装基座、长轴式传动杆、开槽锁紧螺母、两个环形衬套共五个独立零件,每个零件的结构设计都围绕传感检测的精度需求做了针对性的结构优化。方块式安装基座采用方形六面体结构,其中一个端面开有贯穿式光孔,用于穿装传动杆或传感探头,顶面设置有细小的定位销孔,用于安装时的周向防转,基座的相邻两个立面做了小尺寸倒角处理,避免安装时与相邻构件发生棱边干涉,

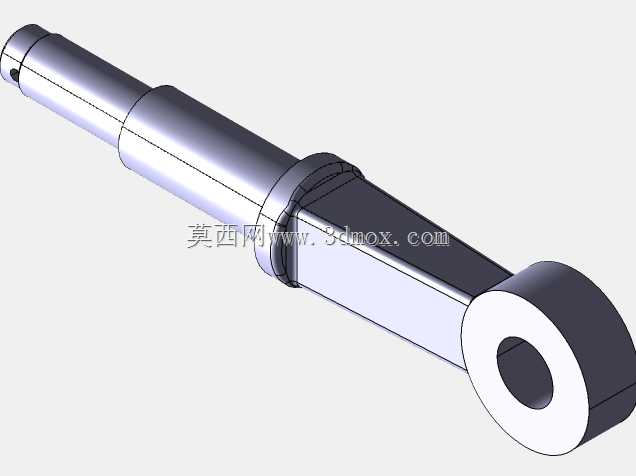

  这类基座的安装边界通常适配M6到M8规格的安装螺栓,基座整体厚度一般控制在20mm到30mm区间,可直接固定在型材支架或设备立板上,不需要额外加工复杂的安装沉台。长轴式传动杆是整套组件的核心运动构件,杆身采用阶梯轴设计,一端为大直径圆环端,内孔用于铰接被测运动部件,杆身中段做了局部铣扁处理,用于配合锁紧件实现周向固定,避免传动过程中杆身发生自转而带动传感探头出现测量偏差,杆身的另一端为小直径圆柱端,端部开有径向小孔,用于穿装开口销实现末端构件的轴向限位,杆身的长度尺寸通常根据实际检测行程做适配,常规工况下有效传动行程在15mm到40mm之间,杆身的同轴度公差控制在0.02mm以内,保证传动过程中不会出现卡滞或偏磨问题。

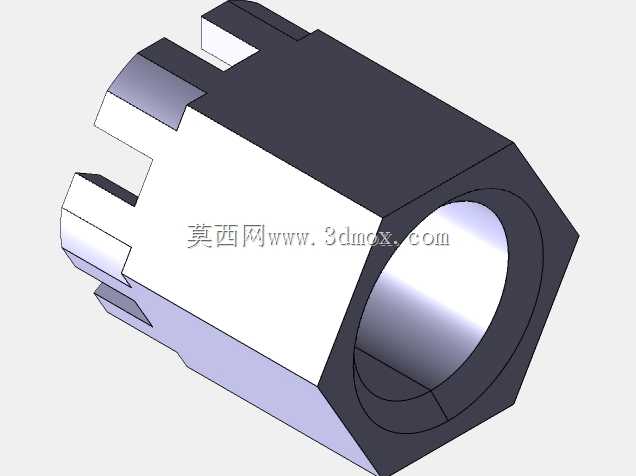

  开槽锁紧螺母采用外六角加端面开槽的结构,六个均匀分布的开槽用于配合止动垫圈实现防松,这类螺母通常用于传动杆与传感元件的连接位置,拧紧后可以通过弯折止动垫圈的卡爪嵌入开槽内,避免设备运行过程中因为振动导致螺母松动,进而影响传感检测的零点位置。两个环形衬套采用薄壁圆环结构,内孔与传动杆的杆身做间隙配合,外圆与安装基座的贯穿孔做过盈压装,衬套的端面与基座端面齐平,主要作用是为传动杆提供滑动支撑,减少杆身往复运动时的磨损,同时可以补偿安装时的少量同轴度误差,衬套的材质通常选用自润滑铜合金或者含油尼龙,不需要额外添加润滑脂即可满足长期往复运动的耐磨需求。从设计思路来看,整套组件没有采用一体化的集成结构,而是拆分为多个独立加工的零件,一方面是为了降低单个零件的加工难度,方块基座可以直接采用方钢铣削加工,传动杆采用圆钢车削后铣扁加工,螺母和衬套都可以采用标准件改制或者冷镦成型,加工成本远低于一体化复杂结构;另一方面是为了后期维护更换的便利性,当衬套出现磨损间隙过大时,只需要压出旧衬套更换新件即可,不需要更换整套基座或传动杆,大幅降低设备运维的配件成本。在实际安装过程中,需要先将两个衬套压入方块基座的贯穿孔两端,保证衬套内孔的同轴度符合要求,再将传动杆从衬套内孔穿入,依次套入锁紧螺母和对应的传感元件连接端,调整好传动杆的初始伸出长度后拧紧锁紧螺母,最后穿装开口销完成轴向限位,安装时需要注意传动杆的运动方向要与被测位移方向保持平行,偏角不能超过2度,

  否则会带来额外的侧向力,加速衬套磨损同时影响检测精度。这类结构的适配场景非常广泛,除了常规的工业位移传感器安装外,经过少量尺寸调整后也可以用于压力传感器的传力连接、接近开关的触发机构、转速传感器的信号触发端等场景,不同工况下只需要调整传动杆的长度、基座的安装孔距、衬套的材质即可适配对应的使用需求,不需要对整体结构做颠覆性修改。在三维建模过程中,每个零件的配合面都做了公差匹配设计,衬套与基座的过盈量控制在0.01mm到0.03mm之间,既保证压装后不会松动,又不会因为过盈量过大导致衬套内孔收缩变形卡滞传动杆;传动杆与衬套的间隙控制在0.015mm到0.03mm之间,既保证往复运动顺畅无卡滞,又不会因为间隙过大导致传动出现空程,影响传感检测的响应速度。整套构件的所有棱边都做了0.2mm到0.5mm的倒角处理,去除加工毛刺,避免安装和运维过程中划伤操作人员,同时也减少零件棱边的应力集中,提升构件的抗疲劳强度,在长期往复运动的工况下不会出现棱边崩裂的问题。
