精密传感配套机械连接组件结构设计

　　在工业自动化检测、精密机电设备的信号采集链路中，这类配套机械结构承担着传感核心元件的定位、防护与介质传导作用，并非独立的传感检测单元，而是整套传感装置里保障检测精度、运行可靠性的机械载体部分。从实际工程落地的场景来看，这类结构常应用在液压系统压力检测工位、流体管路流量监测点位、精密位移检测的安装基座上，需要在复杂的工业环境里隔绝外部振动、介质冲击对传感核心元件的干扰，同时保证检测端与被测介质、被测部件的相对位置精度，避免因安装偏差导致检测数据漂移。

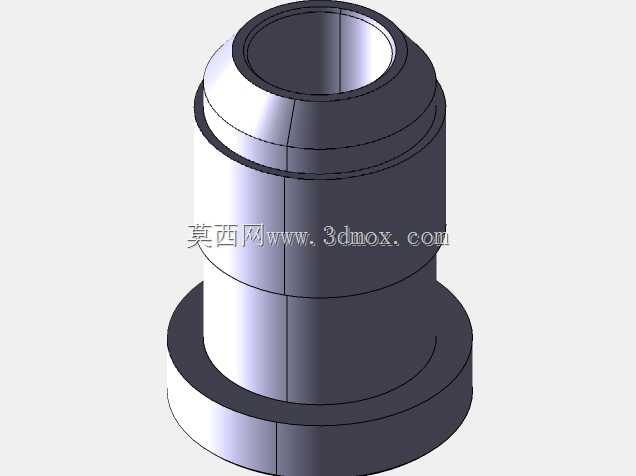

　　设计这类结构时，首先要考虑的是安装边界的适配性，不同工位的安装空间差异极大，部分狭窄管路工位的安装预留空间直径不足四十毫米，轴向长度不超过六十毫米，因此结构采用分段式轴类设计，主体连接段采用外六角防滑结构，方便现场安装时使用标准扳手施加额定扭矩，避免安装过程中出现打滑、扭矩不足导致的密封失效问题。连接端的内孔设计做了阶梯式过渡，靠近检测端的内孔直径控制在八毫米，既能够保证被测介质或者检测触杆的顺畅通过，又能减少外部杂质进入结构内部的概率，阶梯处做了0.2毫米的倒角处理，避免装配过程中锐边划伤配套的密封胶圈或者传感元件的外表面。

　　从功能特性上看，这套结构的拆分式设计充分考虑了后期维护的便捷性，各个连接段之间采用间隙配合加端面密封的形式，配合公差控制在H7/g6区间，既能够保证装配后的同轴度误差不超过0.02毫米，又能在需要更换内部传感元件或者密封件时，无需整体拆卸整个安装基座，仅需拆分对应端盖即可完成维护作业。结构的外露部分做了圆弧过渡处理，没有尖锐的棱角，一方面避免安装维护过程中划伤操作人员，另一方面减少应力集中点，在承受管路振动或者外部冲击时，不会因为应力集中导致结构开裂。

　　在实际选型适配时，需要重点关注结构的安装同轴度要求，当配套的是压力类传感元件时，连接端的密封面平面度需要控制在0.01毫米以内，避免高压工况下出现介质渗漏；如果配套的是位移类传感元件，内孔的直线度公差不能超过0.015毫米每百毫米长度，否则会导致检测触杆运动卡滞，影响检测响应速度。结构的材质适配方面，常规工业工况下采用304不锈钢材质即可满足防锈、强度要求，在腐蚀性较强的化工工位，则需要更换为316L材质，同时密封件要匹配对应的氟橡胶材质，避免被腐蚀介质侵蚀失效。

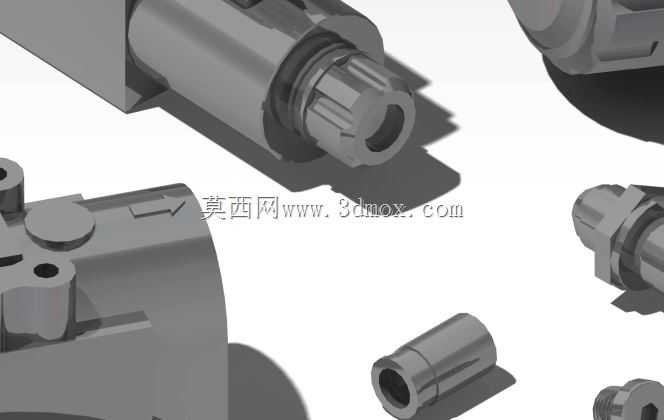

　　从三维建模的角度来看，这类结构的建模过程需要重点关注配合面的公差标注逻辑，不能仅做外形的复刻，要把各个装配环节的间隙、过盈要求在模型里通过参数化设置体现出来，比如外六角的对边尺寸要符合标准紧固件的尺寸规范，方便现场工具适配，各个轴段的退刀槽、密封槽的尺寸要匹配对应的标准密封圈规格，避免出现设计完成后无法采购标准密封件的问题。另外，建模时要预留传感元件的走线空间，结构侧面的走线孔位置要避开安装受力面，防止安装时挤压线缆导致信号传输中断。

　　这类结构在实际生产线运行中，往往是容易被忽略但直接影响传感检测系统稳定性的部件，很多现场出现的检测数据不准、传感元件频繁损坏的问题，追根溯源都是配套机械结构的设计不合理，要么是安装同轴度偏差导致传感元件承受额外的径向力，要么是密封结构设计缺陷导致介质进入传感腔室烧毁元件，要么是没有做防滑转设计，设备运行一段时间后结构松动移位。这套结构的设计充分规避了这些常见问题，六角防滑段的长度设计为十二毫米，能够保证扳手咬合的接触面积足够，施加额定扭矩时不会出现边角变形；密封槽的深度设计为1.8毫米，适配线径2毫米的O型圈，装配后压缩量控制在15%-20%区间，既保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。
