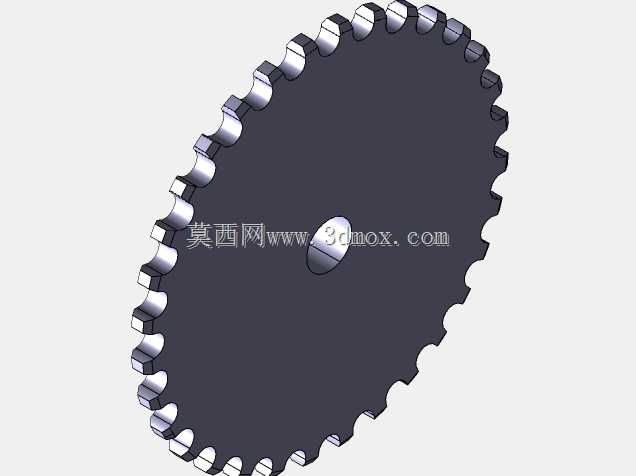

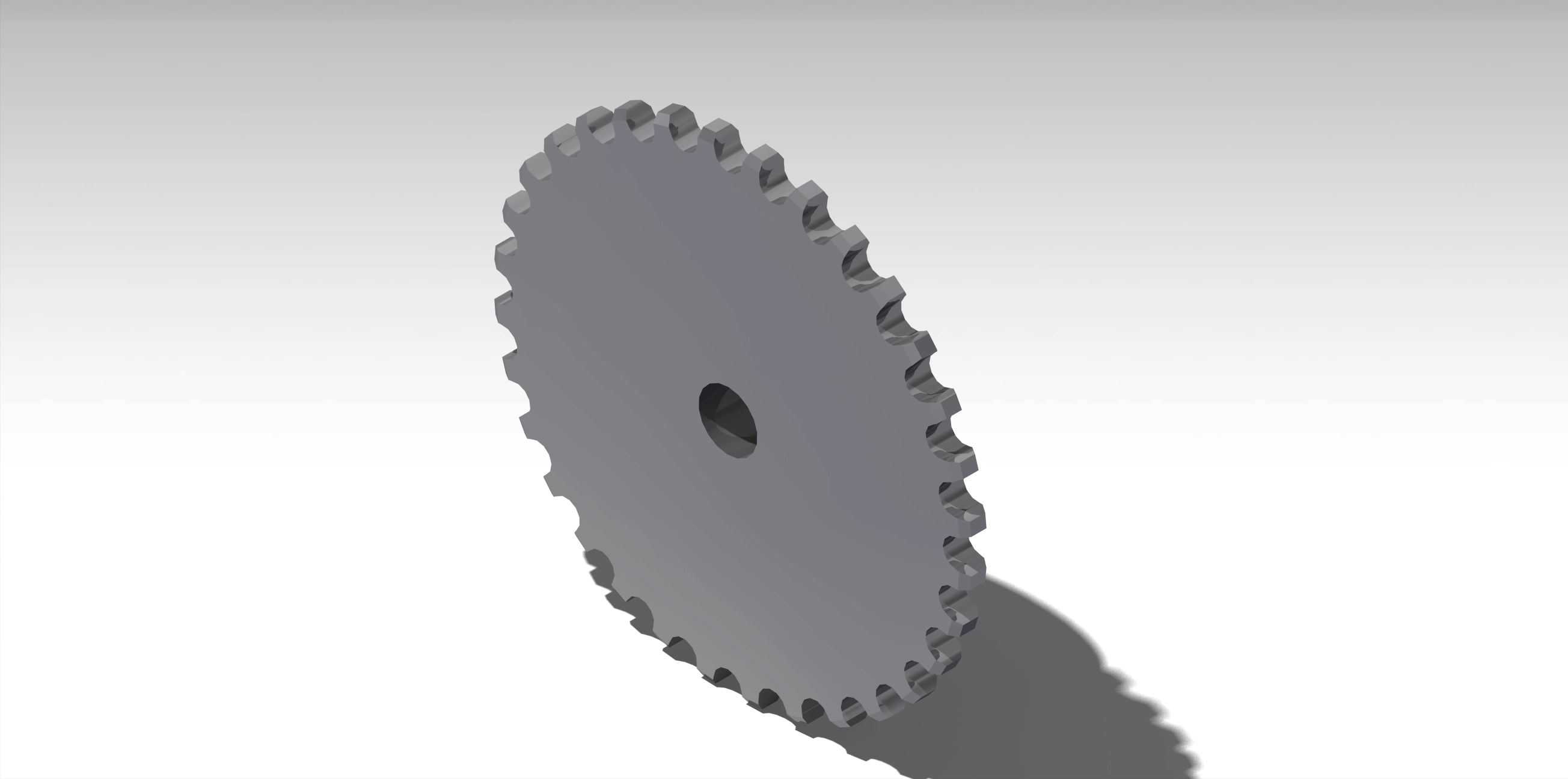

带安装孔齿状传动轮结构设计

　　在常规的链传动、间歇传动机构设计中，这类带中心安装孔的齿状轮盘是非常常见的核心传动部件，很多输送线、精密分度机构、小型动力传输单元里都能见到它的身影。不同于常规渐开线圆柱齿轮的啮合传动逻辑，这类齿盘的齿形是专门适配配套传动链条或者拨叉结构设计的，齿顶的圆弧过渡、齿槽的深度都经过匹配计算，能保证传动过程中啮合顺畅，不会出现卡滞、跳齿的问题。

　　从实际应用场景来看，这类零件常出现在轻工输送设备的动力端，比如小型包装线的进料输送机构、电子组装线的步进传输单元，还有部分仪器仪表的分度调节机构里，承担着传递扭矩、实现定比传动或者间歇分度的作用。设计这类零件的时候，首先要确定的是中心安装孔的尺寸公差，因为这个孔是和传动轴配合的基准，通常会根据传递扭矩的大小选择H7或者H8的公差带，和轴的配合选用过渡配合或者小间隙配合，保证装配后不会出现偏心，否则传动过程中会产生周期性的振动，影响整个机构的运行精度，还会加剧齿面的磨损。

　　齿形部分的设计是整个零件的核心，齿距的误差必须控制在很小的范围内，不然和链条啮合的时候会出现啮合间隙忽大忽小的情况，高速运转的时候噪音会非常明显，还会冲击齿面降低零件使用寿命。齿根部分做了圆弧过渡处理，避免应力集中，因为传动过程中齿根承受的弯曲应力是最大的，如果是直角过渡很容易在长期交变载荷下出现疲劳裂纹，最终导致断齿失效。轮盘的厚度也是根据传递的扭矩来确定的，太薄的话整体刚性不足，受力后会产生形变，太厚的话又会增加不必要的重量，提升材料成本和转动惯量，对于需要频繁启停的分度机构来说，过大的转动惯量还会影响启停的响应速度，增加驱动电机的负载。

　　轮盘的端面平整度也有明确要求，安装的时候要保证端面和传动轴的垂直度，不然转动的时候会出现端面跳动，不仅会导致链条跑偏，还会让齿面受力不均，局部磨损加快。中心孔周围没有额外的减重孔设计，是因为这个尺寸的轮盘本身直径不大，整体重量已经控制在合理范围内，不需要额外做减重处理，反而保留完整的盘面结构能提升整体的刚性，适合在有一定冲击载荷的传动场景下使用。齿部的加工通常会采用铣削加工后做表面淬火处理，提升齿面的硬度和耐磨性，而盘体部分保留较好的韧性，这样既能保证齿面耐用，又不会因为整体太脆在受冲击的时候断裂。

　　在安装边界上，这类轮盘装配到轴上之后，要保证齿顶和周边的护板、机架结构留有足够的安全间隙，一般预留2-3mm的间隙就足够，避免运行过程中因为零件热胀冷缩或者装配误差导致齿顶和周边结构发生摩擦。轴向定位通常会采用轴肩加锁紧挡圈的方式，或者用紧定螺钉从侧面顶紧传动轴，防止传动过程中轮盘发生轴向窜动，导致啮合错位。在做三维建模的时候，这类零件的参数化设计非常重要，把齿距、齿数、中心孔直径、轮盘厚度、齿顶圆直径这些参数做成可变量，后续不同的项目需要调整参数的时候，只需要修改对应数值就能快速生成新的模型，不需要重新绘制，能大幅提升设计效率。建模的时候还要注意齿形的收尾处要做平滑过渡，不要出现尖锐的边，不然导出工程图的时候加工标注会有问题，实际加工的时候也容易产生毛刺，影响装配精度。

　　很多新手设计师在做这类零件的时候，容易忽略齿根的圆角处理，或者把中心孔的公差标注得太随意，最后加工出来的零件装配上去之后问题百出，要么转起来偏心抖动，要么和链条啮合不顺，其实这类传动零件的设计核心就是基准统一、公差匹配，所有的尺寸设计都是围绕实际传动的受力情况和装配需求来的，没有多余的结构，每一个尺寸、每一处倒角圆角都有它的实际作用。比如齿端的小倒角，不仅是为了装配的时候更容易让链条导入啮合，也能去除加工产生的毛刺，避免安装的时候划手，同时减少齿端和链板的摩擦。
