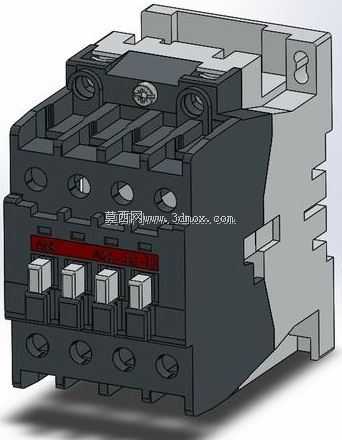

AF110-30-11交流接触器三维结构模型

　　在低压配电与电机控制回路的三维布局设计中，接触器类元件的建模精度直接影响柜体排布、走线规划与装配干涉校验的可靠性，这款AF110-30-11型号的接触器三维模型，完全还原了实物的结构特征与安装边界，可直接用于各类工业控制柜、电机启停回路、自动化产线配电模块的虚拟装配场景。从实际工程应用来看，该规格接触器主要用于交流50/60Hz、额定工作电压至690V的配电系统中，承担主回路的频繁通断控制任务，可适配110A额定工作电流下的三相异步电机直接启停、正反转切换、星三角启动等常见控制场景，也可用于电容器组、照明回路等其他低压负载的投切控制，是工业电气控制领域应用范围极广的基础元件。模型在结构设计上完整复现了实物的模块化特征：

　　主体分为上部的触头系统、中部的电磁驱动机构、下部的接线端子排三个核心区段，主触头区域设置三对主接线端子，搭配一组常开、一组常闭辅助触头，对应型号后缀的30-11参数特征；顶部预留了标准的辅助触头扩展安装位，可根据实际控制需求加装额外的辅助触点模块，无需改动主体安装尺寸。外壳部分的散热格栅、卡扣结构、安装固定孔位均按照实物比例还原，侧面的导轨安装卡扣与底部的螺钉固定孔双安装结构完全复刻，既支持标准35mmDIN导轨的快速卡装，也可通过M4螺钉实现柜体板的直接固定，两种安装方式的定位尺寸、避让空间均在模型中做了准确预留，设计人员在做柜体布局时可直接调用模型校验安装间隙，无需额外测量实物尺寸。从建模细节来看，

　　模型对触头接线端的压线螺钉结构、端子标识区域、操作状态指示条都做了精细化还原，正面红色的状态指示条可直观显示触头的分合位置，对应实物上的分合闸状态标识，在做虚拟装配动画、操作培训仿真时可直接调用该特征做状态演示。接线端子的进线端、出线端的空间间隙按照实际接线工艺要求预留了足够的线缆弯曲半径，设计人员在做三维布线时可直接依据模型的端子位置规划走线路径，避免出现线缆长度不足、接线空间不够导致的装配返工问题。在安装边界尺寸上，模型严格按照实物的外形公差建模，主体宽度、深度、高度尺寸与实物一致，相邻元件安装时的最小安全间隙、操作维护所需的手部操作空间都可通过模型直接校验，比如主回路接线时螺丝刀的操作空间、辅助触头扩展时的上部预留空间、

　　导轨安装时的上下避让距离，都在模型结构中做了准确体现，无需设计人员额外查阅二维手册核对尺寸。对于结构设计人员而言，该模型可直接嵌入低压配电柜、电机控制中心、自动化设备控制箱的总装配体中，完成整体布局的干涉检查、安装孔位对齐、走线槽排布等设计工作；对于电气选型人员而言，可通过模型直观对比不同品牌同规格接触器的安装尺寸差异，提前评估柜体的适配性，避免选型后出现安装尺寸不匹配的问题；对于三维建模从业者而言，该模型的模块化建模思路、细节特征处理方式也可作为低压电器类元件建模的参考范例，掌握这类工业电气元件的结构拆分逻辑、安装特征还原要点，提升同类元件的建模效率与精度。在实际工程场景中，这类接触器往往会和热继电器、断路器、PLC输出模块等元件配合使用，模型的标准安装接口尺寸可保证与相邻配套元件的装配兼容性，比如下部可直接插接对应规格的热继电器，插接配合面的卡扣结构、定位凸台都在模型中做了还原，设计人员可直接完成接触器与热继电器的组合装配校验，验证整套电机启动回路的排布空间是否合理。
