ABB A110-30-00交流接触器三维结构

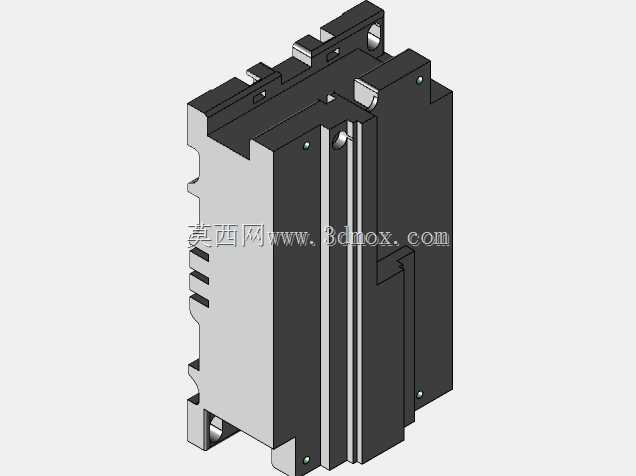

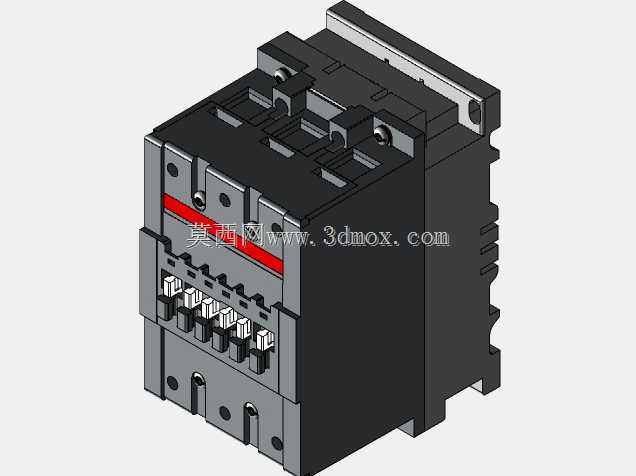

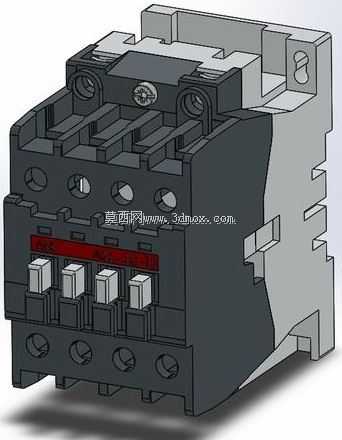

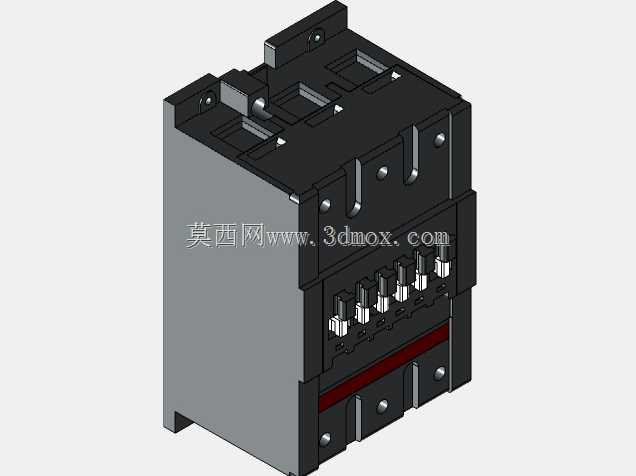

　　在低压配电与电机控制回路的三维布局设计中，接触器是绕不开的核心执行元件，这款A110-30-00型号的三极交流接触器，常被应用在工厂产线的电机直接启动回路、电容补偿柜的投切支路、暖通设备的动力通断单元中，做为主回路的频繁通断执行部件使用。从结构设计来看，这款接触器采用模块化拼接思路，主体分为上部触头灭弧腔、中部电磁驱动机构、下部接线端子排三个功能区块，上部的灭弧罩采用栅格分割结构，能在触头分断大电流时快速切割拉长电弧，避免触头烧蚀，同时灭弧罩与主体采用卡扣式连接，日常运维时无需额外工具即可快速拆卸检查触头损耗情况。中部的电磁机构采用E型铁芯结构，吸合面加装了短路环，能够有效降低交流工频下的铁芯吸合噪音，

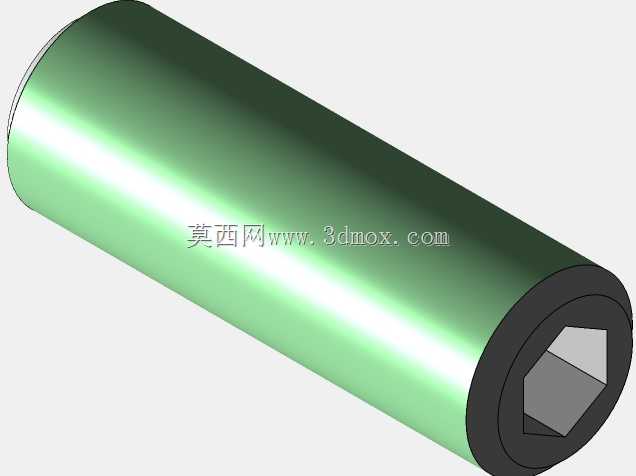

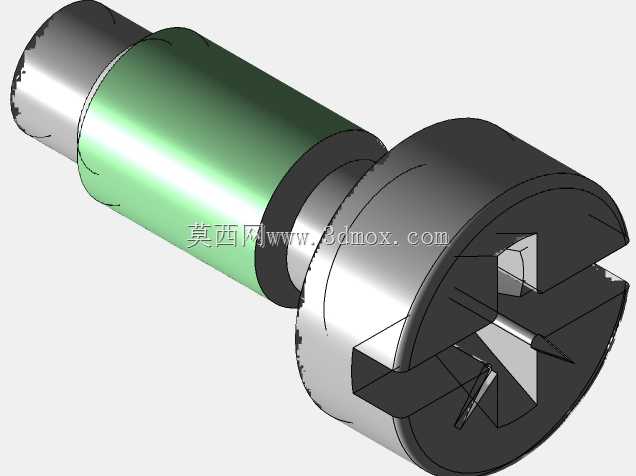

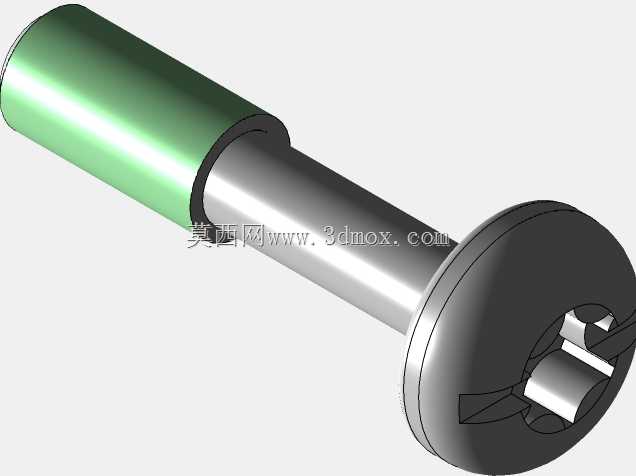

　　驱动线圈的接线端子布置在接触器正面靠下位置，与主回路端子做了明确的物理隔离，避免布线时强弱电线路交叉干扰。主回路的三对进线端子布置在产品上部，对应三极的出线端子布置在下部，每相端子都配备了压线框结构，能够适配不同线径的铜芯电缆接入，端子旁预留了清晰的相序标识位置，方便布线时核对相序。从安装边界来看，这款接触器采用标准35mm导轨卡扣安装结构，同时背部预留了螺丝固定孔位，既可以在小型配电箱内卡装在DIN导轨上，也可以在大电流固定柜内用螺丝锁付在安装梁上，安装时需要预留上部至少30mm的接线操作空间，下部预留25mm的线缆弯曲空间，左右两侧各预留10mm的散热间隙，避免多台接触器紧密排布时热量累积导致的线圈过热问题。

　　在三维建模的细节处理上，这款模型还原了接触器的所有外部装配特征，包括正面的辅助触点安装槽位——用户可以根据实际控制需求加装不同对数的常开、常闭辅助触点，侧面的机械联锁对接结构，能够和同系列的接触器拼接组成可逆启动回路，避免两台接触器同时吸合造成的电源短路问题。实际选型应用中，这款接触器的额定工作电流适配110A等级的负载，能够满足45kW及以下功率的三相异步电机直接启动需求，建模时还原的外形尺寸完全匹配实物的安装孔位与外轮廓，在做电气柜三维布局时，可以直接调用模型核对柜内空间，检查柜门关闭时的干涉情况，核对铜排布线的折弯路径，避免实际装配时出现元件碰撞、线缆长度不足的问题。不同于小型继电器的结构，

　　这款接触器的主触头采用银合金触点材质，能够承受频繁启停带来的电流冲击，模型上还原的触头压力弹簧结构位置，也能帮助设计人员理解接触器的动作行程，在设计外部机械联锁机构时，可以准确计算动作间隙，避免出现卡滞问题。在做自动化产线的电控柜设计时，这类接触器往往和热继电器、断路器搭配组成电机启动回路，模型的安装尺寸精度直接影响整个柜内布局的合理性，这款三维结构完整还原了产品的所有外部特征，包括端子的螺丝高度、灭弧罩的凸起轮廓、标签粘贴的凹槽位置，能够在设计阶段就完成虚拟布线、干涉检查的全部工作，减少现场装配时的整改工作量。
