康塔特ABB交流接触器三维结构设计

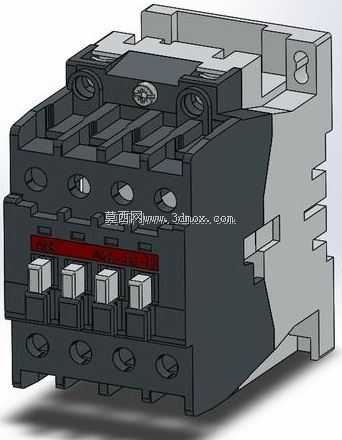

　　在低压配电与工业控制回路的设计选型环节，接触器是承担负载通断控制的核心执行元件，这款A50-30-11型号的交流接触器三维模型，完整还原了产品的实体结构与安装特征，可直接用于电气柜三维布局、设备电气系统干涉校验、成套装置装配模拟等实际工程场景。从实际应用场景来看，这类额定电流等级的接触器，多用于中小功率三相异步电机的直接启停控制、电容柜投切回路、照明配电回路的负载通断，广泛覆盖机床控制、生产线传动、暖通配套、小型泵站等各类工业现场，是低压控制回路里用量极大的基础元件。

　　从产品功能特性来看，该型号为三主触点带一常开一常闭辅助触点的配置，主触点负责主回路大电流的通断，辅助触点用于控制回路的信号反馈、自锁互锁逻辑搭建。模型完整还原了触点模块、电磁驱动模块、安装基座、接线端子、灭弧腔的结构分区：上部的灭弧栅格区域对应主触点分断时的灭弧结构，能在触点分断产生电弧时快速切割冷却电弧，避免触点烧蚀；中部的电磁驱动部分包含静铁芯、动铁芯、反力弹簧结构，线圈得电时动铁芯吸合带动触点支架动作，实现主触点闭合、辅助触点同步切换，线圈失电时靠反力弹簧快速复位，切断主回路；下部的基座部分集成了标准卡装结构，可直接卡在35mm标准DIN导轨上，也预留了螺丝固定孔位，满足不同安装场景的固定需求。

　　从设计思路来看，这款接触器的结构设计充分考虑了现场安装与运维的便利性：接线端子采用压线框结构，适配不同线径的铜导线接入，端子处的标识清晰区分主回路进线端、出线端与辅助触点端子，避免接线错误；外壳的散热槽设计对应长期带载运行时的温升控制需求，保证线圈与触点在额定负载下的温度处于标准允许范围内；整体结构采用模块化拼接设计，触点模块、线圈模块可单独拆解更换，降低后期运维的备件成本。

　　从外形尺寸与安装边界来看，模型严格按照实物尺寸建模，整体宽度、高度、深度的尺寸公差控制在实物允许的偏差范围内，安装导轨的卡装槽尺寸完全匹配标准DIN导轨的规格，接线端子的接线空间预留满足常规接线端子压接后的操作空间需求，相邻元件安装时的安全间隙也可通过模型直接校验：主回路相间的绝缘距离符合低压电器的安全规范，外壳的突出结构不会与柜内的线槽、母线排、其他电气元件产生干涉。在进行电气柜三维布局时，设计人员可直接调用该模型，提前排布元件位置，核算柜内走线空间，校验操作手柄、接线端子的操作可达性，避免实际装配时出现元件干涉、接线空间不足、柜门无法闭合等问题。

　　建模过程中对细节结构的还原也贴合工程实际需求：触点支架的运动行程、辅助触点的动作位置、灭弧罩的卡扣结构、外壳的加强筋结构都做了完整复刻，不仅可用于布局校验，也可用于接触器拆装教学、结构原理演示等场景，帮助电气设计人员、现场运维人员更直观地理解元件的内部结构与动作逻辑。在成套设备的电气设计流程中，精准的元件三维模型能大幅减少现场安装的整改工作量，提升设计效率，避免因尺寸偏差导致的装配返工。
