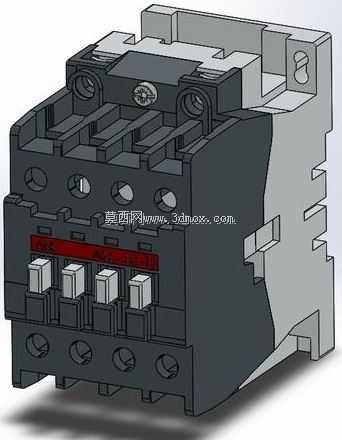

AF95-30-11交流接触器三维结构设计

　　在低压配电与工业控制回路的三维布局设计中，接触器类元件的安装适配性直接决定了柜内走线的规整度与后期维护的操作空间，这款AF95-30-11规格的接触器三维模型，还原了实物的全部结构细节，可直接嵌入各类电控柜、设备控制单元的装配场景中使用。从实际工程应用来看，该款接触器主要用于交流50/60Hz回路中，额定工作电流覆盖95A等级，可实现主回路的频繁通断控制，适配电机直接启动、负载回路投切、电容组切换等常见工业场景，主触点带3组常开主极搭配1组常开1组常闭辅助触点的配置，能满足绝大多数常规控制回路的信号反馈与自锁互锁需求。模型构建时完全参照实物的安装边界进行还原，底部采用标准35mm导轨卡装结构设计，同时预留了螺钉固定的安装孔位，

　　可兼容两种主流安装方式，安装孔的中心距、导轨卡槽的卡扣尺寸均与实物一致，导入装配体后无需二次调整尺寸即可完成安装配合。外形结构上，模型还原了接触器的分层设计逻辑：底部为基座部分，内置主触点接线端子与静触点结构，每个接线端子的压线腔深度、螺钉孔位都做了精准复刻，方便设计人员在布线时核对线缆弯曲半径与接线空间；中部为电磁驱动机构的容纳腔，外部可见的灭弧室隔栅结构做了等比例还原，相邻主触点之间的隔弧凸起尺寸准确，可在做电气间隙校验时直接作为参考依据；上部为动触点联动支架与辅助触点模块，顶部的接线端子标识区域做了结构简化但保留了安装位尺寸，方便后期拓展辅助触点附件时核对干涉情况。从设计思路来看，建模时优先保证了安装配合面的尺寸精度，

　　所有与外部元件接触的面都做了公差范围内的尺寸还原，比如导轨卡槽的内宽尺寸、接线端子的进线口高度、辅助触点模块的插接配合尺寸，都严格对照实物样本参数制作，避免在装配体中出现安装干涉。主回路接线端的朝向、辅助触点的排布位置都与实物一致，在做柜内布局时，可以直接通过模型核对走线方向，预留足够的线缆弯折空间，同时也能核对相邻元件之间的安全电气间隙，避免后期实际装配时出现元件间距不足的问题。模型的操作机构部分还原了手动测试按钮的结构，就是正面红色的操作拨块，这个结构在做设备操作空间校验时非常实用，能直观看到手动操作时需要预留的手指操作空间，避免柜内门板或者其他元件挡住测试按钮，影响后期调试。另外，模型的外壳分模线、散热槽结构都做了写实还原，

　　虽然这些结构不直接影响安装配合，但在做整机渲染或者方案展示时，能更真实地呈现元件的实际外观，方便非技术类的方案评审人员直观了解元件布局。在实际选型建模过程中，很多工程师容易忽略接触器的顶部灭弧罩高度，导致柜内母排或者走线槽与元件顶部干涉，这个模型精准还原了灭弧罩的突出高度，以及侧面辅助触点安装后的外伸尺寸，在做三维布局时可以直接测量元件与周边结构的最小间距，提前规避干涉问题。同时，模型的接线端子位置与实物一致，在做二次回路布线设计时，可以直接从模型的端子位置引出线缆走向，统计线缆长度与走线槽的容纳量，减少后期现场布线的整改工作量。对于做设备电气三维布局的工程师来说，这类精准的元件模型可以大幅减少反复核对样本尺寸的时间，直接将模型调入装配体即可完成布局，所有安装尺寸、外形边界都与实物一致，不会出现模型尺寸不准导致的后期加工安装问题。
